THÔNG TIN SẢN PHẨM

Nếu bạn đang tìm kiếm sản phẩm lọc y chất lượng, độ bền cao thì không thể bỏ qua lọc y Wonil Hàn Quốc. Cùng chúng tôi khám phá và đánh giá sản phẩm này qua thông tin dưới đây nhé!

Thông số kỹ thuật van lọc y Wonil

  • Kích thước: DN50 – DN500
  • Chất liệu: Gang đúc FC, Inox 304
  • Lưới lọc: Inox 304
  • Áp lực làm việc: 16Kgf/cm2
  • Kiểu kết nối: mặt bích tiêu chuẩn JIS10K
  • Môi trường làm việc: Nước, hơi nước, dầu, chất lỏng
  • Nhiệt độ làm việc:  -10 độ C ~ 250oC
  • Tình trạng hàng hóa: Có sẵn số lượng lớn
  • Bảo hành: 12 tháng – đầy đủ Co-Cq, Vat

Tổng quan về Lọc y Wonil

Lọc y ( tên tiếng anh: Y Strainers)  là thiết bị lắp đặt ở vị trí thượng nguồn của dòng chảy, trước van công nghiệp và đồng hồ. Lọc y đóng vai trò rất quan trọng trong hệ thống đường ống, đảm bảo thiết bị không bị hư hại tiềm ẩn do bụi bẩn có thể được vận chuyển theo dòng lưu chất.

Sản phẩm lọc y Wonil được nhập khẩu 100% từ Hàn Quốc được nhận diện dễ dàng nhờ tên thương hiệu và logo được đúc nổi trên thân của sản phẩm. Thông số của y lọc Wonil về kích cỡ, tiêu chuẩn kết nối, hướng lưu thông của lưu chất cũng được ghi rất rõ ràng.

Cách nhận biết lọc y Wonil Hàn Quốc chính hãng
Cách nhận biết lọc y Wonil Hàn Quốc chính hãng

Catalogue lọc y wonil Hàn Quốc

Catalogue y lọc gang thép Wonil
Catalogue y lọc gang thép Wonil
Catalogue y lọc inox Wonil
Catalogue y lọc inox Wonil

Hình ảnh thực tế lọc y rác Wonil

Hình ảnh lọc y gang Wonil Hàn Quốc
Hình ảnh lọc y gang Wonil Hàn Quốc
Hình ảnh lọc y inox Wonil Hàn Quốc
Hình ảnh lọc y inox Wonil Hàn Quốc

Cấu tạo y lọc Wonil

Thân van: Sản xuất từ chất liệu Gang ( phủ Epoxy chống ăn mòn), Inox hoặc thép. Thân van thiết kế dạng chữ Y hai cửa vào ra được gắn mặt bích theo đúng tiêu chuẩn JIS10K.

Bộ lọc – lưới lọc: Là bộ phận chủ chốt của lọc y tiếp xúc trực tiếp với chất lỏng được đặt sau ngay thân van.

Nắp bịt – Xả cặn: Đây là bộ phận có khả năng tháo rời kết nối với thân van qua ren hoặc bắt bằng bulong. Tháo xả cặn giúp loại bỏ chất thải, rác thừa trong van đảm bảo lưu chất đi qua van không bị cản trở.

Sơ đồ cấu tạo lọc y Wonil
Sơ đồ cấu tạo lọc y Wonil
Cấu tạo lọc y
Cấu tạo lọc y

Nguyên lý hoạt động của y lọc Hàn Quốc Wonil

Y lọc Wonil Hàn Quốc hoạt động hoàn toàn tự động, khi nước chảy qua cửa van đi vào bộ lưới lọc. Tại đây rác thải, cặn bẩn sẽ bị lưới lọc cản trở và lưu chất đã được lọc sẽ tiếp tục được dẫn đến các hệ thống khác.

Các loại lọc y Wonil điển hình hiện nay

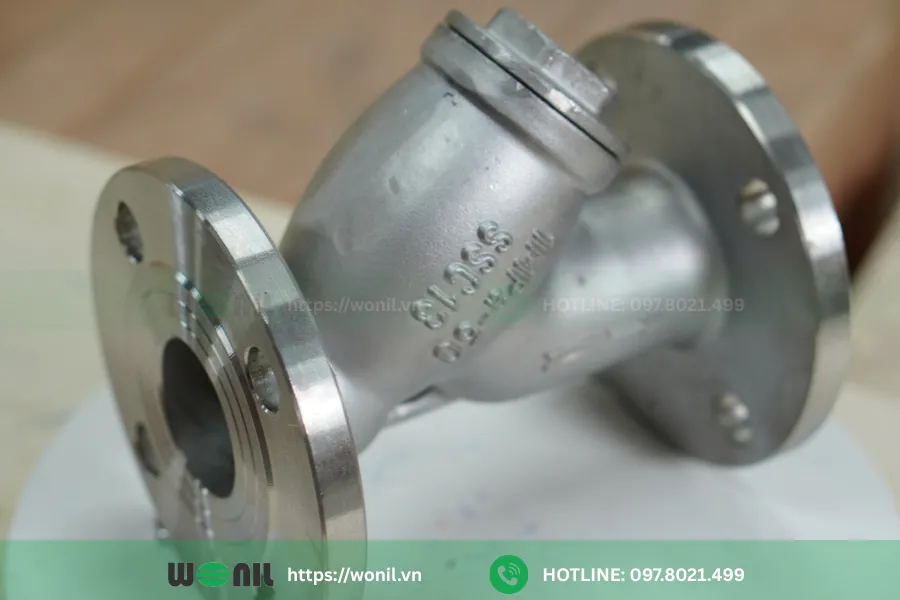

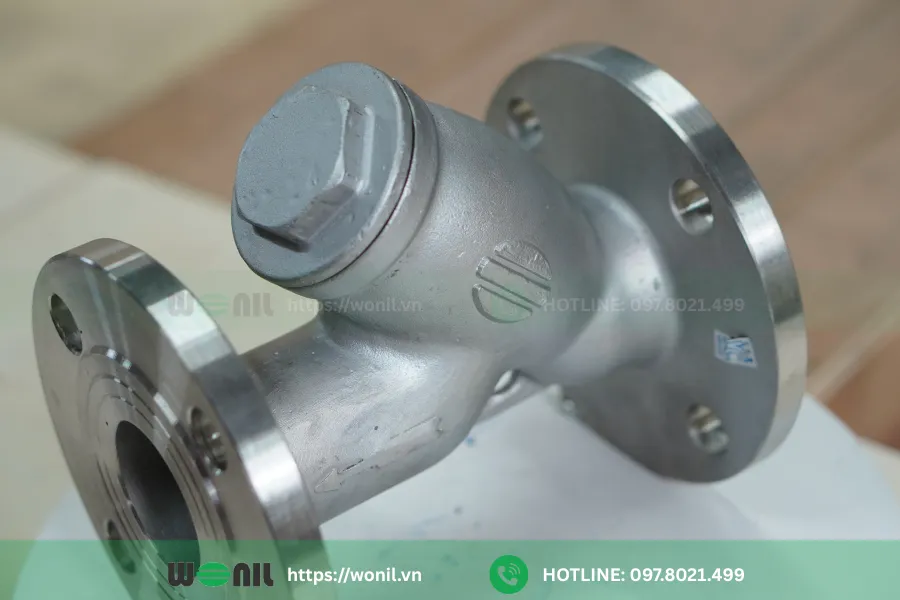

Lọc Y inox Wonil Hàn Quốc

  • Kích thước: DN50 – DN500
  • Chất liệu: SUS304
  • Gioăng: PTFE
  • Kiểu nối: Lắp bích
  • Cánh van: Inox 304
  • Tiêu chuẩn kết nối: JIS10K
  • Áp suất định mức: 16 Bar (16kgf/cm2)
  • Tốc độ lọc: 20 – 400 (mesh/cm2)
  • Nhiệt độ: -10 độ C đến 220 độ C
  • Môi trường làm việc: Hóa chất, dầu khí, thực phẩm,…
  • Bảo hành: 12 tháng, đầy đủ Co-Cq và Vat
Lọc y inox Wonil

Lọc Y gang Wonil Hàn Quốc

  • Kích thước: DN50 – DN500
  • Kiểu nối: Lắp bích
  • Kiểu nối bích: JIS 10K
  • Thân gang đúc: FC phủ một lớp sơn Epoxy
  • Lưới lọc: Inox
  • Áp làm việc: Max 16 bar
  • Lưới lọc: Inox 304
  • Nhiệt độ: 120 độ C
  • Môi trường làm việc: Nước, nước thải, hơi nóng,…
  • Bảo hành: 12 tháng, đầy đủ Co-Cq và Vat
Lọc y gang Wonil


Lưu ý khi lắp đặt y lọc Wonil

Để đảm bảo hệ thống đường ống hoạt động tốt, khi thực hiện lắp đặt y lọc Wonil cần chú ý đến một số vấn đề dưới đây:

❗ Trước khi tiến hành lắp đặt nên lựa chọn loại lọc y Wonil có kích cỡ, chất liệu phù hợp với hệ thống đường ống để đảm bảo quá trình vận hành diễn ra ổn định.

❗ Lắp đặt theo đúng hướng mũi tên được in trên thân của lọc Y Hàn Quốc Wonil, không lắp ngược chiều.

❗ Có thể lắp đặt van lọc Y theo nhiều hướng khác nhau, tuy nhiên nên lắp đặt theo hướng chếch lưới lọc xuống đất đảm bảo rằng van ở vị trí thấp nhất.

❗ Nên sử dụng thêm gioăng cao su giữa lọc Y và đường ống để tạo độ kín, tránh bị rò rỉ nước.

❗Thực hiện việc siết các mặt bích lại với nhau đều lực và đối xứng ốc, điều này giúp tránh tình trạng siết không đều gây ra hiện hiện tượng cong vênh dẫn đến rò rỉ.

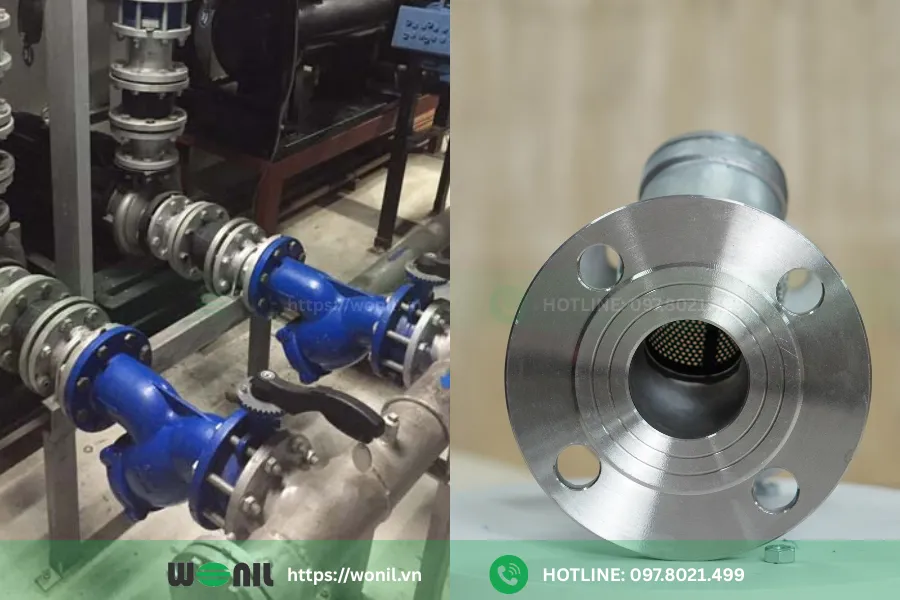

Hướng dẫn lắp đặt lọc y Hàn Quốc Wonil

Trước khi tiến hành lắp đặt 1 lọc y Wonil, cần chuẩn bị đầy đủ các thiết bị sau:

✅ Y lọc Wonil (kích cỡ, chất liệu phù hợp với yêu cầu)

✅ 2 Mặt bích tiêu chuẩn JIS 10K ( Chất liệu, kích cỡ phù hợp với nhu cầu và đường ống)

✅ 2 Gioăng đệm ( cao su hoặc teflon)

✅ Máy hàn mặt bích vào hai đầu ống chờ

✅ 8 bộ Bulong đai ốc

✅ Giá đỡ xác định vị trí lọc y Wonil

✅ Khăn lau khô, cờ lê, mỏ lết

Bước 1: Tiến hành cắt ống tại vị trí thích hợp để đặt lọc y Wonil

Bước 2: Vệ sinh sạch hai mặt bích và hai đầu ống chờ, thực hiện hàn cố định hai mặt bích lên hai đầu ống chờ. Khi mối hàn nguội, kiểm tra chất lượng và vệ sinh lại để đảm bảo đạt tiêu chuẩn.

Bước 3: Đặt y lọc Wonil lên đường ống và đặt gioăng đệm vào giữa mặt bích của y lọc Wonil và mặt bích đã được hàn trên đầu ống. Sau đó, sử dụng giá định vị để cố định vị trí lắp đặt, sao cho hướng lưu chất đi qua trùng khớp với hướng mũi tên ở trên thân. Chú ý để phần bầu lọc hướng xuống dưới để nâng cao hiệu quả làm việc của sản phẩm.

Bước 4: Sau khi xác định được vị trí lắp đặt, sử dụng cờ lê hoặc mỏ lết để siết chặt tất cả các bu-lông và đai ốc đã được đặt vào đúng vị trí. Lưu ý siết đều các bu-lông để tránh tình trạng vênh, làm lệch gioăng đệm và gây ra rò rỉ tại các điểm kết nối

Bước 5: Vệ sinh vị trí kết nối, điểm lắp đặt và nên kết hợp sơn thêm lớp chống gỉ nên những vị trí liên kết này để tránh hiện tượng oxi hóa hay rỉ rét lâu ngày trong quá trình sử dụng.

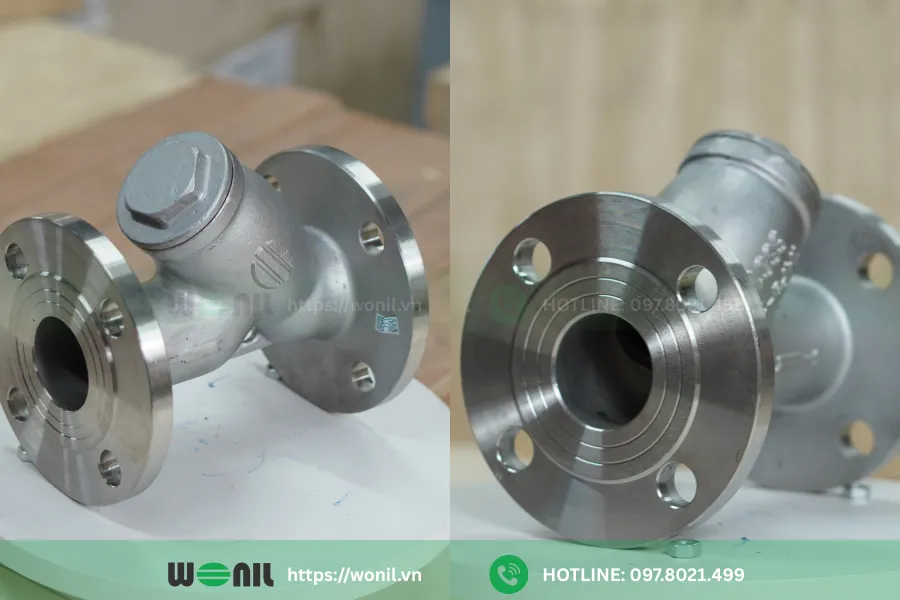

Mua lọc Y Wonil Hàn Quốc uy tín ở đâu?

Wonil.vn – tự hào là đơn vị cung cấp phân phối độc quyền các sản phẩm van công nghiệp, thiết bị van thương hiệu Wonil trên thị trường Việt Nam trong số đó có “lọc y Wonil”. Sản phẩm được nhập khẩu trực tiếp 100% đầy đủ Co-Cq trên dây chuyền đạt chuẩn châu u. Hỗ trợ vận chuyển giao hàng tận nơi với mức giá vô cùng ưu đãi và bảo hành lên tới 24 tháng, 1 đổi 1 nếu có lỗi từ nhà sản xuất.

Tuy nhiên tùy thuộc vào kích thước, chất liệu khác nhau mà y lọc Wonil sẽ có chênh lệch về mức giá. Để nhận báo giá chi tiết và các giải pháp lắp đặt hợp lý nhất hãy liên hệ ngay cho chúng tôi qua HOTLINE để được cung cấp thông tin nhanh, chính xác nhất.
