Van Bướm Điều Khiển Điện Wonil TỰ ĐỘNG – 24V, 220V, 380V

Van bướm điều khiển điện Wonil là dòng van đóng mở tự động được sử dụng nhiều cho các đường ống trong nhà máy sản xuất. Có chế hoạt động đơn giản, giá thành phù hợp giải quyết được nhiều vấn đề trong quá trình hoạt động. Hãy cùng Wonil.vn khám phá thêm về mẫu van điều khiển này qua nội dung dưới đây nhé!

Van bướm điều khiển điện là gì

Van bướm điều khiển điện (Electric butterfly control valve) được trang bị bộ điều khiển giúp van điều tiết Đóng/ Mở phần cán bướm tự động để cho các lưu lượng dòng dễ dàng lưu thông qua hệ thống đường ống. Không cần sử dụng lực tay như van cánh bướm tay gạt hoặc van bướm tay xoay, điều này giúp giảm tải sức lực cho người vận hành thiết bị.

Van bướm điều khiển điện sử dụng mô tơ hoạt động với dòng điện 24V, 110V, 220V hoặc 380V và được điều khiển hoàn toàn tự động thông qua bộ điện. Ngoài ra, van bướm điều khiển điện còn có những tên gọi khác như: van bướm động cơ điện, van bướm mô tơ điện,…Loại van này được đánh giá phù hợp cho các hệ thống đường ống có bán kính lớn.

Cấu tạo van bướm điều khiển điện

Van bướm điều khiển điện Wonil gồm hai thành phần chính là phần thân van bướm và phần bộ điều khiển: Chi tiết cụ thể như sau:

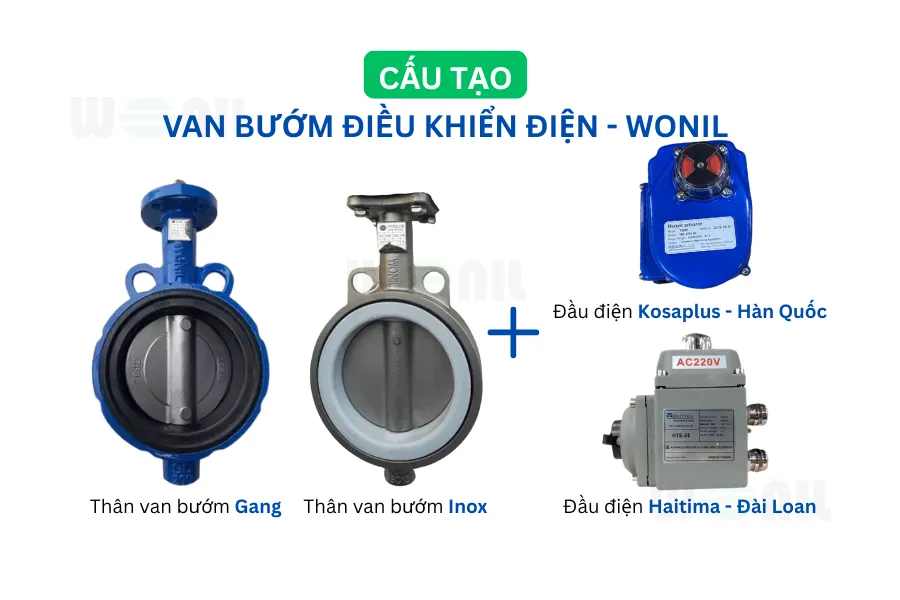

Cấu tạo van cánh bướm điều khiển điện Wonil
Cấu tạo van cánh bướm điều khiển điện Wonil

Phần thân van bướm

Thân van: có độ cứng, khả năng chống chịu áp lực cao do môi trường, đồng thời bảo về các bộ phận bên trong.

Đĩa van: là đĩa hình tròn nằm bên trong thân van và được kết nối với trục van để thực hiện xoay. Đĩa van này chỉ có thể mở tối đa 90 độ. Khi hoàn toàn mở, tạo thành góc vuông với thân van, trong khi khi hoàn toàn đóng, nằm song song với thân van để chặn lưu chất.

Trục van (ty van): Trục van đảm nhiệm việc truyền động từ bộ điều khiển xuống đĩa van để điều khiển việc mở/đóng.

Gioăng: bộ phận dạng hình tròn nằm giữa thân van và đĩa van. Thường được làm từ các chất liệu có độ đàn hồi cao như teflon, cao su, chì. Gioăng này có khả năng chịu nhiệt độ và áp lực cao, đảm bảo tính kín của van để ngăn chất lỏng rò rỉ cả khi van đóng và mở.

Các bộ phận phụ kiện khác: Các bộ phận như bulong, ốc vít, và các bộ phận kết nối khác.

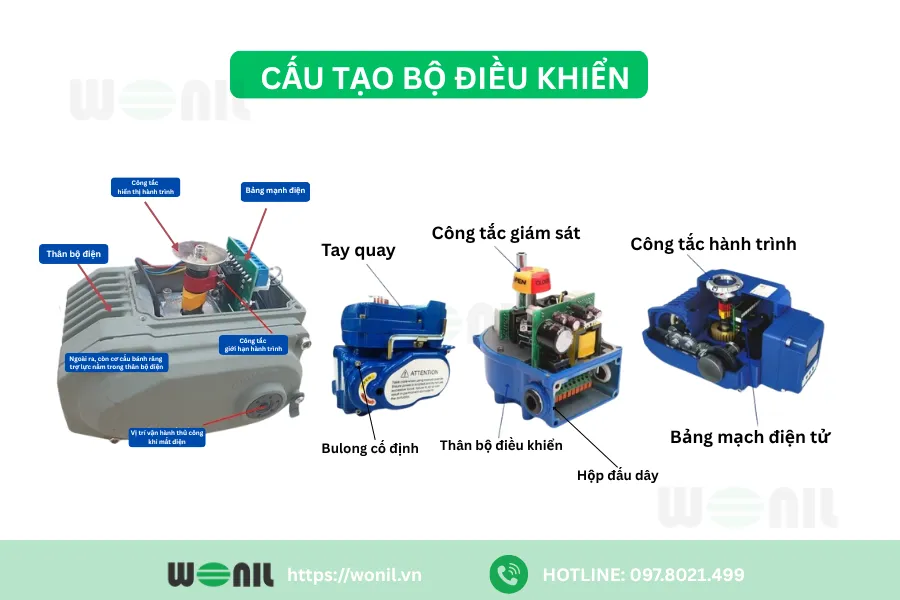

Bộ điều khiển của van bướm điều khiển điện Wonil

Phần thân bộ điều khiển: thường có dạng hộp, có nhiệm vụ quan trọng trong việc bảo vệ và bao bọc toàn bộ các bộ phận bên trong của bộ điều khiển điện.

Bộ phận hiển thị trạng thái van: được đặt ở vị trí dễ quan sát nhất của bộ điều khiển, giúp người dùng theo dõi trạng thái an toàn của van. Phần này thường được thiết kế giống như một nút hoặc đèn hiển thị, với các màu sắc thường biểu thị trạng thái cụ thể như đỏ cho trạng thái đóng và vàng cho trạng thái mở (hoặc màu sắc có thể thay đổi tùy theo nhà sản xuất).

Mô tơ điện: Chức năng chính của mô tơ điện là chuyển đổi năng lượng điện thành năng lượng cơ, đóng vai trò quan trọng trong việc điều khiển động cơ van bướm.

Hệ thống điện: Hệ thống điện gồm nhiều linh kiện cần thiết để cung cấp nguồn điện cho van bướm, tạo kết nối giữa các linh kiện để đảm bảo hoạt động của van.

Cuộn dây điện (Coil): Cuộn dây điện nhận nguồn điện từ hệ thống điện, sau đó chuyển đổi nó thành năng lượng cơ để đảm bảo hoạt động của van bướm.

Bộ bảo vệ quá tải: Trong trường hợp nguồn điện bị quá tải, bộ bảo vệ này tự động đảo ngược tín hiệu để bảo vệ các thiết bị chuyển đổi và bánh răng khỏi bị hỏng. Bộ phận này có thể kết nối song song với một hoặc nhiều thiết bị truyền động khác.

Gioăng kín: Thường được làm từ cao su có độ đàn hồi cao, gioăng kín giống màng chống thấm, ngăn nước và hóa chất xâm nhập bên trong và gây ăn mòn linh kiện.

Công tắc ngắt tự động: Được kết nối với bộ chuyển đổi cơ học SPDT để tự động ngắt nguồn cho động cơ khi tay quay được gắn để vận hành thủ công.

Dây dẫn điện: Dây dẫn này truyền tải năng lượng điện hoặc cơ lực đến trục van để điều khiển hoạt động của van bướm.

Hệ thống bánh răng truyền động: Hệ thống bánh răng này cung cấp lực xoắn để mở và đóng van một cách dễ dàng hơn và giảm thiểu lực kéo cần thiết.

Các linh kiện phụ kiện khác: Bao gồm bulong, linh kiện điện tử, dây điện, vi mạch và nhiều linh kiện khác.

Tay quay: Một số loại van bướm điện Wonil có thêm tay quay để hỗ trợ hoạt động van trong trường hợp cúp điện đột ngột, nhưng vẫn cần điều khiển lưu lượng nước.

Riêng với van bướm điều khiển điện tuyến tính, có thể cần thêm cảm biến áp suất, cảm biến nhiệt độ, đồng hồ lưu lượng và thiết bị điều khiển bằng tay cầm để đảm bảo hoạt động an toàn và hiệu quả trong các môi trường đặc biệt.

Nguyên lý hoạt động của van bướm điện từ Wonil

Van bướm điều khiển bằng điện trạng thái mở

Khi nguồn điện được cung cấp cho bộ điều khiển, điện áp sẽ đi qua mạch điện và truyền tín hiệu đến mô tơ. Mô tơ sau đó hoạt động, đẩy bánh răng quay. Tùy thuộc vào các cài đặt trước đó, bánh răng sẽ xoay trục van. Khi trục van quay, cánh bướm bắt đầu mở dần ra (có thể mở hoàn toàn hoặc mở ở các góc độ khác nhau).

Van bướm Wonil điều khiển điện trạng thái đóng

Khi cánh bướm hoàn thành một chu kỳ hoạt động hoặc bộ điều khiển ngưng hoạt động, bánh răng và trục quay sẽ trở lại vị trí ban đầu. Nếu gặp sự cố về nguồn điện, vẫn có thể sử dụng van bướm điều khiển điện tay quay, với một tay quay giúp điều khiển việc đóng mở của van một cách thủ công.

Van bướm điều khiển On/Off

Loại van này sử dụng một cơ chế bộ điều khiển 2 điểm với 3 dây, gồm 1 dây dương (+), 1 dây âm (-), và 1 dây điều khiển. Khi nguồn điện được cấp cho dây điều khiển, van sẽ mở. Ngược lại, khi không có nguồn điện cấp cho dây điều khiển, van sẽ đóng. Nếu không có nguồn điện nào, van sẽ duy trì ở vị trí cuối cùng mà nó được đặt.

Van bướm điều khiển tuyến tính

Cơ chế bộ điều khiển 3 điểm: sử dụng 1 dây là âm (-) và 2 dây là dương (+), cùng là dây điều khiển. Tùy thuộc vào việc nào trong hai dây điều khiển dương (+) được cấp điện, van sẽ đóng hoặc mở. Để tránh hỏng hóc, không nên cấp điện đồng thời cho cả hai dây điều khiển. Dựa trên tín hiệu 4 – 20mA hoặc 0 – 10V DC, tương ứng với các góc đóng mở khác nhau từ 0 – 90 độ, loại van này đòi hỏi kiến thức kỹ thuật cao.

Một số hình ảnh chi tiết thực tế về van bướm điều khiển điện

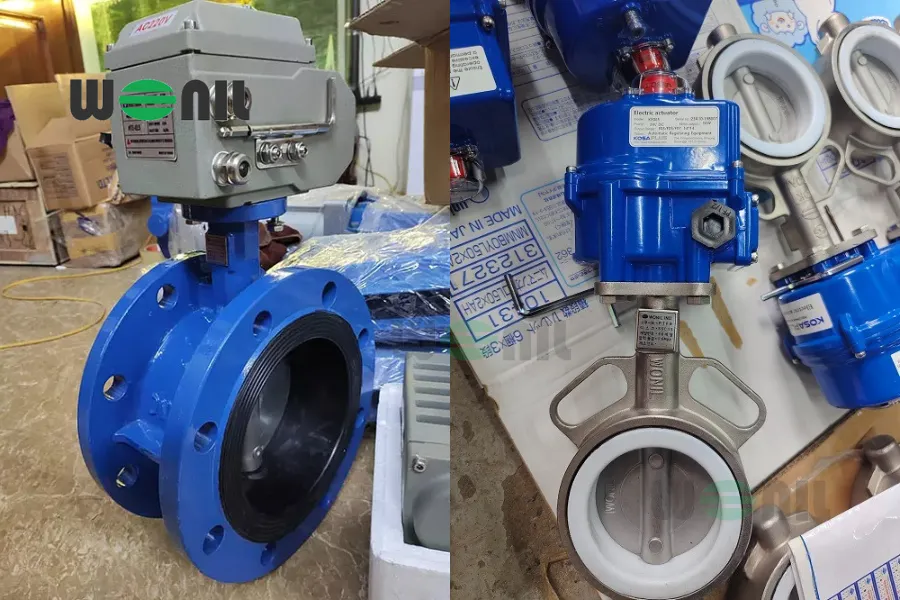

Van bướm động cơ điện Wonil

Bộ điều khiển kosaplus cho van bướm

Bộ điều khiển kosaplus cho van bướm

Bộ điều khiển kosaplus cho van bướm

>>> Tìm hiểu thêm: Van bướm điều khiển bằng khí nén Hàn Quốc, chính hãng 100%

So sánh van bướm điện ON/ OFF với van bướm điện tuyến tính

Đặc điểm chung của các loại van bướm điện là đều dùng tín hiệu điện để điều chỉnh trạng thái mở hoặc đóng của van.

Điểm khác biệt giữa các loại van bướm điện: Van bướm điện ON/OFF chỉ có thể đóng hoặc mở ở một góc 90 độ, trong khi các loại van bướm điều khiển bằng điện tuyến tính 4 – 20mA có khả năng điều chỉnh góc mở đóng tùy theo nhu cầu. Khả năng này cho phép điều chỉnh lưu lượng dòng chảy nước linh hoạt hơn. Van bướm điều khiển tuyến tính có thể xem như một phiên bản nâng cấp của loại van bướm điện ON/OFF.

Quan trọng nhất là đánh giá tổng quan nhu cầu vận hành và hệ thống của bạn. Cần xem xét xem việc điều chỉnh lưu lượng môi chất là cần thiết hay không, vị trí lắp đặt van có thuận tiện cho việc điều khiển hay không. Hãy lắng nghe các chuyên gia và kỹ sư có kiến thức chuyên môn của chúng tôi để đảm bảo bạn chọn loại van phù hợp nhất với nhu cầu cụ thể của bạn nhé!

Ưu nhược điểm van bướm động cơ điện

Ưu điểm nổi trội của van bướm điều khiển điện Wonil

✅ Sản phẩm là hàng nhập khẩu chính hãng từ Hàn Quốc, đảm bảo nguồn gốc và chất lượng.

✅ Sản phẩm được sản xuất trên dây chuyền công nghệ tiên tiến, kết hợp với quy trình lắp ráp tỉ mỉ để đạt độ chính xác cao.

✅ Tiết kiệm chi phí và nhân lực vận hành bằng cách thay thế hoàn toàn các thao tác thủ công truyền thống bằng tay gạt hoặc tay quay.

✅ Sản phẩm sử dụng các dòng điện phổ biến như 24V, van bướm điều khiển điện 220v, 380V, thích hợp cho việc lắp đặt ở nhiều vị trí khác nhau.

✅ Khả năng lắp đặt linh hoạt theo chiều ngang, dọc, trên cao hoặc chôn ngầm, tùy theo yêu cầu của hệ thống.

✅ Van có khả năng chịu áp lực lớn như PN16, PN25, và có tính năng kiểm soát và điều khiển từ xa.

✅ Sản phẩm có nhiều kích thước khác nhau để phù hợp với nhiều loại hệ thống.

✅ Có phần tay quay và tay gạt cho trường hợp mất điện, đảm bảo sự linh hoạt trong việc vận hành.

✅ Van bền, dễ vận hành và có khả năng chống nước, sử dụng trong môi trường hóa chất độc hại.

✅ Bộ điều khiển điện đáp ứng chuẩn IP67 và IP68, có khả năng chống bám bụi, thấm nước và nhiễm điện.

✅ Sản phẩm có giá cả cạnh tranh và đa dạng về mẫu mã, đáp ứng nhu cầu của thị trường.

✅ Sản phẩm sử dụng trong nhiều hệ thống và môi trường khác nhau, bao gồm cả van inox cho môi trường ăn mòn và van gang, gang dẻo cho xử lý nước.

Nhược điểm van bướm điều khiển điện Wonil Korea

✖️ Thời gian đóng mở của van diễn ra chậm hơn, mất từ 15 đến 60 giây, so với các loại van điện từ hoặc van điều khiển bằng khí nén chỉ cần 1-2 giây. Do đó, nếu bạn cần đóng mở nhanh chóng, thì loại này không phải là sự lựa chọn tối ưu.

✖️ Giá thành và chi phí sử dụng van này cũng cao hơn so với các loại van tay quay, tay gạt, van khí nén hoặc van bi.

✖️ Phụ thuộc mạnh vào dòng điện cung cấp, yêu cầu dòng điện chuẩn để hoạt động hiệu quả.

✖️ Không thích hợp cho các kích thước van nhỏ, thường từ DN50 trở xuống, và trong trường hợp này, bạn nên xem xét loại van bi điều khiển điện.

✖️ Trong trường hợp mất điện đột ngột, van không tự động trở về trạng thái ban đầu, mà bạn phải sử dụng tay quay phụ hoặc lục lăng.

Phân loại phổ biến van bướm điện Hàn Quốc Wonil

Phân loại theo chất liệu

Van bướm inox điều khiển điện: Van bướm điện inox là một thiết bị tự động điều khiển bằng điện, được sản xuất từ inox, một chất liệu chống ăn mòn. Loại van này có ứng dụng rộng rãi trong nhiều lĩnh vực và hoạt động hiệu quả trong nhiều môi trường khác nhau, bao gồm nước, khí, hơi… Đặc biệt, thích hợp cho các môi trường ăn mòn như nước biển, nước muối, hay các môi trường axit loãng.

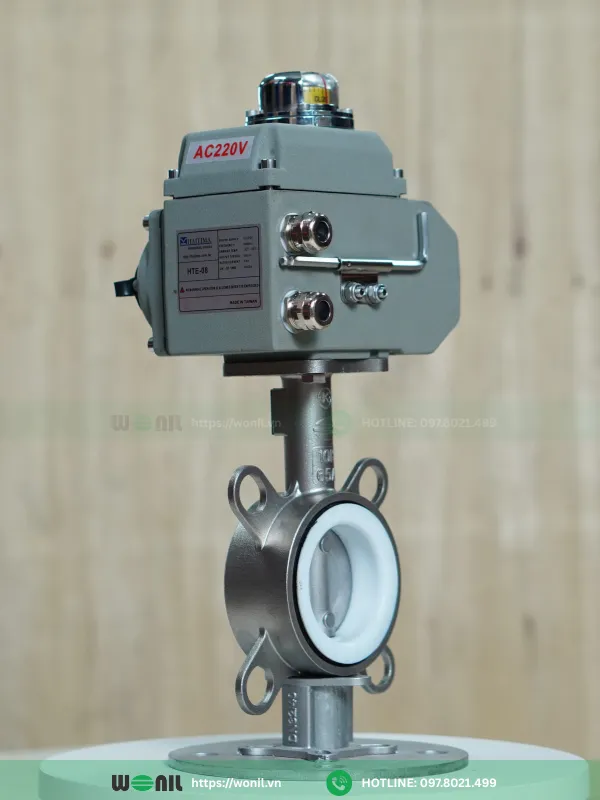

Mẫu van bướm điều khiển điện Hatima Inox Wonil Korea
Mẫu van bướm điều khiển điện Hatima Inox Wonil Korea

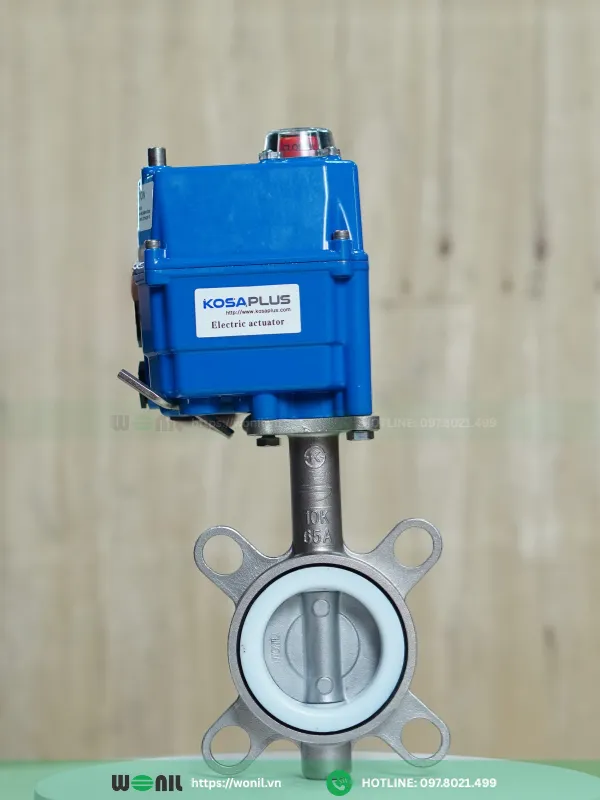

Mẫu van bướm điều khiển điện Kosaplus Inox Wonil Korea
Mẫu van bướm điều khiển điện Kosaplus Inox Wonil Korea

Van bướm gang điều khiển điện: Loại van bướm điện gang được tạo hoàn toàn từ chất liệu gang (bao gồm thân van và cánh van). Thường được sử dụng trong hệ thống xử lý nước sạch, nước thải, dung dịch, và hóa chất.

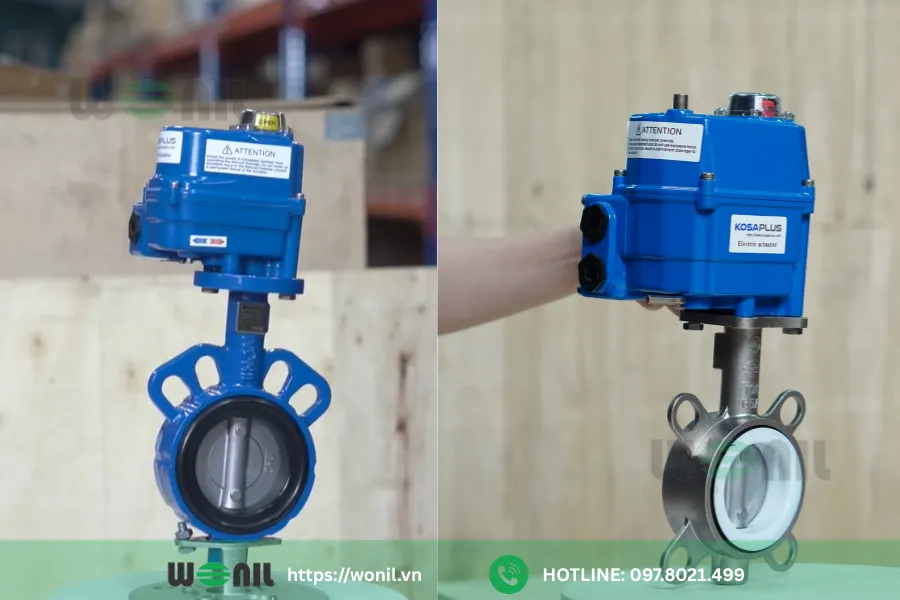

Van bướm điều khiển Kosaplus Wonil Gang
Van bướm điều khiển Kosaplus Wonil Gang

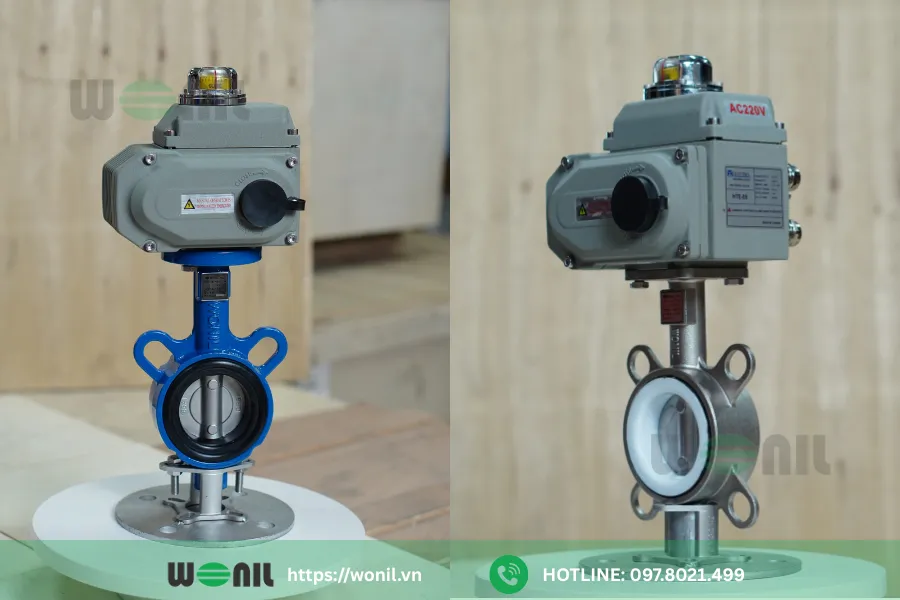

Van bướm điều khiển điện Hatima Wonil
Van bướm điều khiển điện Hatima Wonil

Van bướm thép điều khiển điện: Loại van bướm điện thép được xây dựng với các thành phần chính là thân van và cánh van được làm bằng thép. Thường được ứng dụng trong các hệ thống mà yêu cầu nhiệt độ cao và áp lực lớn, như nhiệt độ từ 200 độ C trở lên và áp lực từ PN25 đến PN40. Loại van này thường được sử dụng trong các hệ thống vận chuyển nước nóng, hơi nóng, dung dịch, và hóa chất ở nhiệt độ cao.

>>> Xem thêm thông tin sản phẩm khác: Tư vấn mua van bướm kết hợp công tắc giám sát hàng chuẩn

Phân loại theo kiểu kết nối

Van bướm điều khiển điện nối kẹp (van bướm điện wafer): Đây là loại van bướm điện phổ biến nhất và được sử dụng rộng rãi của thương hiệu Wonil trong nhiều ứng dụng. Với cách lắp đặt kẹp và siết chặt, loại van này thường có giá thành thấp hơn. Tuy nhiên, độ bền của sản phẩm thường không cao, vì vậy không nên sử dụng nó trong các vị trí quan trọng.

Van cánh bướm Wonil dạng điều khiển điện tai bích: Với kiểu kết nối này, số lỗ bulong và lượng bulong kết nối sẽ tăng lên đáng kể, làm cho việc định vị van bướm trên đường ống trở nên vô cùng vững chắc. Bên cạnh đó, độ chắc chắn và khả năng chịu áp lực của sản phẩm cũng tăng lên đáng kể.

Van bướm điện mặt bích Wonil: Loại van này có độ chính xác cao nhất khi lắp đặt và cũng là loại van điều khiển điện có khả năng chịu áp lực tốt nhất. Chính vì vậy, sản phẩm này thích hợp cho các vị trí quan trọng và yêu cầu độ chính xác và khả năng chịu áp lực cao.

Ứng dụng van bướm điện Hàn Quốc Wonil

▪️ Các cơ sở sản xuất và xử lý nước, bao gồm cả nhà máy nước sạch và nhà máy nước thải.

▪️ Các công trình thủy điện và các địa điểm sản xuất xi măng và gạch đá.

▪️ Các cơ sở sản xuất và chế biến than đá và xăng dầu.

▪️ Nhà máy sản xuất thực phẩm và đồ uống.

▪️ Hệ thống tưới tiêu trong các trang trại và vườn cây.

▪️ Hệ thống xử lý nước trong các bể nuôi tôm cá và hồ, chất thải từ chăn nuôi

▪️ Hệ thống xử lý nước dành cho cư dân, gia đình và cho các bể bơi công viên giải trí, khu vui chơi

▪️ Hệ thống bơm nước để cung cấp nước sạch.

………..

Những lưu ý khi mua van bướm động cơ điện Hàn Quốc

Một số gợi ý quan trọng khi chọn lựa van, hy vọng sẽ giúp bạn đưa ra quyết định đúng đắn hơn và tiết kiệm chi phí khi mua sản phẩm:

❎ Hãy xem xét môi trường làm việc khi lựa chọn van. Điều này là quan trọng để đảm bảo sự bền bỉ và hiệu suất ổn định của van.

❎ Lựa chọn van với kích thước mặt bích đúng tiêu chuẩn JIS, giúp thuận tiện cho việc cài đặt mới hoặc thay thế van.

❎ Chọn đầu điều khiển điện phù hợp với loại van. Điều này giúp tránh lãng phí và đảm bảo tính ổn định trong hoạt động.

❎ Lựa chọn sản phẩm chính hãng để lắp đặt trong hệ thống của bạn. Điều này đặc biệt quan trọng, vì sẽ ảnh hưởng đến hoạt động tổng thể của hệ thống và cả đầu tư ban đầu cũng.

Giá van bướm điều khiển điện Wonil

Tất cả các sản phẩm van bướm Wonil điều khiển của chúng tôi đều được nhập khẩu trực tiếp từ Hàn Quốc, với sự đa dạng về mức giá, phục vụ cho đa dạng nhu cầu và túi tiền của khách hàng.

Đừng ngần ngại liên hệ với chúng tôi để biết thêm thông tin chi tiết về bảng bảo giá, catalog,.. của sản phẩm mà bạn đang quan tâm. Chúng tôi luôn sẵn sàng phục vụ bạn.

Mua ở đâu van cánh bướm điện Wonil chính hãng?

Trong thị trường hiện nay, có nhiều loại van bướm điều khiển điện có chất liệu và mẫu mã khác nhau. Nên rất khó để có thể phân biệt, phát hiện ra những sản phẩm kém chất lượng.

Vì lý do đó, khi quý khách hàng ra mua sắm, việc tập trung vào thông số kỹ thuật của sản phẩm là rất quan trọng.

Tuy nhiên, vẫn có nhiều đơn vị luôn đặt uy tín lên hàng đầu. Công ty Tuấn Hưng Phát hiện nay là đơn vị tiên phong trong việc phân phối các sản phẩm hoạt động tự động như van bướm điều khiển bằng điện. Chúng tôi nhập khẩu trực tiếp các bộ điều khiển từ các thương hiệu hàng đầu như (Haitima Đài Loan) và (Kosaplus Hàn Quốc).

Tất cả sản phẩm mà chúng tôi cung cấp đều được nhập khẩu chính hãng và được hỗ trợ bằng giấy tờ CO (Chứng nhận Xuất xứ), CQ (Chứng chỉ chất lượng), và Catalogue (Sách hướng dẫn). Cung cấp chế độ bảo hành chính hãng 12 tháng cho tất cả sản phẩm van bướm wonil điều khiển điện.

Hơn nữa, chúng tôi đang hiện đang giữ vai trò độc quyền trong việc phân phối các sản phẩm của một số hãng. Chúng tôi đang nhận được sự quan tâm của nhiều đơn vị khác, mong muốn hợp tác thương mại với chúng tôi.

Lưu ý khi lắp đặt và sử dụng van bướm điện Hàn Quốc

Lắp đặt van bướm điều khiển điện Wonil không có sự khác biệt lớn so với việc lắp đặt van bướm cơ (tay gạt hoặc vô lăng). Tuy nhiên, nhờ vào hơn 14 năm kinh nghiệm trong lĩnh vực kinh doanh và sự hợp tác với nhiều đơn vị có tiếng trong thị trường, chúng tôi muốn đưa ra một số lưu ý quan trọng cho bạn:

Lưu ý khi lắp đặt van bướm Wonil động cơ điện
Lắp đặt van bướm điều khiển điện đúng cách giúp hệ thống hoạt động hiệu quả

Trong quá trình lắp đặt, hãy nhớ không nên mở van bướm điều khiển điện hoàn toàn hoặc đóng nó hoàn toàn. Nếu làm như vậy, việc khởi động van sẽ đòi hỏi một lực xoắn lớn hơn nhiều so với việc mở đóng thông thường. Điều này có thể dẫn đến tình trạng kẹt cánh van và thậm chí gây cháy động cơ trong một số trường hợp.

Ngoài ra, việc kiểm tra điện áp điều khiển của van bướm là quan trọng. Trong quá trình lắp đặt, hãy chắc chắn xác định được điện áp điều khiển mà sản phẩm sử dụng, như 24V, 220V, 380V, đảm bảo rằng kết nối đúng điện áp. Tránh trường hợp nhầm lẫn giữa các giá trị điện áp này, vì việc kết nối sai có thể gây cháy động cơ và gây lãng phí tài chính lớn cho đơn vị sử dụng.

Bảo trì van bướm điều khiển điện Hàn Quốc

Tất cả các hệ thống đường ống và các thiết bị van vòi đều phải đối mặt với những yếu tố môi trường trong suốt quá trình vận hành, không thể tránh khỏi sự ảnh hưởng của các loại rác thải, và cặn bã bám vào bề mặt van, gây tắc nghẽn và hỏng hóc, dẫn đến khó khăn trong việc vận hành van.

Do đó, mọi nhà máy, xí nghiệp đều cần có đội ngũ chuyên gia kỹ thuật chịu trách nhiệm bảo trì và bảo dưỡng van theo định kỳ. Thực hiện bảo trì theo tiêu chuẩn dòng van bướm điều khiển bằng điện, quá trình này bao gồm:

Kiểm tra và bảo dưỡng định kỳ, dựa trên thời gian sử dụng của van, khoảng từ 2-3 năm. Bao gồm kiểm tra tình trạng của các bộ phận của van bướm điều khiển bằng điện, như thân van, đĩa van, phớt kín, và sự rò rỉ. Nếu phát hiện vấn đề nào, cần phải khắc phục hoặc thay thế.

Các bộ phận di chuyển thường cần được bôi trơn với dầu đặc biệt để ngăn rỉ sét, chống ăn mòn và oxy hóa trong van bướm điều khiển bằng điện.

Đặc biệt đối với đĩa van của van bướm điều khiển bằng điện, các dòng chất lỏng sẽ tạo ra rác thải bám vào nó sau một thời gian sử dụng. Do đó, cần phải loại bỏ đều đặn để tránh tắc nghẽn và đảm bảo rằng quá trình hoạt động không bị ảnh hưởng.

Trên là toàn bộ những thông tin cung cấp về dòng van bướm điều khiển điện Wonil nhập khẩu Hàn Quốc, nếu có bất kì thắc mắc nào về dòng valve Wonil này hãy liên hệ ngay cho chúng tôi để được tư vấn giải đáp các thắc mắc nhé!
