Van cổng tay quay: Cấu tạo, Phân loại, Ứng dụng thực tế

Van cổng tay quay với thiết kế đơn giản, dễ vận hành, giúp hệ thống duy trì sự ổn định, an toàn và hiệu quả. Đây là một trong những thiết bị quan trọng không thể thiếu trong nhiều hệ thống cấp thoát nước, công nghiệp và dân dụng. Để hiểu rõ hơn về cấu tạo, chức năng và cách lựa chọn sản phẩm phù hợp, mời bạn tham khảo chi tiết trong bài viết dưới đây.

Van cổng tay quay là gì

Van cổng tay quay là dòng van được thiết kế phần điều khiển để đóng mở van có dạng thủ công bằng tay quay vô lăng. Khi vận hành van đơn giản chỉ cần dùng lực tác động xoay tay quay theo cùng hoặc ngược chiều kim đồng hồ, đĩa van sẽ dịch chuyển sang trạng thái tương ứng.

Hiện nay, van cửa tay quay thường được ưu tiên lắp đặt ở vị trí dễ tiếp cận và có không gian đủ rộng để dễ dàng thao tác đóng mở bằng tay. Về quy mô được sử dụng chủ yếu trong hệ thống lưu lượng trung bình hoặc nhỏ vì dùng sức người để vận hành, không phải dạng tự động có thể điều khiển từ xa.

Thông số kỹ thuật van cổng tay quay

Thông số	Chi tiết
Kích cỡ	DN15 – DN400
Chất liệu	Inox, gang, đồng, thép, nhựa
Đĩa van	Inox, gang
Áp lực làm việc	PN16
Nhiệt độ hoạt động	Tối đa 180°C
Kiểu kết nối	Lắp ren hoặc lắp bích
Điều khiển	Tay quay
Ứng dụng	Nước, hơi nóng, khí nén, dầu
Xuất xứ	Hàn Quốc, Nhật Bản, Trung Quốc

Cấu tạo

Van chặn tay quay được thiết kế cơ bản gồm các bộ phận chính như sau:

• Thân van: Là phần chính của van, được làm từ vật liệu chắc chắn như thép, gang, inox, nhựa có khả năng chịu được áp lực và chống ăn mòn. Thân van thường có dạng hình trụ, được đúc nguyên khối và kết nối với đường ống dạng lắp bích, lắp ren tùy kích cỡ.
• Trục van: nhiệm vụ kết nối tay quay với đĩa van. Khi tay quay được xoay, trục van sẽ quay và di chuyển đĩa van lên hoặc xuống để điều khiển dòng chảy. Trục van được làm từ thép hoặc inox chống ăn mòn, độ cứng tốt để tăng độ bền.
• Đĩa van: Là bộ phận tiếp xúc trực tiếp và thực hiện chức năng chặn hoặc mở dòng chảy trong van. Chất liệu chủ yếu inox hoặc kim loại cứng chịu mài mòn tốt.
• Tay quay: là bộ phận dùng để điều khiển van đóng mở, chất liệu kim loại chắc chắn, bên ngoài có sơn Epoxy hoặc bọc cao su để dễ dàng vận hành, tùy thuộc thương hiệu xuất xứ.
• Gioăng làm kín: nhiệm vụ giúp ngăn chặn rò rỉ lưu chất khi van đóng. Chất liệu chế tạo chống ăn mòn như cao su, PTFE hoặc các vật liệu chịu nhiệt giúp đảm bảo độ kín giữa các phần tiếp giáp của van.

Nguyên lý hoạt động

Van cổng tay quay vận hành dựa trên cơ chế di chuyển lên xuống của đĩa van để điều khiển dòng chảy lưu chất. Cụ thể:

• Ban đầu van ở trạng thái đóng, ngăn không cho lưu chất đi qua. Tiến hành xoay tay quay theo ngược chiều kim đồng hồ, lúc này trục van sẽ tác động kéo đĩa van lên trên, tạo khe hở. Kết quả tạo trạng thái mở cho phép lưu chất đi qua van.
• Khi cần đóng van, chỉ cần xoay tay quay ngược lại theo cùng chiều kim đồng hồ, khi đó trục van sẽ đẩy đĩa van xuống, ngăn chặn hoàn toàn dòng chảy, tạo trạng thái đóng.

Đặc điểm nổi bật của van bướm tay quay

✅ Thân van được đúc nguyên khối chắc chắn và đa dạng kích cỡ từ nhỏ đến lớn phù hợp với nhiều không gian lắp đặt rộng lớn hoặc nhỏ hẹp.

✅ Kết cấu đơn giản, tiện lợi cho việc lắp đặt hoặc bảo trì, bảo dưỡng khi cần thiết.

✅ Dễ dàng vận hành mở hoặc đóng van bằng tay quay không cần đến nguồn điện hay các cơ cấu phức tạp.

✅ Thời gian đóng mở nhanh, hiệu quả.

✅ Có thể điều chỉnh lưu lượng dòng chảy theo cách mở hoặc đóng từng phần, cho phép điều chỉnh lưu lượng một cách linh hoạt.

✅ Được làm từ các vật liệu như thép, inox, gang hoặc nhựa PVC giúp van hoạt động tốt trong các môi trường ăn mòn, hóa chất hoặc hệ thống có nhiệt độ cao.

✅ Bền bỉ, có thể vận hành liên tục trong thời gian dài, ít hư hỏng.

✅ Được ứng dụng rộng rãi trong các ngành công nghiệp như cấp nước, xử lý nước thải, hệ thống HVAC, ngành dầu khí, hóa chất, thực phẩm…

>>> Xem thêm: Van cổng mặt bích nào tốt? Gợi ý TOP 3 thương hiệu uy tín

Phân loại van cổng tay quay

Theo chất liệu van

Van cổng inox tay quay

Van cổng tay quay inox được làm từ inox 304 hoặc inox 316, có khả năng chống ăn mòn, chống oxy hóa tốt, thích hợp cho các hệ thống xử lý hóa chất hoặc nước biển. Ưu điểm nổi bật bền bỉ, tuổi thọ lâu dài, dễ dàng vệ sinh và phù hợp với môi trường khắc nghiệt. Nhược điểm giá thành cao hơn các chất liệu khác nên được dùng phổ biến trong ngành thực phẩm, dược phẩm, và hệ thống hóa chất.

Van cửa tay quay gang

Van cổng gang tay quay được ưu tiên dùng trong các hệ thống nước sạch, nước thải hoặc các ứng dụng công nghiệp nhẹ. Ưu điểm chất liệu gang có khả năng chống ăn mòn tốt, độ bền cao trong môi trường ẩm ướt và không quá khắc nghiệt. Đặc biệt, giá thành hợp lý. Tuy nhiên, lại có trọng lượng nặng và dễ bị gãy vỡ khi gặp va đập mạnh.

Van cổng tay quay thép

Van cổng tay quay thép là dòng van được sản xuất bằng chất liệu thép có độ bền cao, chịu áp suất cao và nhiệt độ lớn Bên cạnh đó, còn có khả năng chống va đập, mài mòn và có tuổi thọ bền bỉ. Theo đó thường được dùng trong các hệ thống công nghiệp nặng, môi trường có áp suất cao và yêu cầu tính ổn định lâu dài. Điển hình như ngành dầu khí, hóa chất, và hệ thống hơi nước.

Van chặn tay quay đồng

Được chế tạo bằng chất liệu đồng kháng ăn mòn tốt, đặc biệt trong môi trường nước và khí. Ưu điểm giá thành rẻ, trọng lượng nhẹ, dễ lắp đặt vận hành và thường được sản xuất kích cỡ nhỏ. Hệ thống ứng dụng chủ yếu cấp nước sạch, nước sinh hoạt. Tuy nhiên, cần lưu ý van cổng tay quay đồng không phù hợp với các hệ thống có môi trường áp suất hoặc nhiệt độ quá cao.

Theo kết cấu ty van

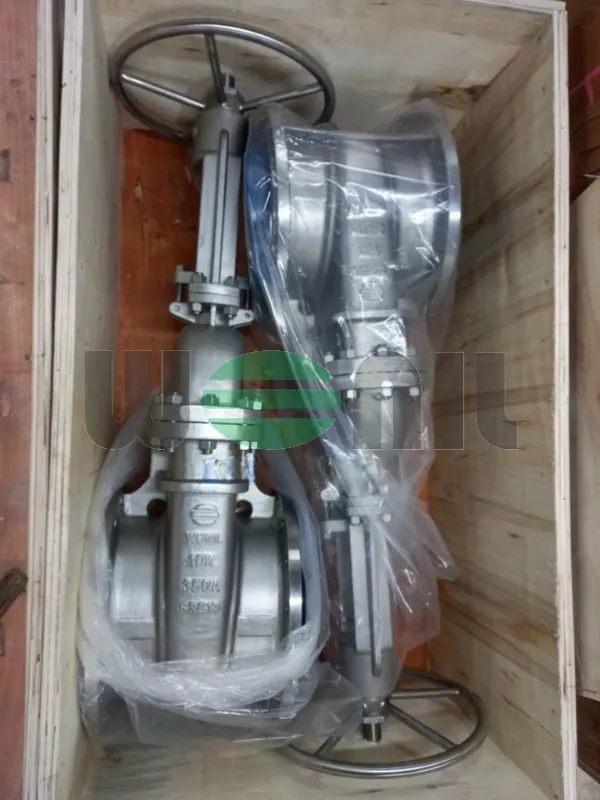

Van cổng ty nổi tay quay

Van cổng tay quay ty nổi có cấu trúc ty van dạng ty nổi, khi vận hành ty van sẽ được nâng lên, hạ xuống và lộ ra bên ngoài phía trên tay quay. Loại van này có ưu điểm là dễ dàng kiểm tra tình trạng hoạt động của van, vì phần ty nổi luôn lộ ra ngoài. Vị trí lắp đặt chủ yếu dễ thao tác và quan sát như cấp thoát nước sạch, nước thải, dầu khí, hơi nóng…

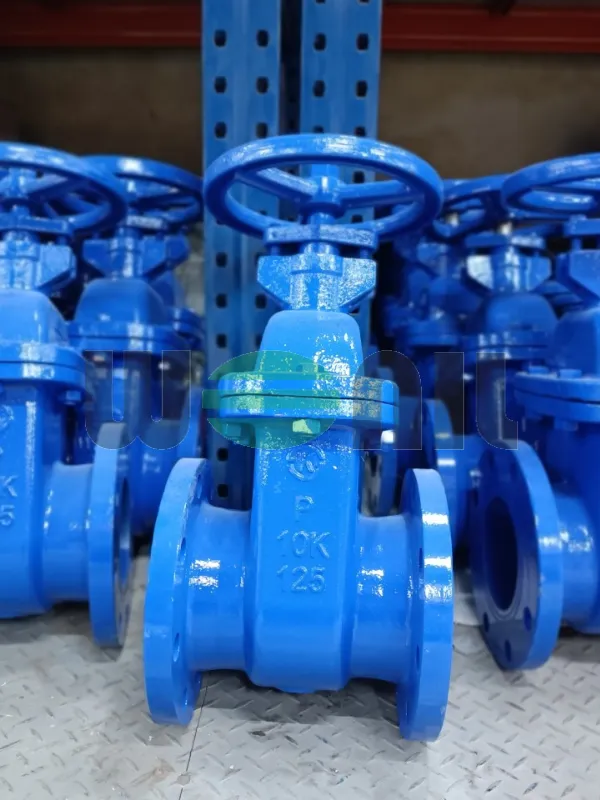

Van cổng ty chìm tay quay

Van cổng tay quay ty chìm có thiết kế ty van được giấu trong thân van, không lộ ra ngoài khi van hoạt động. Khi xoay tay quay, ty van di chuyển trong thân van mà không để lộ ra ngoài, giúp bảo vệ ty van khỏi tác động của môi trường bên ngoài. Ưu điểm độ bền cao và ít phải bảo trì hơn do không bị ảnh hưởng bởi các yếu tố bên ngoài như bụi bẩn. Tuy nhiên, việc kiểm tra tình trạng vận hành của van sẽ khó khăn hơn dạng ty nổi.

Theo phương thức kết nối

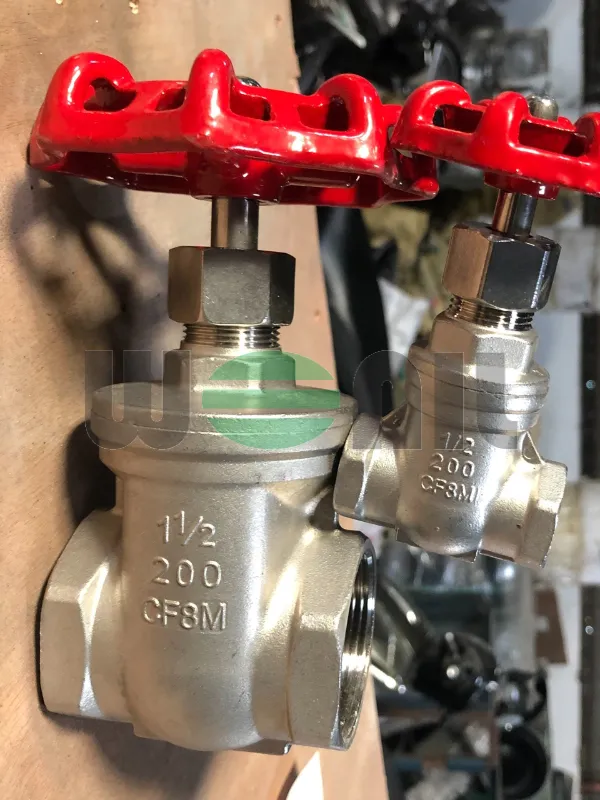

Van cổng nối ren tay quay

Van cổng tay quay nối ren sử dụng phương pháp kết nối ren để ghép nối với đường ống dẫn. Ưu điểm lắp đặt đơn giản và thuận tiện, chỉ cần vặn ren là có thể kết nối với các ống. Hệ thống ứng dụng chủ yếu có đường kính nhỏ hoặc vừa và yêu cầu kết nối nhanh chóng và dễ dàng. Nhược điểm không thích hợp cho các hệ thống có áp suất cao và có độ bền hạn chế khi so với nối bích.

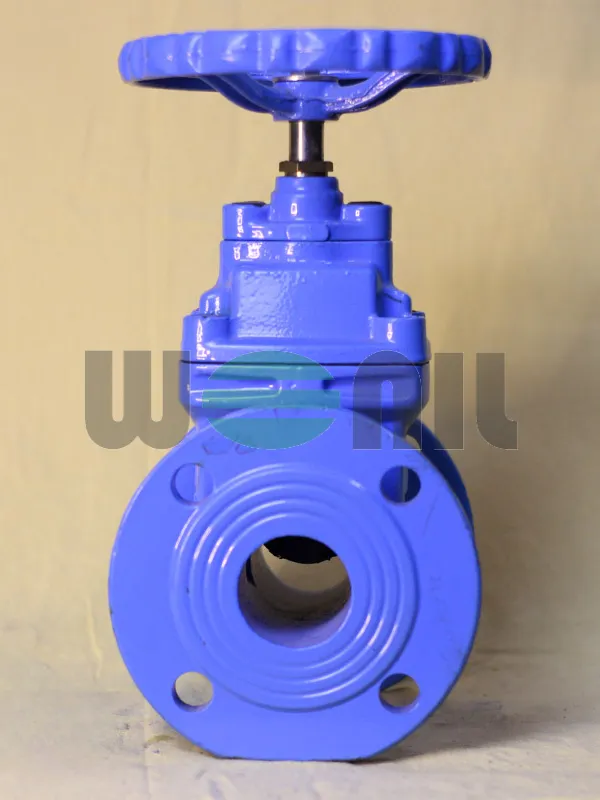

Van cổng lắp bích tay quay

Van cổng tay quay lắp bích sử dụng phương thức kết nối bằng các mặt bích ở hai đầu. Loại van này thường được sử dụng cho các hệ thống có đường kính lớn và yêu cầu độ bền cao, làm kín tốt và chịu được áp suất lớn. Về giá thành so với dạng lắp ren cao hơn và thao tác lắp đặt cũng phức tạp hơn nhưng độ bền, an toàn rất tốt.

Theo theo hiệu nổi tiếng uy tín

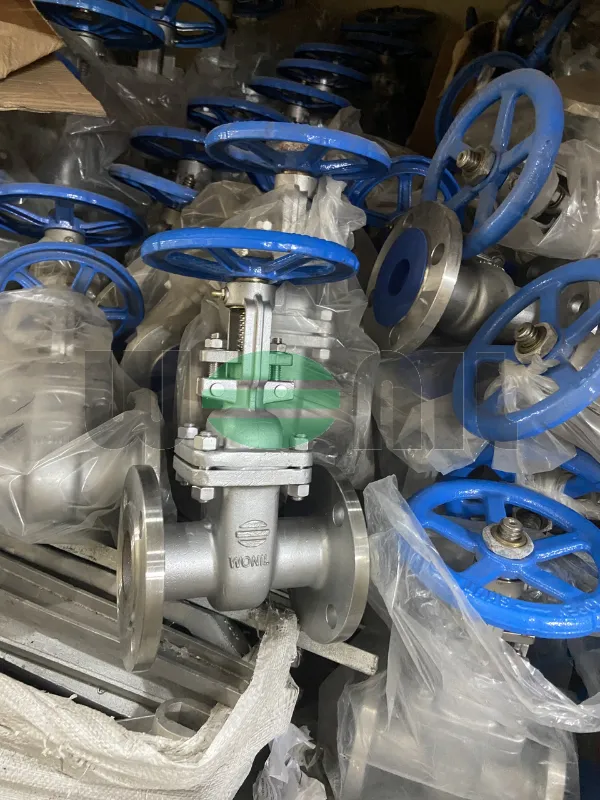

Van cổng tay quay Wonil

Wonil là một thương hiệu nổi tiếng trong lĩnh vực sản xuất các loại van công nghiệp, đặc biệt là van cổng Wonil dạng tay quay. Với chất lượng vượt trội, độ bền cao và khả năng hoạt động ổn định trong các môi trường khắc nghiệt. Chất liệu sản xuất inox 304 hoặc gang đúc FC phù hợp với nhiều ứng dụng, điển hình như hệ thống cấp nước, xử lý nước thải và công nghiệp hóa chất. Quan trọng, về giá thành van cổng tay quay Wonil thuộc tầm trung nên phù hợp với nhiều phân khúc khách hàng và phổ biến ở Việt Nam.

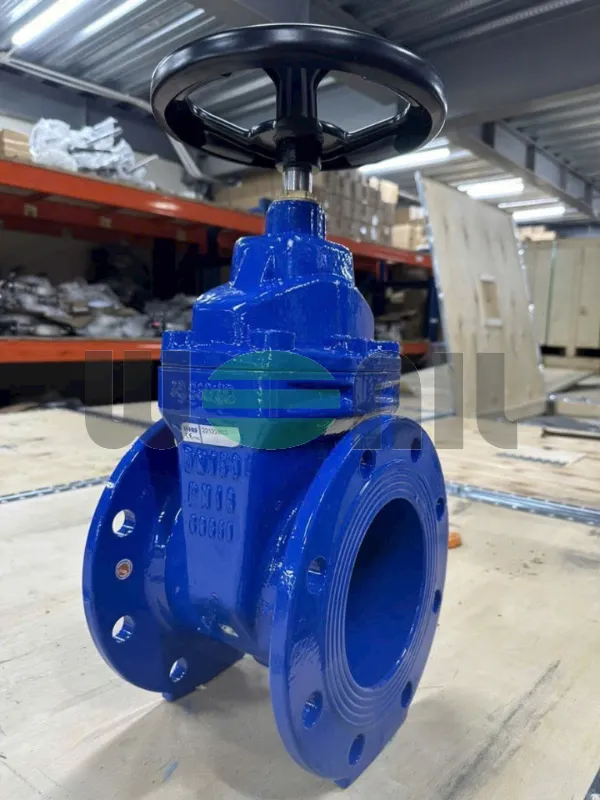

Van cổng tay quay FAF

Van cổng tay quay FAF là sản phẩm đến từ thương hiệu FAF – Thổ Nhĩ Kỳ, nổi bật với thiết kế chắc chắn và độ bền cao. Thân van được chế tạo từ gang cầu FCD450, phủ lớp sơn Epoxy cả trong lẫn ngoài giúp chống ăn mòn, chịu áp lực và nhiệt độ cao hiệu quả.

Với quy trình sản xuất và kiểm định nghiêm ngặt, van FAF đảm bảo chất lượng ổn định, hoạt động bền bỉ trong thời gian dài. Sản phẩm phù hợp với nhiều hệ thống công nghiệp và dân dụng như cấp thoát nước, nhà máy xử lý nước, hệ thống phòng cháy chữa cháy… đặc biệt được ưa chuộng nhờ mức giá cạnh tranh và hiệu suất vận hành tối ưu.

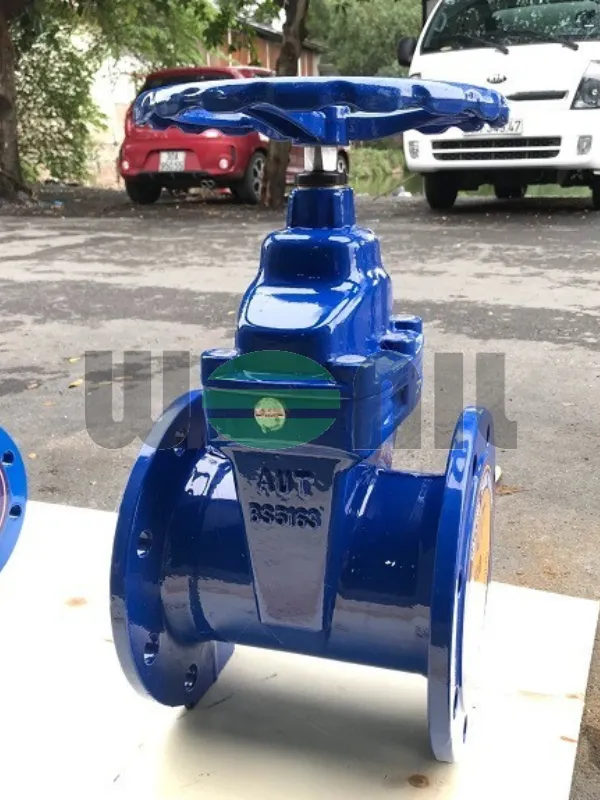

Van cổng tay quay AUT

Van cổng tay quay AUT là sản phẩm của thương hiệu AUT xuất xứ từ Malaysia chuyên dùng cho hạ tầng cấp thoát nước, PCCC, HVAC…Chất liệu van gang dẻo, kết nối lắp bích tiêu chuẩn BS, đĩa van bọc cao su. Ưu điểm độ bền cao, chống ăn mòn tốt và dễ dàng bảo trì, phù hợp với các ứng dụng trong ngành nước. Giá thành của van AUT thường thấp hơn Wonil và ShinYi nên đáp ứng tốt hệ thống có ngân sách đầu tư hạn hẹp.

>>> Có thể bạn quan tâm: Top 6 mẫu van cổng tay quay Wonil chất lượng nhất hiện nay

Ứng dụng van cửa tay quay trong công nghiệp

Van cổng tay quay được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp nhờ khả năng dễ vận hành, đóng mở nhanh. Điển hình như:

• Trong các hệ thống cấp nước, đặc biệt là trong các nhà máy xử lý nước, hệ thống cấp nước đô thị hoặc các công trình cấp nước nông thôn.
• Trong các nhà máy xử lý nước thải được lắp đặt trên đường ống dẫn nước thải để kiểm soát dòng chảy.
• Trong ngành công nghiệp dầu khí và các sản phẩm hóa dầu.
• Trong ngành công nghiệp hóa chất.
• Trong hệ thống HVAC, PCCC
• Trong các nhà máy sản xuất thực phẩm, dược phẩm.
• Trong hệ thống năng lượng, nhà máy điện, nhiệt điện.

Báo giá van cổng tay quay chính hãng

Về báo giá van cổng tay quay, hiện nay trên thị trường có rất nhiều đơn vị cung cấp và mỗi đơn vị lại có mức giá khác nhau. Bởi giá thành cụ thể phụ thuộc vào chất liệu, kích cỡ, phương thức kết nối và quan trọng là thương hiệu xuất xứ và đơn vị phân phối sản phẩm.

Chính vì thế, khi có nhu cầu mua hàng, tốt nhất quý khách nên tìm kiếm đơn vị uy tín, được đánh giá cao và thương hiệu van chất lượng để có mức giá tốt nhất. Nếu quý khách quan tâm đến van cổng tay quay của thương hiệu Wonilvn hãy liên hệ trực tiếp qua hotline của chúng tôi để được nhân viên tư vấn, hỗ trợ.

Chúng tôi cam kết sản phẩm chính hãng, chất lượng cao, dịch vụ chăm sóc khách hàng tốt, chính sách bảo hành minh bạch và giá thành cạnh tranh.
