Van bướm điều khiển khí nén: TOP 5 bán chạy & Nơi mua uy tín

Van bướm điều khiển khí nén là sản phẩm vận hành tự động có vai trò quan trọng trong các hệ thống tự động hóa, yêu cầu điều khiển từ xa. Vậy cấu tạo và nguyên lý hoạt động của loại van này như thế nào? Ứng dụng và ưu điểm nổi bật có gì đặc biệt? So với van bướm điều khiển điện nên dùng loại nào? Để hiểu rõ hơn hãy cùng chúng tôi tìm hiểu chi tiết qua bài viết dưới đây?

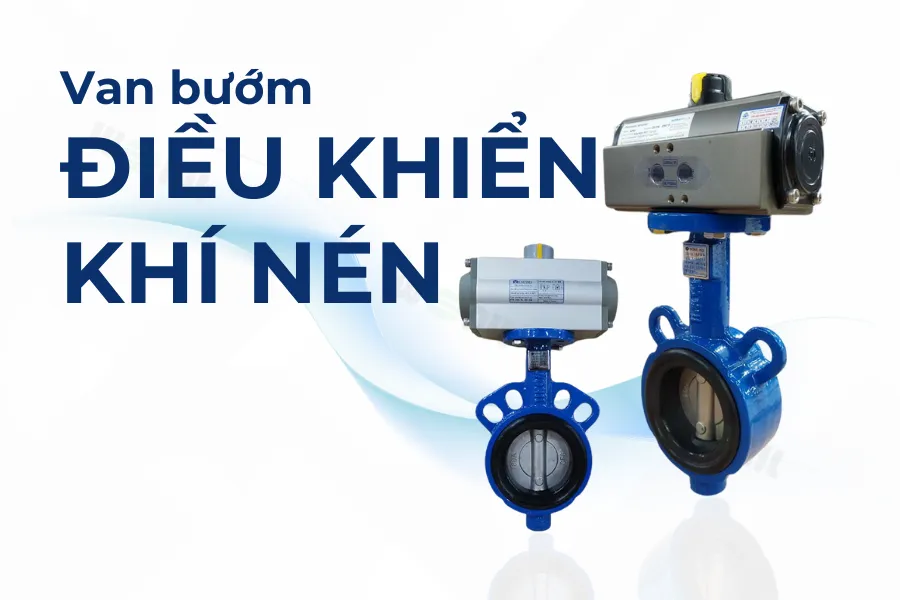

Giới thiệu van bướm điều khiển khí nén

Van bướm điều khiển khí nén là một trong những loại van bướm được được thiết kế phần điều khiển là bộ truyền động bằng khí nén. Khi đóng mở hay điều tiết van chỉ cần cấp nguồn khí nén phù hợp vào bộ điều khiển, mọi thao tác vận hành về sau sẽ được thực hiện hoàn toàn tự động.

Van bướm khí nén được sản xuất vận hành theo 2 kiểu tác động: tác động đơn, tác động kép.

• Tác động đơn khi hoạt động chỉ cần cấp khí nén 1 lần khi mở, khi đóng van lò xo sẽ thực hiện.
• Tác động kép ngược lại cần cấp khí nén ở cả 2 chu trình đóng và mở.

So với van bướm điều khiển điện, loại van này có lợi thế vượt trội về mức độ an toàn hơn. Vì sử dụng nguồn năng lượng khí nén để hoạt động, hạn chế tối đa được tình trạng chập cháy điện, gây nguy hiểm. Bên cạnh đó, cũng đáp ứng được các tiêu chí phù hợp với môi trường độc hại, hệ thống tự động hóa có quy mô, lưu lượng lớn.

Thông số kỹ thuật chung van bướm khí nén

Kích cỡ	DN40 – DN500
Chất liệu thân van	Inox, gang, nhựa
Đĩa van, trục van	Inox, gang
Tiêu chuẩn bộ khí nén	IP67, IP68
Kiểu đóng mở	ON/OFF, tuyến tính
Kiểu vận hành	Tác động đơn, tác động kép
Nhiệt độ	Max 180 độ C tùy chất liệu
Áp lực làm việc	PN16
Kết nối	Lắp bích, kẹp wafer, lug
Xuất xứ	Hàn Quốc, Đài Loan, Nhật Bản

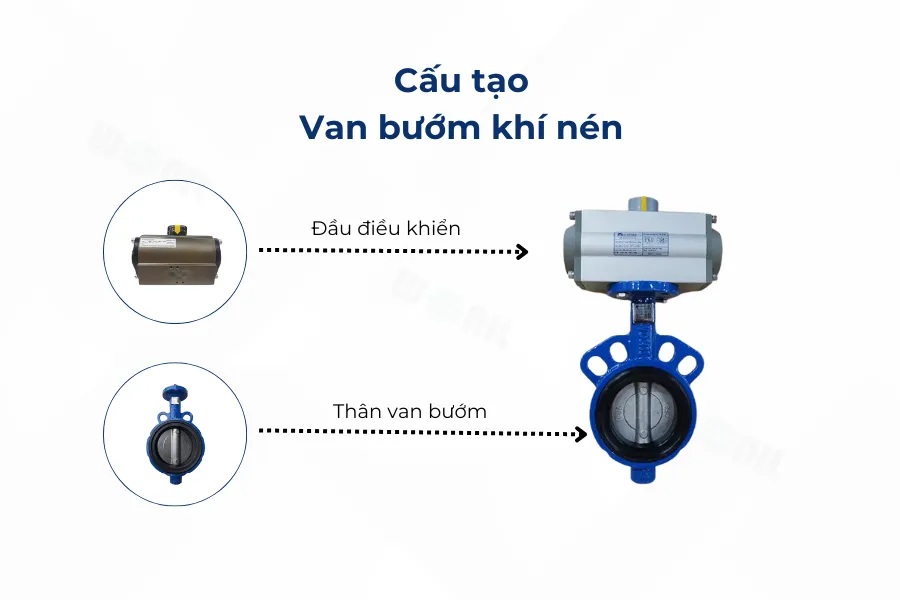

Cấu tạo

Về cấu tạo, van bướm điều khiển khí nén được thiết kế gồm 2 bộ phận chính là thân van bướm cơ và bộ điều khiển khí nén. Chi tiết như sau:

Thân van bướm cơ

Thân van bướm được đúc nguyên khối bằng gang, inox, thép hoặc nhựa, mỗi loại có những đặc tính khác nhau tùy thuộc môi trường lưu chất để lựa chọn. Đĩa van có dạng 2 nửa cánh bướm, hình tròn, được làm bằng inox chống ăn mòn với nhiệm vụ tiếp xúc trực tiếp và đóng, mở lưu chất.

Phần trục van bằng kim loại được dùng để kết nối, truyền chuyển động từ bộ điều khiển xuống đĩa van. Ngoài ra, ở giữa thân van và đường ống, xung quanh đĩa van còn được bọc gioăng cao su bằng EPDM hoặc PTFE để làm kín, chống rò rỉ.

Bộ điều khiển khí nén

Là bộ phận thực hiện nhiệm vụ điều khiển quá trình đóng, mở của van thông qua nguồn năng lượng khí nén. Với kết cấu gồm các bộ phận chi tiết như: thân bằng nhôm, piston, bánh răng truyền lực, lò xo 2 đầu, công cấp khí nén. Ở loại bộ điều khiển này có 2 loại tác động đơn chỉ cấp khí 1 đầu và tác động kép cần cấp khí ở cả 2 đầu.

Nguyên lý hoạt động

Van bướm điều khiển khí nén vận hành hoàn toàn tự động nhờ vào áp lực khí nén được cấp vào. Cụ thể:

• Ban đầu van ở trạng thái đóng, chưa được cấp nguồn khí nén, ngăn lưu chất đi qua.
• Khi cấp nguồn khí nén vào bộ điều khiển vào cổng cấp khí, áp lực khí nén sẽ đẩy piston dịch chuyển thông qua hệ thống bánh răng. Lúc này sẽ tạo ra chuyển động quay tác động lên trục van và đĩa van. Kết quả đĩa van dịch chuyển sang trạng thái mở, cho phép lưu chất đi qua.
• Khi cần đóng van, với dạng tác động đơn chỉ cần ngừng cấp khí lò xo bên trong sẽ tự động đẩy đĩa van về vị trí đóng. Còn ở dạng tác động kép cần cấp khí nén vào cổng còn lại để piston đẩy đĩa van về vị trí đóng, ngăn không cho dòng chảy đi qua.
• Tương tự như dạng điều khiển điện, ở mỗi chu trình đóng hoặc mở của van đều sẽ có công tắc ngắt điện và gửi thông báo hoạt động về trung tâm điều khiển.

Ưu điểm nổi bật của van bướm khí nén

✅ Thiết kế đa dạng mẫu mã, chất liệu, kiểu điều khiển đóng mở ON/OFF hoặc tuyến tính.

✅ Thời gian đóng mở nhanh, có thể đóng mở gần như tức thì, rất phù hợp cho các hệ thống yêu cầu phản hồi nhanh.

✅ Cơ chế vận hành tự động, không cần dùng nhiều nhân công nên giúp hệ thống tiết kiệm chi phí đáng kể.

✅ Dễ dàng tích hợp vào hệ thống điều khiển tự động nhờ khả năng kết nối với PLC, trung tâm điều khiển từ xa.

✅ Hoạt động an toàn trong môi trường nguy hiểm vì sử dụng khí nén, không dùng điện trực tiếp nên hạn chế được tình trạng cháy nổ, chập điện.

✅ Giá thành hợp lý, so với dạng điện chi phí thấp hơn tuy nhiên khi sử dụng yêu cầu hệ thống cần có khí nén.

✅ Bộ điều khiển khí nén được sản xuất tiêu chuẩn chống nước, chống bụi đạt IP67, IP68.

✅ Kiểu kết nối thân van với đường ống dạng lắp bích, kẹp wafer hoặc tai bích rút gọn tùy thuộc vị trí, kích cỡ hệ thống.

✅ Đáp ứng tốt vị trí lắp đặt dưới hầm, trên cao khó tiếp cận trực tiếp hay môi trường độc hại, ăn mòn mạnh.

✅ Được ứng dụng trong nhiều hệ thống có quy mô lớn, tự động hóa, điều kiện khắc nghiệt  như nước, hơi nóng, khí nén…

TOP 5 van bướm điều khiển khí nén đáng đầu tư

Nếu bạn đang tìm kiếm các thương hiệu van bướm điều khiển khí nén để lắp đặt trong hệ thống, dưới đây là top 5 thương hiệu không nên bỏ qua:

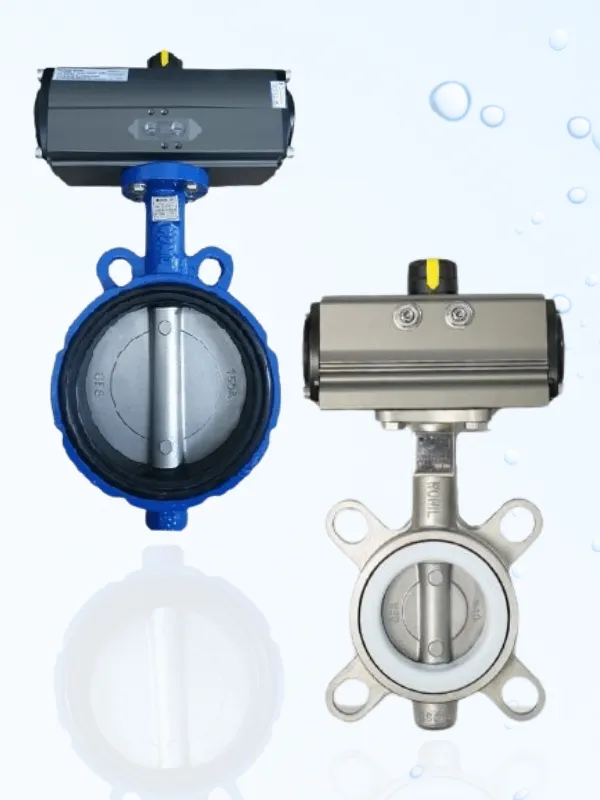

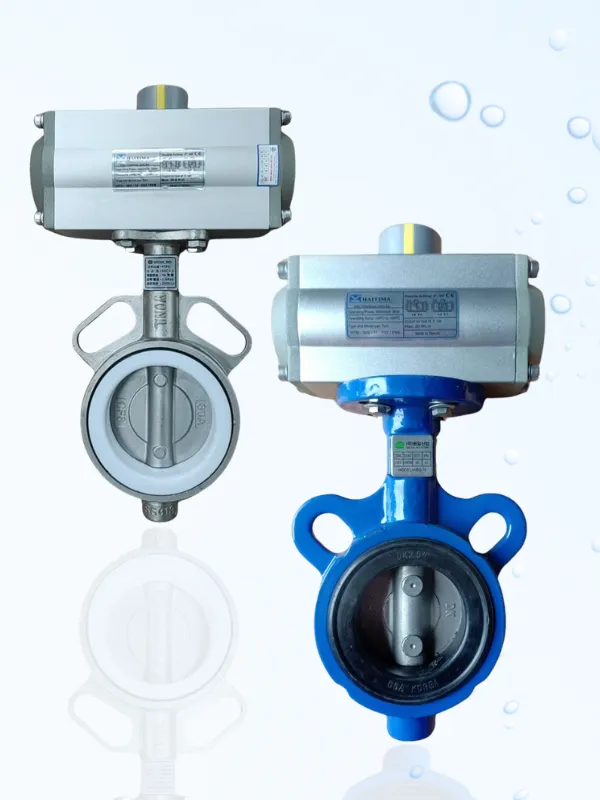

Van bướm khí nén Wonil

Van bướm điều khiển khí nén Wonil được sản xuất phần thân van bướm cơ của thương hiệu Wonil Hàn Quốc. Ưu điểm bền bỉ, đa dạng chất liệu, có khả năng chịu áp lực, nhiệt độ cao. Đặc biệt, chất lượng đạt tiêu chuẩn quốc tế, dây chuyền công nghệ hiện đại và giá thành cạnh tranh ở mức tầm trung. Theo đó, được ưa chuộng trong nhiều hệ thống như xử lý nước, HVAC, PCCC, dầu khí.

Van bướm điều khiển khí nén FAF

Thương hiệu tiếp theo là FAF xuất xứ từ Thổ Nhĩ Kỳ với công nghệ sản xuất đạt chuẩn châu Âu. Đặc điểm nhận diện chắc chắn, chất liệu van chủ yếu gang bên ngoài sơn Epoxy, thẩm mỹ tốt, chịu được điều kiện môi trường khắc nghiệt. Về giá thành của van cánh bướm điều khiển khí nén FAF so với các thương hiệu khác tương đối cao. Hệ thống ứng dụng chủ yếu trong ngành công nghiệp nặng, yêu cầu kỹ thuật cao, ngân sách đầu tư lớn.

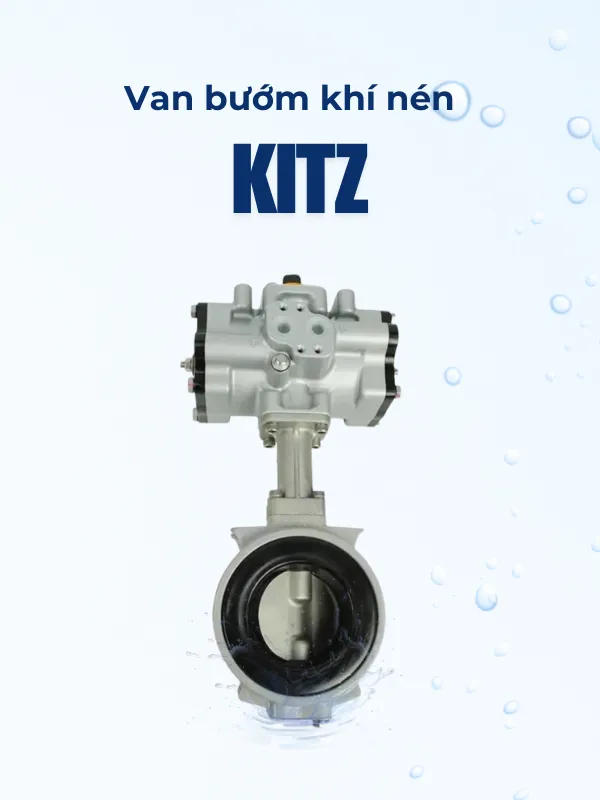

Van cánh bướm điều khiển khí nén Kitz

Van bướm Kitz điều khiển khí nén  là dòng van bướm có nguồn gốc từ thương hiệu Kitz Nhật Bản. Chất liệu van đa dạng các loại inox, nhôm, nhựa, thép, gang; nhiệt độ làm việc tối đa 250 độ C, áp lực PN16. Ưu điểm chất lượng cao cấp, thiết kế gọn nhẹ, vận hành ổn định, tuổi thọ bền và thích hợp cho hệ thống điều khiển tự động có yêu cầu nghiêm ngặt, chi phí đầu tư cao. Vì giá thành thuộc mức cao nhất.

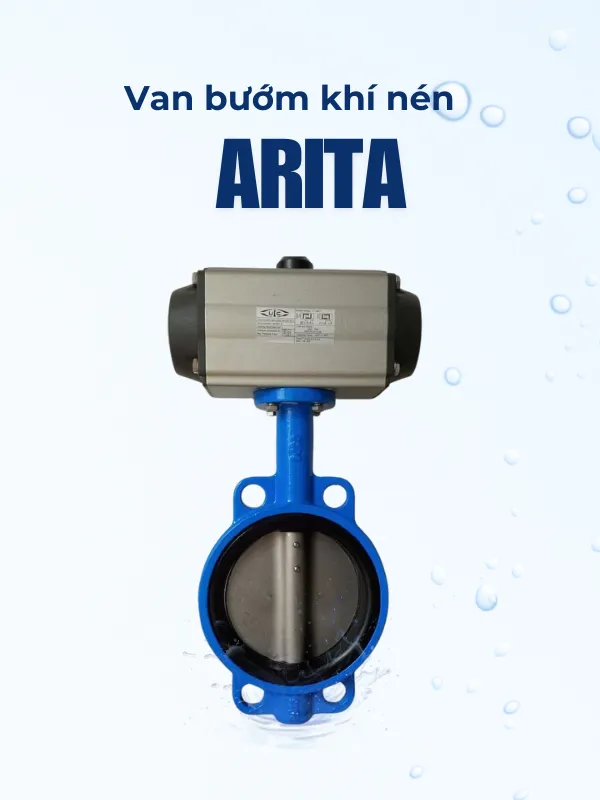

Van bướm Arita điều khiển khí nén

Van bướm điều khiển khí nén Arita là sản phẩm của thương hiệu Arita Malaysia phổ biến tại thị trường Đông Nam Á. Đây là lựa chọn tối ưu cho các dự án có quy mô nhỏ hoặc trung bình. Ưu điểm giá hợp lý, dễ sử dụng, vận hành linh hoạt, độ nhạy cao, phù hợp cho cả ứng dụng dân dụng và công nghiệp. Điển hình như cấp thoát nước sạch, xử lý nước thải, khí nén…

Van bướm điều khiển khí nén Bray

Van bướm điều khiển khí nén Bray là sản phẩm của thương hiệu Bray (Mỹ), được đánh giá cao nhờ độ bền, khả năng chống ăn mòn và hoạt động ổn định trong môi trường khắc nghiệt. Sản phẩm có đa dạng mẫu mã, phù hợp với nhiều hệ thống công nghiệp. Tuy nhiên, do thuộc phân khúc cao cấp nên giá thành khá cao. Người dùng nên cân nhắc ngân sách và chọn mua tại đơn vị uy tín để đảm bảo chất lượng và được hỗ trợ kỹ thuật tốt.

Nên dùng van bướm khí nén hay van bướm điều khiển điện?

Đây chắc chắn là câu hỏi thu hút được nhiều sự quan tâm nhất của đông đảo khách hàng, bởi cả 2 loại van đều là dạng điều khiển tự động. Do đó, khi cần lựa chọn loại phù hợp cho hệ thống cần cân nhắc nhiều tiêu chí, cụ thể:

Tiêu chí	Van bướm điều khiển điện	Van bướm điều khiển khí nén
Nguồn năng lượng sử dụng	Áp suất khí nén	Điện áp 24V, 220V, 380V
Tốc độ đóng mở	Nhanh, trung bình 1 – 2 giây	Chậm hơn từ 3 – 15 giây, tùy thuộc loại motor điện
Mức độ an toàn	Tốt	Kém hơn, dễ cháy nổ vì dùng nguồn điện
Chi phí đầu tư	Trung bình	Cao
Bảo trì, bảo dưỡng	Chi phí thấp, ít hư hỏng.	Chi phí cao, cần bảo dưỡng motor điện định kỳ.
Yêu cầu	Hệ thống lắp đặt phải có sẵn nguồn khí nén.	Cần nguồn điện ổn định.

Tóm lại, van cánh bướm điều khiển khí nén nên dùng trong hệ thống có sẵn nguồn năng lượng khí nén, cần đóng mở nhanh và yêu cầu an toàn cao. Van bướm điều khiển điện nên dùng trong hệ thống không có khí nén, điều khiển đóng mở chính xác, tự động hóa.

Ứng dụng van bướm điều khiển bằng khí nén

Theo thống kê, van bướm điều khiển khí nén là sản phẩm được ưu tiên lắp đặt trong hầu hết các hệ thống tự động  hóa, quy mô lớn và yêu cầu độ an toàn cao. Một số ứng dụng điển hình có thể kể đến như:

• Trong các hệ thống xử lý nước sạch, nước thải sinh hoạt và công nghiệp để kiểm soát dòng chảy lưu chất.
• Trong ngành công nghiệp hóa chất ăn mòn như axit, bazo.
• Trong hệ thống điều hòa không khí, thông gió giúp điều chỉnh luồng gió, lưu chất nhằm tiết kiệm năng lượng, nâng cao hiệu quả.
• Trong ngành thực phẩm, đồ uống để điều tiết lưu chất trong các dây chuyền sản xuất.
• Trong ngành công nghiệp dầu khí, năng lượng có áp lực cao.
• Trong hệ thống khí nén, lò hơi, lò sấy có điều kiện nhiệt độ cao.
• Trong hệ thống phục vụ tưới tiêu nông nghiệp có quy mô lớn.

Liên hệ mua van bướm điều khiển khí nén chính hãng

Trên thị trường hiện nay có rất nhiều đơn vị cung cấp van bướm điều khiển bằng khí nén, tuy nhiên không phải địa chỉ nào cũng đảm bảo xuất xứ rõ ràng, bảo hành minh bạch và chất lượng. Chính vì thế, việc lựa chọn được sản phẩm chất lượng, chính hãng là vấn đề quan trọng.

Một trong những địa chỉ lý tưởng quý khách nên cân nhắc lựa chọn là Wonilvn – đơn vị nhập khẩu và phân phối chính hãng các dòng van bướm khí nén Wonil từ Hàn Quốc. Quan trọng, tại thị trường Việt Nam, đây là đơn vị đáp ứng đầy đủ các tiêu chí cơ bản:

• Sản phẩm chính hãng 100%, nguồn gốc rõ ràng, CO, CQ đầy đủ.
• Nhập khẩu trực tiếp từ nhà máy, không qua trung gian nên giá thành luôn tối ưu, minh bạch và có chiết khấu cao với các đơn hàng có giá trị lớn.
• Kho hàng có sẵn full size, mẫu mã, chất liệu, quý khách có thể tham quan và lựa chọn.
• Giao hàng nhanh chóng toàn quốc, đáp ứng kịp tiến độ các công trình và dự án gấp.
• Đội ngũ kỹ thuật viên am hiểu sản phẩm, sẵn sàng tư vấn, hỗ trợ kỹ thuật, lắp đặt, bảo trì và hướng dẫn vận hành và bảo trì khi khách hàng cần.
• Sản phẩm được bảo hành chính hãng 24 tháng, kèm chính sách đổi trả linh hoạt và dịch vụ chăm sóc khách hàng tận tình sau bán hàng.

Để nhận báo giá chính xác sản phẩm, tại thời điểm quan tâm vui lòng liên hệ trực tiếp qua Hotline để được nhân viên tư vấn, hỗ trợ. Bởi mỗi thời điểm nhập hàng, mỗi chất liệu, kích cỡ sản phẩm sẽ có sự chênh lệch nhau, không có mức giá cố định.
