Van bướm điều khiển khí nén Haitima – Có sẵn, hỗ trợ lắp đặt
Van bướm điều khiển khí nén Haitima là một trong những thiết bị tự động hóa được sử dụng rộng rãi trong các hệ thống đường ống công nghiệp hiện nay. Sản phẩm kết hợp giữa van bướm cơ và bộ truyền động khí nén của thương hiệu Haitima Đài Loan. Ưu điểm đóng mở nhanh, độ an toàn cao, bền bỉ trong nhiều điều kiện môi trường khác nhau. Chi tiết về sản phẩm bài viết dưới đây chúng tôi sẽ giới thiệu cụ thể, cùng tìm hiểu nhé.
Giới thiệu van bướm điều khiển khí nén Haitima
Van bướm điều khiển bằng khí nén Haitima là một loại van bướm điều khiển bằng khí nén được ứng dụng phổ biến trong các hệ thống công nghiệp để đóng, mở hoặc điều tiết dòng chảy lưu chất. Thiết bị này gồm hai phần chính: thân van bướm cơ học và bộ truyền động khí nén tự động đến từ thương hiệu Haitima – một trong những hãng hàng đầu tại Đài Loan chuyên sản xuất bộ điều khiển. Với thiết kế hiện đại và khả năng vận hành ổn định, sản phẩm được đông đảo khách hàng tin tưởng lựa chọn.
Đặc điểm nhận diện của mẫu van này rất đơn giản, bộ khí nén có dạng hình hộp chữ nhật bo tròn 2 đầu, chất liệu thân hợp kim nhôm nguyên khối được sơn tĩnh điện bên ngoài màu bạc đặc trưng. Trên thân có tem nhôm ghi rõ thông số kỹ thuật gồm model, logo, áp lực… Ở mặt trước có 2 cổng cấp khí màu đỏ. Phía trên thân bộ khí nén có núm hiển thị trạng thái đóng mở màu xám vàng.
Thông số kỹ thuật chung van bướm khí nén hatima
| Kích cỡ | DN40 – DN500 |
| Chất liệu | Gang, inox 304, nhựa |
| Đĩa van | Inox 304 |
| Gioăng làm kín | PTFE, EPDM |
| Tiêu chuẩn bộ điện | IP67 |
| Nhiệt độ hoạt động | -20 – 200 độ C, tùy chất liệu |
| Áp lực làm việc | Tối đa PN16 |
| Áp khí nén đóng mở | 3-8 bar |
| Kiểu kết nối | Lắp bích, kẹp wafer, lug |
| Tiêu chuẩn kết nối | JIS10K, PN16 |
| Kiểu đóng mở | ON/OFF, tuyến tính |
| Xuất xứ | Haitima – Đài Loan |
Đặc điểm nổi bật của van bướm khí nén Haitima Đài Loan
✅ Thiết kế nhỏ gọn, tiết kiệm diện tích lắp đặt hơn so với van cổng, van cầu có cùng kích cỡ.
✅ Sử dụng bộ truyền động khí nén cho phép đóng/mở van nhanh và chính xác, giảm thời gian chu trình.
✅ Thân van thường được chế tạo từ gang, inox hoặc nhựa, phù hợp với nhiều loại môi trường làm việc khác nhau, từ nước, khí, hơi đến hóa chất.
✅ Bộ truyền động khí nén xuất xứ Haitima đạt tiêu chuẩn quốc tế, hoạt động ổn định, chất lượng cao, bền bỉ trong nhiều điều kiện môi trường lưu chất.
✅ Bộ điều khiển có hai tùy chọn linh hoạt là tác động đơn tự hồi về khi mất khí và tác động kép cần khí cho cả hai chu trình đóng/mở đáp ứng nhiều yêu cầu sử dụng khác nhau.
✅ Thân vỏ bộ khí nén bằng hợp kim nhôm nguyên khối, chống ăn mòn, hoạt động bền trong môi trường công nghiệp khắc nghiệt.
✅ Gioăng làm kín bằng EPDM, NBR hoặc PTFE giúp van vận hành an toàn, chống rò rỉ lưu chất ra bên ngoài.
✅ Dễ dàng tích hợp thêm phụ kiện như công tắc hành trình, van điện từ, bộ điều khiển tuyến tính để điều khiển từ xa hoặc kết nối với hệ thống điều khiển trung tâm.
✅ Được ứng dụng rộng rãi trong nhiều hệ thống từ dân dụng đến công nghiệp, cụ thể trong nhiều môi trường lưu chất: nước, hơi nóng, khí nén, dầu, gas…
Gợi ý các loại van bướm khí nén Haitima được dùng nhiều hiện nay

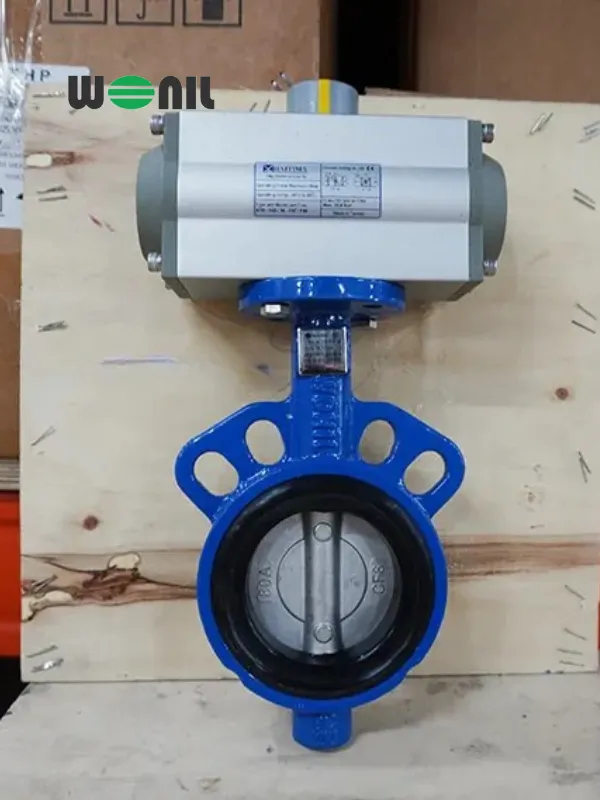

Van bướm gang cánh inox điều khiển khí nén Haitima
Là loại van có thân bằng gang dẻo, đĩa van làm từ inox 304 hoặc 316, phù hợp với môi trường có tính ăn mòn nhẹ. Ưu điểm kết cấu chắc chắn, giá thành hợp lý, được sử dụng nhiều trong hệ thống nước, HVAC, xử lý nước thải. Kết nối dạng wafer, lắp bích hoặc tai bích rút gọn, sử dụng bộ điều khiển khí nén Haitima tác động đơn hoặc kép tùy nhu cầu.
| THÔNG SỐ KỸ THUẬT | ẢNH ĐẠI DIỆN MINH HỌA |
|
 |
Van bướm inox Wonil 304 điều khiển khí nén Haitima
Van bướm inox Wonil 304 điều khiển khí nén Haitima là sản phẩm có phần thân van cánh bướm Wonil dạng cơ được sản xuất bởi thương hiệu Wonil Hàn Quốc, phần điều khiển khí nén của Haitima Đài Loan. Chất liệu chủ yếu inox 304 chống ăn mòn tốt, làm việc tốt trong điều kiện khắc nghiệt có nhiệt độ, áp lực cao. Ưu điểm độ bền vượt trội, vận hành ổn định và tuổi thọ cao. Hệ thống ứng dụng thích hợp cho ngành thực phẩm, hóa chất, dược phẩm hoặc môi trường có độ sạch cao.
| THÔNG SỐ KỸ THUẬT | ẢNH ĐẠI DIỆN MINH HỌA |
|
 |

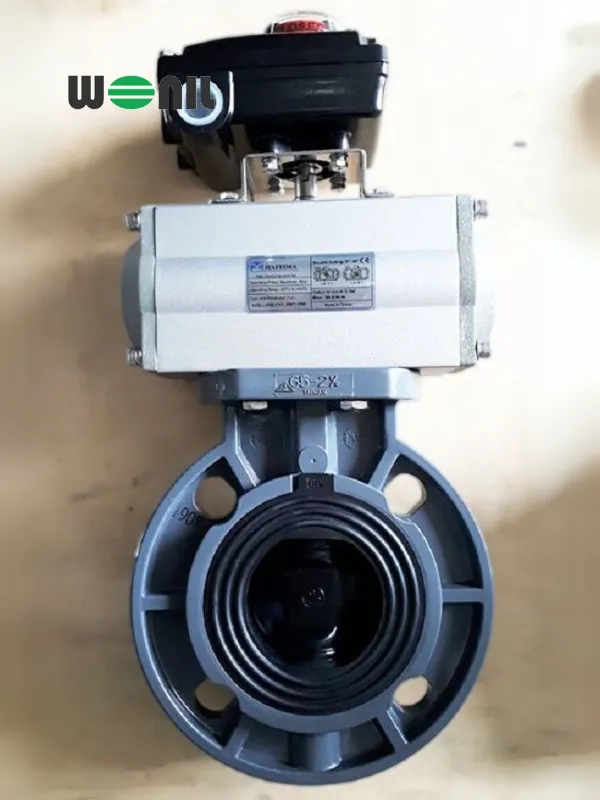

Van bướm nhựa điều khiển khí nén Haitima
Là dòng van có thân van được làm từ nhựa PVC, UPVC hoặc CPVC; đĩa van có thể là nhựa tùy yêu cầu. Ưu điểm trọng lượng nhẹ, dễ vận chuyển và lắp đặt, phù hợp với môi trường axit, bazo, nước muối… So với các chất liệu khác giá thành rẻ hơn nhưng khả năng chịu nhiệt độ và áp lực kém hơn và bị giới hạn trong một khoảng nhất định.
| THÔNG SỐ KỸ THUẬT | ẢNH ĐẠI DIỆN MINH HỌA |
|
 |
Hướng dẫn lắp đặt van bướm điều khiển khí nén Haitima
Với van bướm khí nén Haitima mặc dù sử dụng nguồn năng lượng để vận hành, an toàn hơn nhưng khi lắp đặt van cần tuân thủ hướng dẫn dưới đây để van hoạt động ổn định, bền bỉ:
Bước 1: Chuẩn bị
- Chuẩn bị đầy đủ các dụng cụ như cờ lê, mỏ lết, bulong, đai ốc, gioăng làm kín, mặt bích, van bướm điều khiển khí nén Haitima.
- Kiểm tra kỹ tình trạng van và bộ điều khiển khí nén trước khi lắp xem có bị móp méo, hư hỏng, rò rỉ.
- Làm sạch đường ống và bề mặt mặt bích để loại bỏ bụi, tạp chất có thể làm ảnh hưởng đến độ kín.
- Chuẩn bị khí nén có áp suất phù hợp (thường từ 5–8 bar) để vận hành bộ điều khiển.
Bước 2: Lắp van vào đường ống
- Đưa van vào vị trí lắp đặt, với dạng lắp bích nếu đường ống chưa có mặt bích cần hàn mặt bích vào đường ống.
- Sau đó căn chỉnh sao cho trục van vuông góc với tâm của đường ống và không bị lệch.
- Lắp gioăng làm kín vào vị trí kết nối, chèn bulong, đai ốc và dùng cờ lê siết chặt đều tay theo trục đối xứng, tránh siết mạnh sẽ cong vênh, nứt vỡ mặt bích.
Bước 3: Lắp đặt và đấu nối khí nén
- Kết nối dây khí nén vào hai cổng điều khiển trên bộ truyền động khí nén.
- Nếu có công tắc hành trình hoặc bộ điều khiển tuyến tính, tiến hành đấu điện theo sơ đồ kỹ thuật được dán trên thân bộ điều khiển.
Bước 4: Kiểm tra và vận hành thử nghiệm
Sau khi hoàn tất việc lắp đặt, tiến hành cấp khí nén để kiểm tra hoạt động đóng/mở của van. Quan sát xem van vận hành ổn định không, có bị kẹt không, có bị rò rỉ lưu chất ra bên ngoài. Nếu không phát hiện vấn đề có thể đưa vào hoạt động chính thức trong hệ thống.
Lưu ý khi lắp đặt van bướm điều khiển khí nén Haitima
Dưới đây là những lưu ý quan trọng khi lắp đặt van bướm điều khiển bằng khí nén Haitima để đảm bảo an toàn, độ bền và hiệu quả vận hành:
- Không siết chặt van khi đĩa đang đóng hoàn toàn mà phải để đĩa van mở một góc nhỏ khi lắp vào đường ống để tránh kẹt hoặc va đập vào mặt bích.
- Lắp đúng hướng dòng chảy, chiều đúng được ký hiệu bằng mũi tên chỉ hướng trên thân van, cần lắp đúng để van hoạt động ổn định và tránh mài mòn không đều.
- Không sử dụng lực quá mạnh khi siết bulong mặt bích để tránh cong vênh thân van và rò rỉ tại vị trí làm kín.
- Kiểm tra áp suất khí nén đầu vào đảm bảo nguồn khí phải ổn định, sạch và có áp từ 5–8 bar. Tốt nhất nên lắp bộ lọc khí để bảo vệ bộ truyền động.
- Không được dùng vật nặng hoặc dụng cụ gõ trực tiếp vào thân van hoặc bộ điều khiển vì có thể gây móp méo, hỏng hóc.
- Lưu ý khi đấu nối phụ kiện điều khiển, nếu có sử dụng van điện từ, công tắc hành trình hoặc PLC, cần đấu đúng sơ đồ và kiểm tra tín hiệu đầu vào/ra.
- Để lại không gian tối thiểu phía trên van để dễ dàng tháo/lắp bộ khí nén khi bảo trì.
- Không sử dụng cho môi trường vượt quá nhiệt độ/áp suất cho phép để tránh vận hành sai điều kiện thiết kế.
Địa chỉ mua van bướm khí nén Haitima chính hãng, giá tốt
Hiện nay trên thị trường có rất nhiều đơn vị cung cấp van bướm điều khiển khí nén Haitima uy tín, chất lượng. Nổi bật trong số đó có https://wonil.vn/ là đơn vị có hơn 16 năm kinh nghiệm trong lĩnh vực nhập khẩu, phân phối các dòng van của thương hiệu Wonil Hàn Quốc.
Với sản phẩm van bướm Haitima điều khiển khí nén, chúng tôi cung cấp dòng van cơ của Wonil kết hợp bộ truyền động khí nén Haitima. Sản phẩm không chỉ đảm bảo chất lượng tốt, chính hãng, vận hành ổn định, hiệu suất cao mà còn có tuổi thọ lâu dài, đáp ứng tốt nhiều môi trường lưu chất, kể cả điều kiện khắc nghiệt.
Thêm vào đó, Wonil còn cam kết nhập khẩu trực tiếp 100%, đầy đủ giấy tờ chứng nhận CO, CQ. Chính sách bảo hành minh bạch, lỗi 1 đổi 1 theo cơ chế của nhà sản xuất. Đặc biệt, về giá thành nhờ khâu nhập khẩu không qua trung gian nên tối ưu được chi phí, đảm bảo mức giá hợp lý, cạnh tranh nhất.
Để nhận báo giá chính xác nhất về sản phẩm, tại thời điểm quan tâm vui lòng liên hệ trực tiếp qua Hotline để được tư vấn, hỗ trợ.
