Van cổng DN100: Tư vấn chọn & Lắp đặt chuẩn kỹ thuật

Trong các hệ thống đường ống công nghiệp, cấp thoát nước hay phòng cháy chữa cháy, van cổng DN100 là một thiết bị không thể thiếu. Với khả năng đóng mở hoàn toàn dòng chảy, kích thước tiêu chuẩn DN100 phù hợp cho nhiều công trình vừa và lớn.  Vậy van cổng DN100 là gì? Có những loại nào phổ biến và cần lưu ý gì khi lắp đặt? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.

Giới thiệu về van cổng DN100

Van cổng DN100 là thiết bị được lắp đặt trong các hệ thống đường ống để đóng mở và điều tiết dòng chảy lưu chất. Thiết kế van DN100 tương đương với đường ống lắp đặt có đường kính phi 114mm, theo hệ inch là 4 inch. Hệ thống môi trường lưu chất ứng dụng phổ biến: nước, hơi nóng, khí nén, hóa chất…

Về cấu tạo, van chặn DN100 được kết cấu gồm các bộ phận: thân van, đĩa van, trục van, bộ điều khiển, gioăng làm kín. Phần điều khiển có thể là dạng tay quay hoặc tự động bằng motor điện, bộ truyền động khí nén. Hai bên thân van được thiết kế kết nối với đường ống dạng nối bích chắc chắn, an toàn.

Về nguyên lý vận hành, khi đóng, mở van cần tác động lực xoay tay quay theo cùng hoặc chiều, ngược chiều kim đồng hồ hoặc cấp điện, khí nén vào bộ điều khiển. Lúc này trục van sẽ nhận tác động kéo đĩa van nang lên hoặc đẩy hạ xuống để ngăn chắn, cho phép dòng chảy lưu chất đi qua van.

Thông số kỹ thuật van chặn DN100

Kích cỡ	DN100
Chất liệu thân	Inox, gang, đồng, thép
Ty van	Inox, thép SS410
Đĩa van	Đồng, inox
Kiểu kết nối	Lắp bích
Bộ điều khiển	Tay quay, motor điện, bộ truyền động khí nén
Áp lực làm việc	PN16, PN25
Nhiệt độ hoạt động	Tùy chất liệu
Gioăng làm kín	EPDM, PTFE
Ứng dụng	Nước, hơi nóng, dầu, khí…
Xuất xứ	Hàn Quốc, Đài Loan, Nhật Bản

Lý do nên chọn van cổng DN100 trong các hệ thống

✅ Kích thước DN100 thông dụng cho các hệ thống có lưu lượng trung bình đến lớn, dễ dàng lắp đặt, bảo trì và bảo dưỡng.

✅ Khi van ở trạng thái mở hoàn toàn, dòng chảy không bị cản trở bởi đĩa van nên giảm thất thoát áp lực, lưu chất.

✅ Kết nối lắp bích chắc chắn, chống rung lắc và sử dụng gioăng cao su làm kín chống rò rỉ lưu chất ra bên ngoài.

✅ Ty van được thiết kế dạng ty nổi dễ quan sát trạng thái vận hành hoặc ty chìm tiết kiệm diện tích.

✅ Đa dạng kiểu điều khiển: tay quay, điều khiển điện hoặc điều khiển khí nén phù hợp với nhiều hệ thống, vị trí lắp đặt.

✅ Vật liệu chế tạo inox, gang, thép đảm bảo thích ứng với nhiều môi trường lưu chất khác nhau.

✅ Giá thành hợp lý, tối ưu chi phí đầu tư cho hệ thống.

✅ Ứng dụng linh hoạt trong nhiều lĩnh vực, công trình: cấp thoát nước, PCCC, thực phẩm, xử lý nước thải…

Các loại van cổng DN100 chất lượng, phổ biến hiện nay

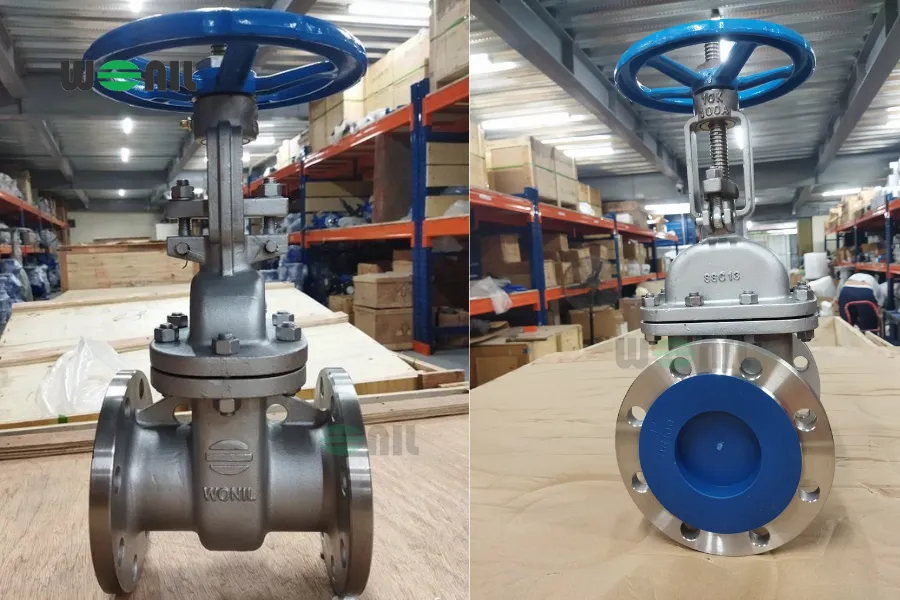

Van cổng DN100 Wonil

Mẫu sản phẩm đầu tiên không thể bỏ qua van cổng DN100 Wonil xuát xứ từ thương hiệu Wonil nổi tiếng hàng đầu tại Hàn Quốc về chất lượng, độ bền. Thân van cổng Wonil thường được làm bằng gang đúc FC phủ epoxy chống ăn mòn hoặc inox 304. Kết nối mặt bích tiêu chuẩn JIS10K dễ lắp đặt vào nhiều hệ thống. Thiết kế van có cả dạng ty nổi, ty chìm đáp ứng tốt nhiều hệ thống như cấp thoát nước, PCCC, nước thải, hóa chất… Đây cũng là loại van có giá thành tâm trung nên được sử dụng phổ biến tại Việt Nam.

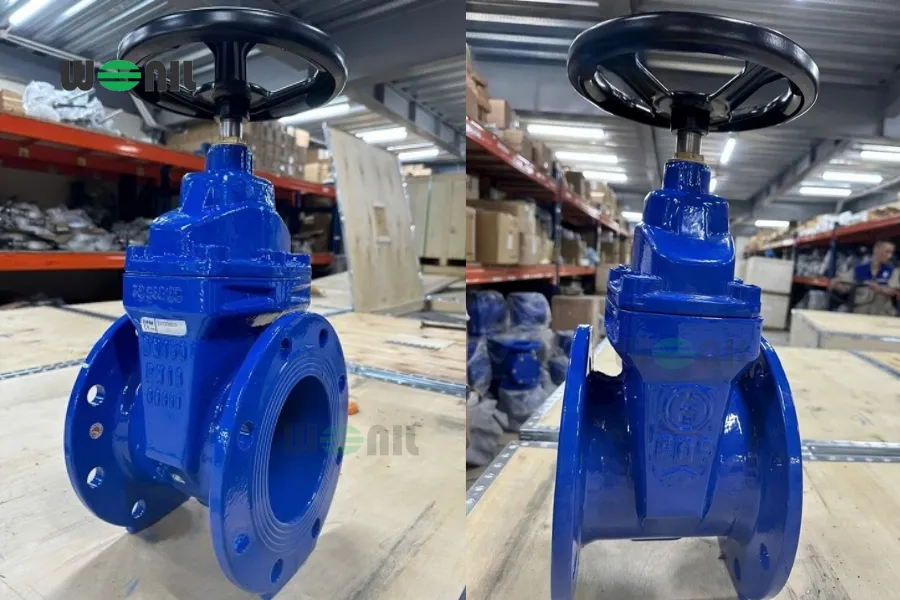

Van cửa DN100 FAF

Van cổng DN100 FAF là sản phẩm đượ sản xuất bởi thương hiệu FAF chất lượng cao chuyên về thiết bị công nghiệp tại Thổ Nhĩ Kỳ. Ưu điểm thiết kế chắc chắn, hiện đại, thẩm mỹ cao, chất liệu thân van gang, tiêu chuẩn mặt bích BS. Hệ thống ứng dụng chủ yếu trong ngành công nghiệp nặng, hóa chất, cấp thoát nước. Nhược điểm giá thành cao, cao hơn Wonil.

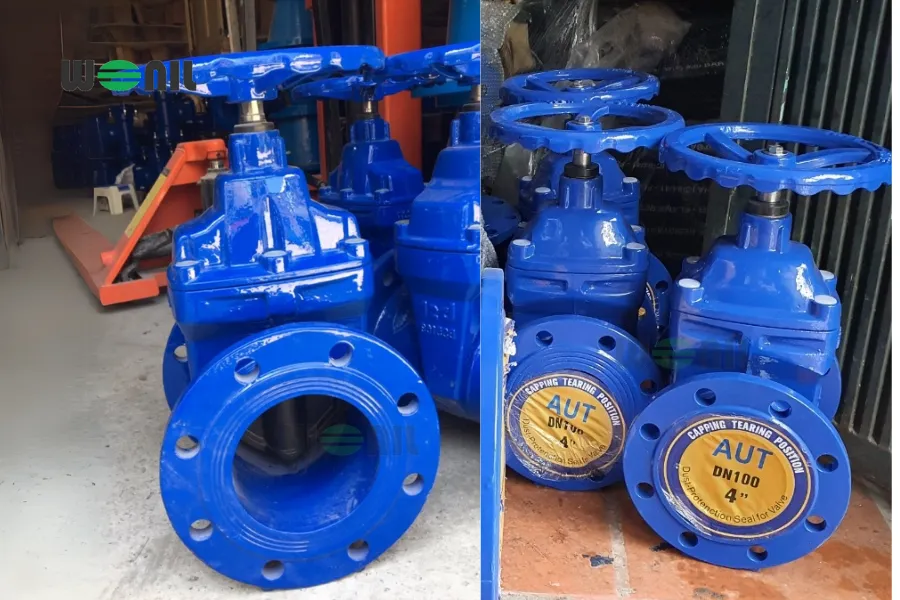

Van chặn DN100 AUT

Đây là dòng sản phẩm phổ biến ở Đông Nam Á, được sản xuất bởi thương hiệu AUT Malaysia. So với 2 thương hiệu ở trên giá thành rẻ hơn nhưng vẫn đảm bảo chất lượng ổn định và dễ tìm phụ kiện thay thế. Hệ thống ứng dụng các công trình dân dụng và nhà máy quy mô vừa, phổ biến nhất dùng cho cấp nước, PCCC, thoát nước công nghiệp.

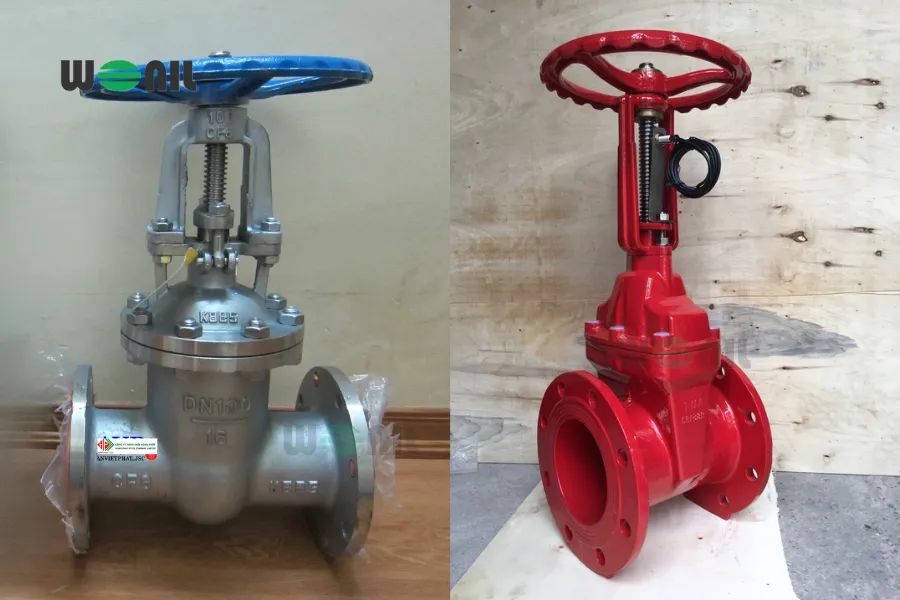

Van cổng DN100 ty nổi

Van chặn DN100 ty nổi là loại van được thiết kế phận ty van khi vận hành sẽ lộ ra ngoài giúp người dùng dễ nhận biết trạng thái đóng/mở. Theo đó, thường được dùng trong hệ thống yêu cầu dễ kiểm tra và bảo trì. Tuy nhiên, chiều cao van thay đổi theo trạng thái đóng/mở nên cần không gian lắp đặt rộng.

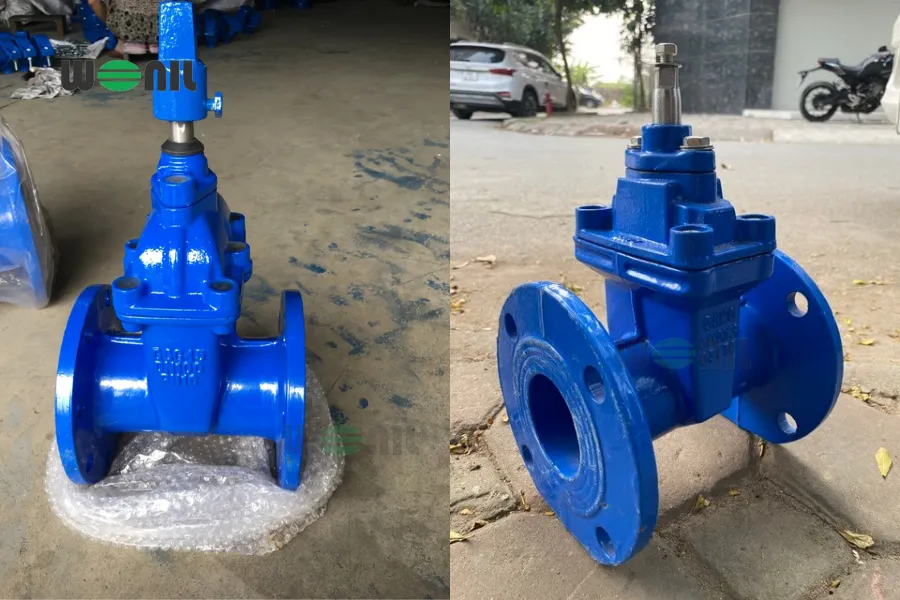

Van cổng DN100 ty chìm

Van cổng DN100 ty chìm phần trục van nằm ẩn bên trong thân van, chiều cao không thay đổi khi đóng/mở. Vị trí lắp đặt phù hợp có không gian hẹp hoặc âm dưới mặt đất. Ưu điểm thiết kế nhỏ gọn nhưng khó nhận biết trạng thái mở hay đóng bằng mắt thường như dạng ty nổi. Hệ thống ứng dụng phổ biến cấp nước đô thị, PCCC, trạm cấp nước ngầm.

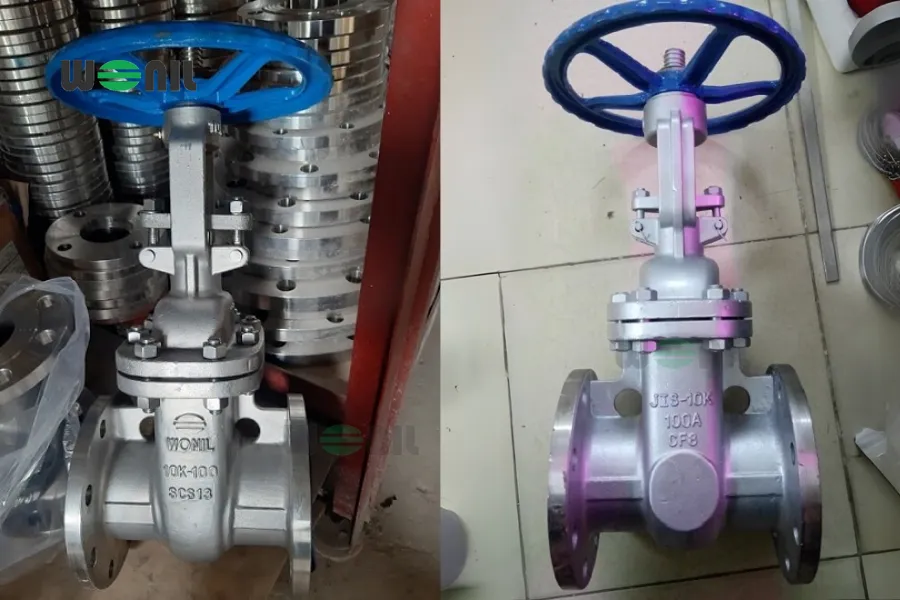

Van cổng DN100 ty inox

Van cửa DN100 inox là loại van được chế tạo toàn thân bằng inox 304 hoặc inox 316, chống ăn mòn tốt, bền bỉ trong môi trường chứa hóa chất, nước biển, nước thải. Mặc dù giá thành cao hơn chất liệu gang, nhưng đáng đầu tư cho môi trường khắc nghiệt, ngoài trời hoặc yêu cầu độ bền cao.

>>> Xem thêm: Van cổng DN50 loại nào tốt? Top thương hiệu nên mua

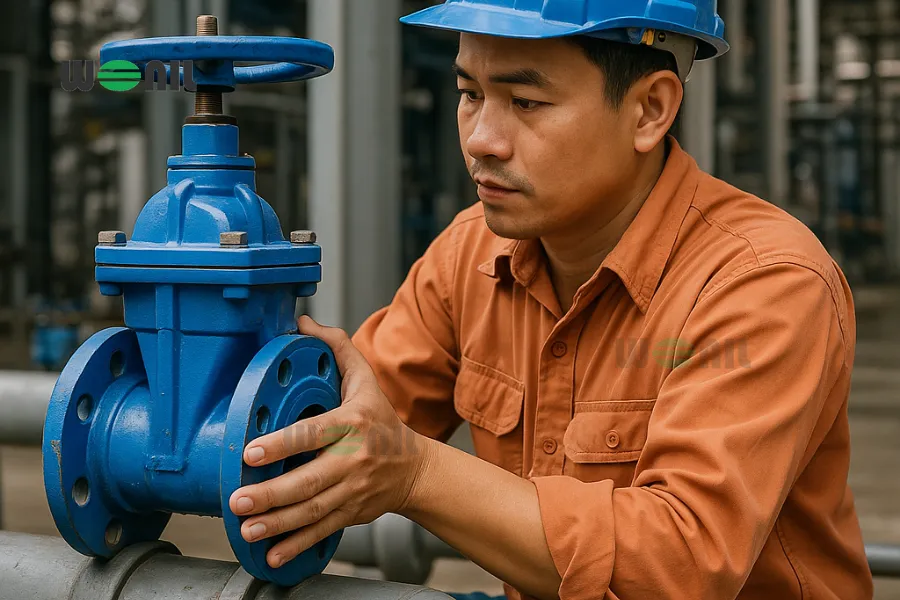

Hướng dẫn lắp đặt van cổng DN100 chính xác

Với kết nối mặt bích khi lắp đặt van cổng DN100 để chắc chắn van vận hành ổn định, chắc chắn cần tuân thủ hướng dẫn dưới đây:

Bước 1: Chuẩn bị

Đầu tiên, cần chuẩn bị đầy đủ các dụng cụ, thiết bị cần thiết phục vụ cho quá trình lắp đặt như mặt bích, gioăng cao su, cờ lê, mỏ lết, bulong, đai ốc và van cổng DN100. Riêng với van cổng DN100 cần kiểm tra xem đúng kích cỡ, chất liệu chưa, van có bị trầy xước, móp méo không.

Bước 2: Chọn vị trí lắp đặt

Tiếp theo, cần chọn vị trí lắp đặt van trên đường ống, nên chọn vị trí dễ tiếp cận, không bị che khuất và tốt nhất là trên đường ống thẳng tránh các đoạn cong dòng chảy không ổn định.

Bước 3: Tiến hành lắp đặt

Đưa van vào vị trí lắp đặt, nếu đường ống chưa có mặt bích cần hàn mặt bích vào đường ống trước. Sau đó mới đưa van vào vị trí, ở bước này cần lưu ý đảm bảo van lắp đúng chiều dòng chảy, trên thân van thường có mũi tên chỉ hướng chính xác được nhà sản xuất dập nổi.

Tiếp đến, chèn gioăng cao su vào giữa 2 mặt bích của van và đường ống để đảm bảo độ kín. Căn chỉnh mặt bích và lắp bulong, đai ốc đối xứng vào 2 mặt bích. Dùng tay siết nhẹ để cố định, sau đó dùng cờ lê siết chặt từ từ theo hình chữ X để lực được phân bố đều, tránh siết lệch một bên gây biến dạng van hoặc vỡ gioăng.

Bước 4: Kết nối nguồn điện, khí nén

Bước này sẽ được thực hiện với dạng van điều khiển tự động bằng điện hoặc bộ truyền động khí nén. Sau khi lắp xong phần van cơ cần kết nối đầu điều khiển với nguồn điện áp, khí nén phù hợp. Lưu ý quan trọng cần thực hiện theo hướng dẫn của nhà sản xuất và tốt nhất nên nhờ sự hỗ trợ từ kỹ thuật viên có chuyên môn để đảm bảo an toàn.

Bước 5: Kiểm tra

Sau khi lắp đặt xong, kiểm tra lại một lần nữa vị trí kết nối và mở nhẹ van cho lưu chất đi qua xem có bị rò rỉ hay gặp vấn đề gì không. Nếu không rò rỉ có thể mở hoàn toàn để hệ thống vận hành bình thường.

Lưu ý quan trọng khi lắp đặt van cửa DN100

Dưới đây là những lưu ý quan trọng khi lắp đặt van cổng DN100 cần đặc biệt chú ý để đảm bảo an toàn, độ kín và độ bền lâu dài cho hệ thống:

• Đảm bảo lắp đúng hướng dòng chảy được dập nổi trên thân van tránh lắp sai sẽ ảnh hưởng đến hiệu suất đóng kín và gây hư hại cánh van.
• Nên lắp trên đường ống thẳng, tránh gần co, tê, cút để giúp dòng chảy ổn định và bảo vệ cánh van khỏi tác động xói mòn mạnh.
• Khi siết mặt bích, cần siết đối xứng theo hình chữ X, để tránh lệch trục và làm vỡ gioăng.
• Đường ống, van, gioăng cao su cần lắp đặt phải được loại bỏ sạch sẽ rác thải, cặn bẩn để tránh gây rò rỉ hoặc hỏng gioăng cao su.
• Lắp đúng kiểu van ty nổi hoặc ty chìm, dạng ty nổi cần không gian thẳng đứng đủ lớn để trục nâng lên khi mở. Dạng ty chìm nên có chỉ báo đóng/mở, vì không quan sát được trực tiếp.
• Kiểm tra tình trạng rò rỉ sau khi lắp, nếu phát hiện vấn đề có rò, xả áp nên kiểm tra lại gioăng, mặt bích hoặc bulong.
• Với van dùng cho nước thô hoặc nước có cặn nên lắp thêm lưới lọc Y để bảo vệ van.
• Với hệ thống PCCC, nên lắp van báo động hoặc công tắc giám sát nếu yêu cầu.

Hy vọng qua bài viết trên đây sẽ giúp quý khách nắm được các mẫu, thương hiệu van chặn DN100 chất lượng và hướng dẫn lắp đặt van đúng kỹ thuật, chính xác. Nếu quý khách đang tìm giải pháp van chất lượng cho đường ống DN100, van cổng DN100 chắc chắn là lựa chọn tối ưu không thể bỏ qua. Hãy liên hệ trực tiếp qua Hotline của Wonilvn để được tư vấn, hỗ trợ nhé.
