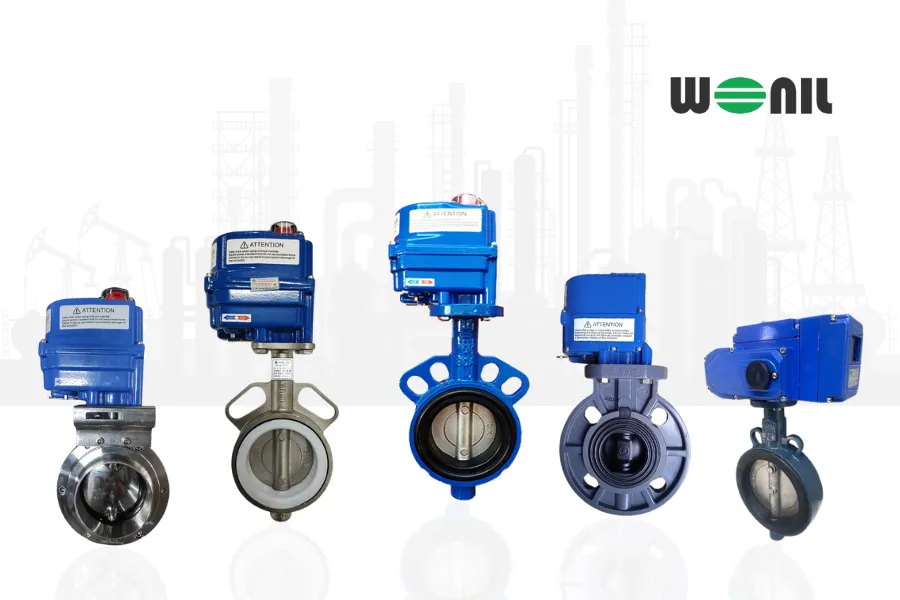

Van bướm điều khiển điện: Cấu tạo, Phân loại, Ứng dụng

Van bướm điều khiển điện là một trong những thiết bị không thể thiếu trong hệ thống đường ống công nghiệp hiện đại yêu cầu tự động hóa cao, vận hành chính xác và tiết kiệm nhân lực. Với khả năng đóng/mở nhanh, có thể điều khiển từ xa, đặc biệt phù hợp trong những môi trường yêu cầu kiểm soát lưu chất chặt chẽ và liên tục. Trong bài viết này, chúng tôi sẽ giới thiệu chi tiết về cấu tạo, nguyên lý hoạt động, phân loại, ứng dụng, cùng tìm hiểu nhé!

Van bướm điều khiển điện là gì?

Van bướm điều khiển điện là dòng sản phẩm được điều khiển tự động bằng motor điện, không cần dùng sức người như các loại van cơ. Với thiết kế gồm 2 phần: phần thân van bướm cơ và phần điều khiển là động cơ điện sử dụng nguồn điện áp 24V, 220V, 380V…

Hiện nay, van bướm điện đang dần thay thế các loại van cơ nhờ khả năng vận hành tự động, độ chính xác cao. Đặc biệt, đáp ứng tốt môi trường độc hại và các vị trí lắp đặt khó tiếp cận cần điều khiển từ xa. Mặc dù giá thành cao nhưng nổi bật về chất lượng, hiệu suất nên được sử dụng phổ biến trong hầu hết các hệ thống.

Thông số kỹ thuật

Kích cỡ	DN40 – DN500 (Nhận đặt hàng kích thước theo yêu cầu)
Chất liệu thân van	Inox, gang, nhựa
Đĩa van, trục van	Inox, gang
Nguồn điện áp	24V, 220V, 380V
Áp suất làm việc	PN10, PN16, PN25
Công suất	20W, 40W, 90W, 120W, 140W
Tiêu chuẩn bộ điện	IP67, IP68
Kiểu đóng mở	ON/OFF, tuyến tính
Nhiệt độ	-10 độ C đến 200 độ C
Áp lực làm việc	PN16
Kết nối	Lắp bích, kẹp wafer, lug
Tiêu chuẩn lắp mặt bích	JIS, BS, ANSI, DIN, PN16, JIS10K
Xuất xứ	Hàn Quốc, Đài Loan, Nhật Bản

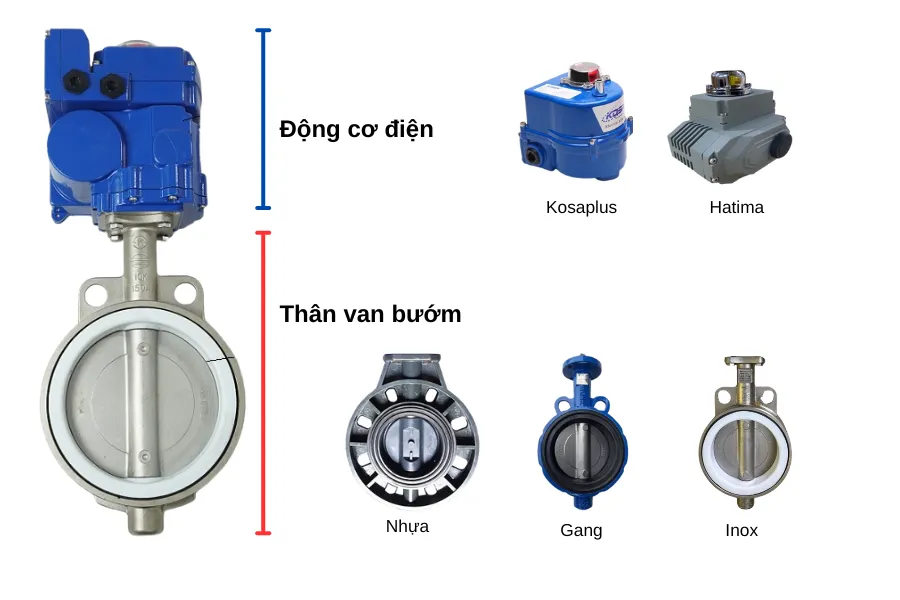

Cấu tạo van bướm điện

Về cấu tạo, van bướm điều khiển điện được thiết kế đặc biệt gồm 2 phần chính như sau:

Phần thân van bướm

Là phần van bướm cơ, thân van được sản xuất bằng chất liệu inox, gang, nhựa… Đĩa van bằng inox hoặc gang là bộ phận trực tiếp tiếp xúc và thực hiện nhiệm vụ đóng, mở dòng chảy lưu chất. Trục van bằng kim loại có chức năng kết nối và truyền chuyển động từ phần điều khiển xuống đĩa van. Thân van kết nối với đường ống dạng lắp bích, kẹp wafer hoặc tai bích rút gọn.

Phần điều khiển van

Là động cơ điện được chế tạo gồm các chi tiết: vỏ ngoài hợp kim nhôm, bộ hiển thi trạng thái, motor điện, bảng mạch điện, coil điện, bánh răng truyền lực, công tắc hành trình, bộ tuyến tính (nếu có), dây dẫn… Chức năng chuyển hóa điện năng thành cơ năng và truyền tác động xuống van bướm cơ để đóng, mở dòng chảy lưu chất.

Nguyên lý hoạt động

Về cơ chế vận hành, để van cánh bướm điều khiển điện hoạt động cần cấp nguồn điện áp phù hợp. Cụ thể, ban đầu van ở trạng thái đóng, ngăn không cho lưu chất đi qua van. Lúc này đĩa van vuông góc với dòng chảy.

Khi được cấp điện áp thích hợp, động cơ điện hoạt động chuyển hóa điện năng thành cơ năng và làm xoay trục van, đĩa van. Kết quả đĩa van dịch chuyển sang trạng thái mở, song song với dòng chảy và cho phép lưu chất đi qua. Góc dịch chuyển của đĩa van phụ thuộc vào điều khiển của người dùng, có thể là mở hoàn toàn 90 độ hoặc các góc nhỏ hơn để điều tiết lưu lượng khi sử dụng kết hợp bộ tuyến tính.

Tại mỗi chu trình đóng hoặc mở, khi kết thúc sẽ có công tắc hành trình và công tắc giám sát để ngắt điện đảm bảo an toàn. Đồng thời gửi thông báo trạng thái hoạt động về trung tâm điều khiển.

Phân loại van bướm điều khiển điện phổ biến hiện nay

Van cánh bướm điều khiển điện được phân loại dựa trên nhiều tiêu chí khác nhau như cơ chế hoạt động, kiểu kết nối, vật liệu chế tạo. Chi tiết cụ thể như sau:

Theo chất liệu van

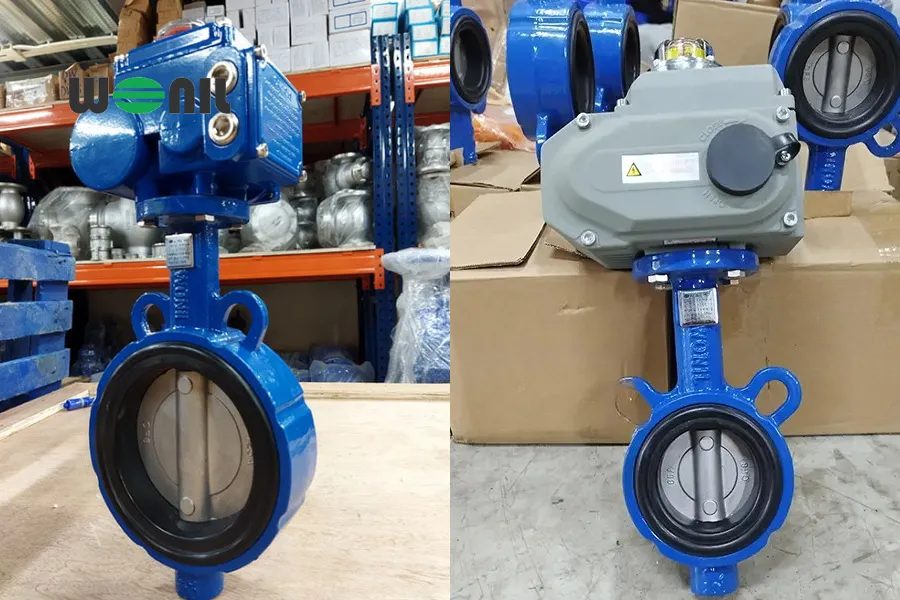

Van bướm gang điều khiển điện

Van bướm điều khiển điện gang có thân van làm bằng gang, chịu áp lực và nhiệt độ ở mức trung bình. Ưu điểm của loại van này là độ bền cao, khả năng chống ăn mòn tốt khi tiếp xúc với môi trường thông thường như nước và giá thành hợp lý so với các vật liệu khác.

Theo đó, với các công trình dân dụng, công nghiệp cần tối ưu chi phí là lựa chọn ưu tiên. Điển hình như hệ thống cấp thoát nước sạch, PCCC, HVAC, tưới tiêu nông nghiệp.

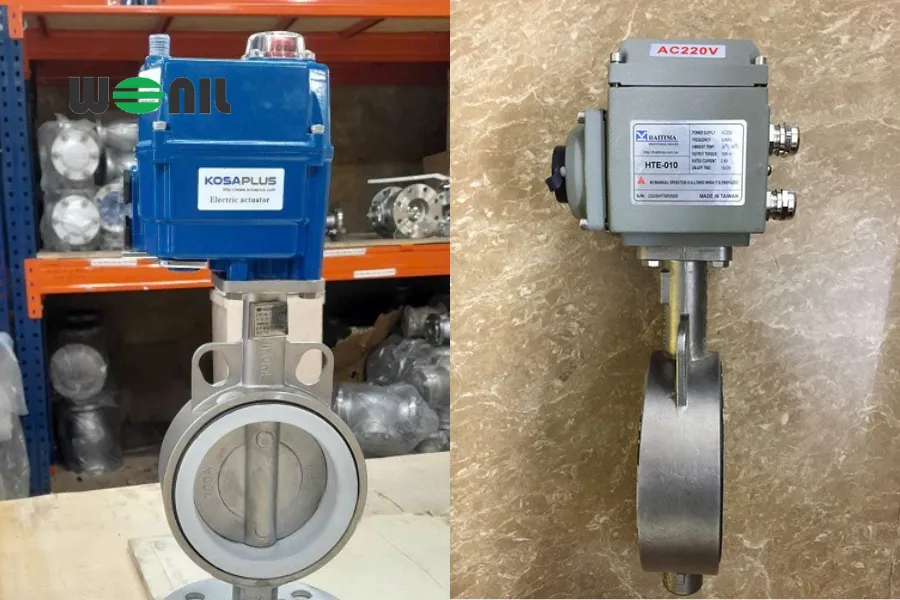

Van bướm inox điều khiển điện

Van bướm điều khiển điện inox được sản xuất toàn thân bằng vật liệu inox 304 hoặc 316, có khả năng chống ăn mòn và chịu được điều kiện khắc nghiệt. Ưu điểm tuổi thọ cao, vận hành ổn định và an toàn trong môi trường có tính ăn mòn mạnh hoặc yêu cầu vệ sinh cao.

Sản phẩm hiện được ứng dụng nhiều trong các ngành công nghiệp thực phẩm, hóa chất, dược phẩm hoặc hệ thống nước biển.

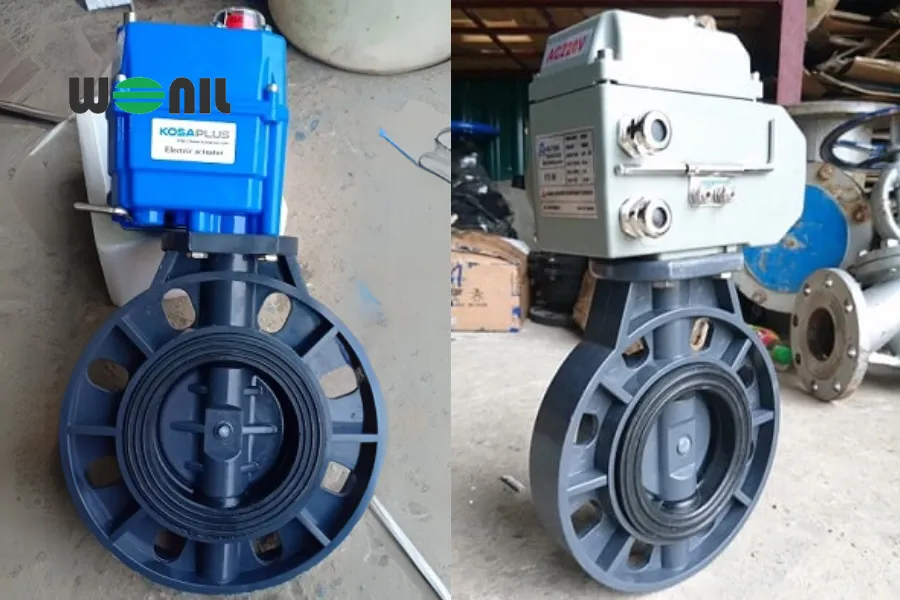

Van bướm nhựa điều khiển điện

Van bướm điều khiển điện nhựa được làm từ các loại nhựa như PVC, uPVC hoặc CPVC, có trọng lượng nhẹ, chống oxy hóa tốt và không dẫn điện. Loại van này phù hợp với môi trường axit, bazơ nhẹ hoặc các hệ thống lọc nước RO, xử lý nước sạch.

Ưu điểm gọn nhẹ nên dễ lắp đặt, giá thành thấp và hoạt động hiệu quả trong các ứng dụng không yêu cầu nhiệt độ, áp lực cao.

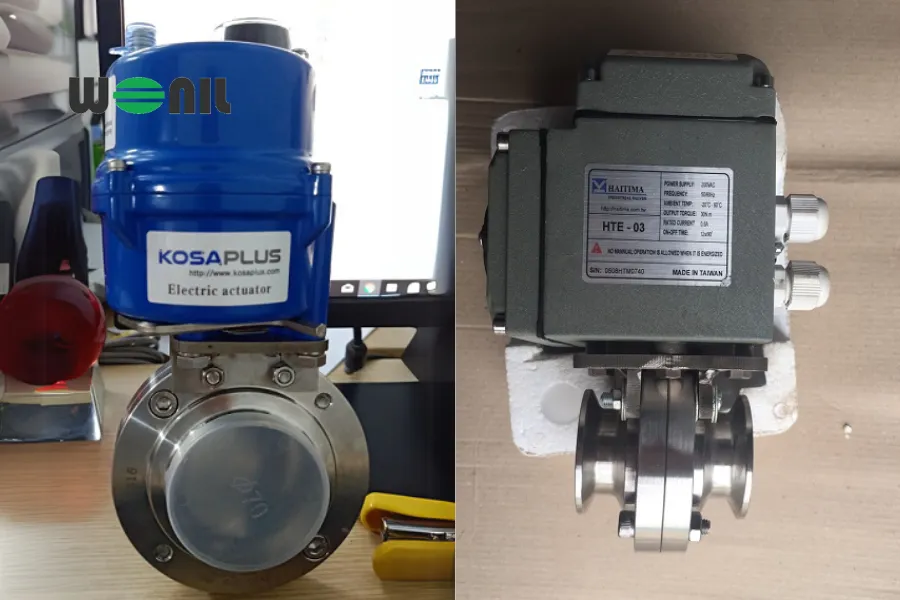

Van bướm vi sinh điều khiển điện

Van bướm điều khiển điện vi sinh được chế tạo từ inox 304/316, có khả năng chống ăn mòn và chịu nhiệt tốt, phù hợp với các hệ thống yêu cầu tiêu chuẩn vệ sinh cao như ngành thực phẩm, dược phẩm và xử lý nước tinh khiết.

Với thiết kế dễ dàng vệ sinh và không có khe hở, van đảm bảo an toàn vệ sinh trong các quy trình sản xuất. Hoạt động với mô-tơ điện, van giúp tự động hóa quy trình và tiết kiệm năng lượng.

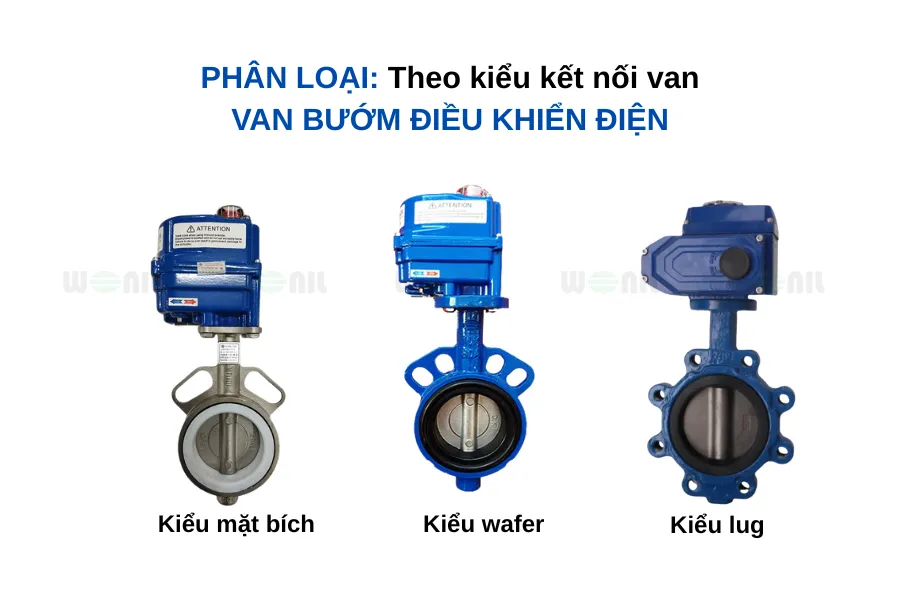

Theo kiểu kết nối van

Van bướm điện mặt bích

• Kết nối mặt bích 2 đầu đảm bảo lắp đặt chắc chắn
• Sử dụng bulong, đai ốc và gioăng cao su giúp kín tuyệt đối
• Vận hành ổn định, an toàn trong môi trường làm việc liên tục
• Chịu rung động mạnh, phù hợp hệ thống có tải trọng lớn
• Đáp ứng yêu cầu áp suất cao trong công nghiệp
• Lựa chọn lý tưởng cho nhà máy cấp nước, hóa chất, nhiệt điện

Van bướm điều khiển điện kẹp wafer

• Thiết kế kẹp wafer mỏng gọn, tiết kiệm không gian lắp đặt
• Lắp nhanh, thao tác đơn giản, rút ngắn thời gian thi công
• Giá thành hợp lý, tối ưu chi phí đầu tư hệ thống
• Cố định chắc chắn bằng bu lông xuyên thân van
• Phù hợp môi trường không gian hẹp và đường ống nhỏ gọn
• Phổ biến, linh hoạt sử dụng cho nhiều hệ thống công nghiệp
• Ứng dụng rộng rãi: HVAC, xử lý nước, nhà máy sản xuất, khu công nghiệp

Van bướm điều khiển điện lug

• Thiết kế tai ren (lug) cho phép bắt bu lông trực tiếp vào đường ống
• Không cần tháo rời cả hai phía đường ống khi lắp hoặc tháo van
• Dễ dàng bảo trì, sửa chữa và thay thế từng đoạn ống độc lập
• Đảm bảo hệ thống vẫn hoạt động, không gián đoạn toàn bộ dây chuyền
• Tối ưu vận hành cho hệ thống yêu cầu bảo trì định kỳ
• Phù hợp ngành thực phẩm, dược phẩm và xử lý nước sạch/ nước thải

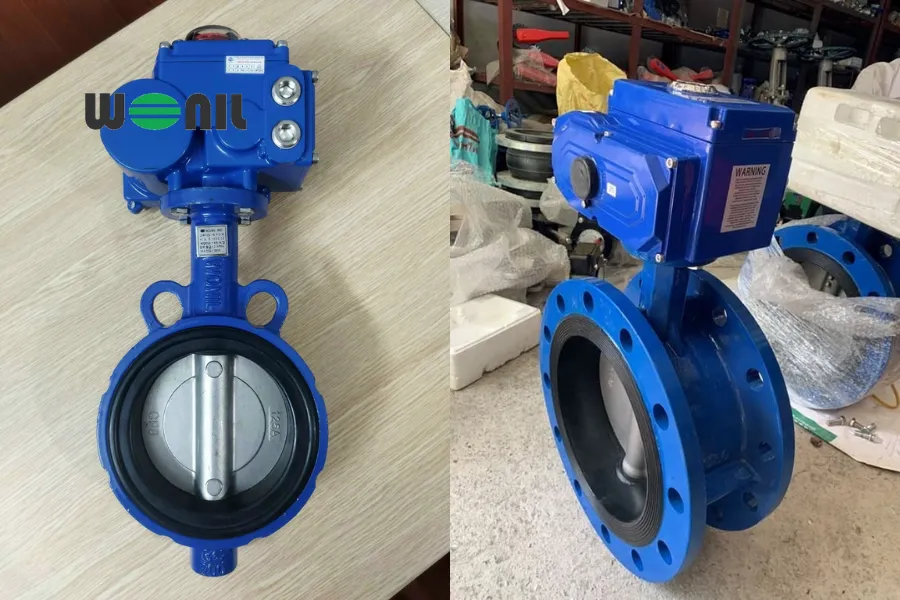

Theo kết cấu bộ điện

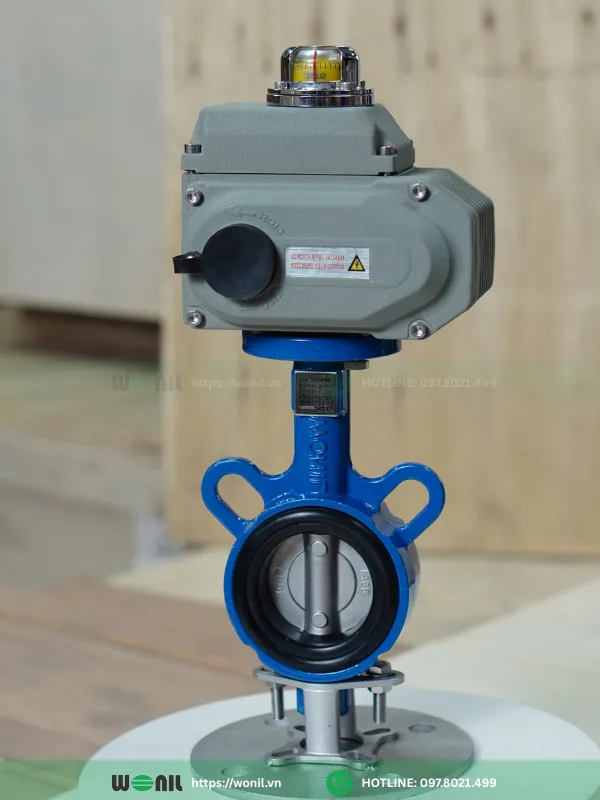

Van bướm điều khiển điện ON/OFF

• Hoạt động 2 trạng thái ON/OFF: đóng/mở hoàn toàn, dễ vận hành
• Độ bền cao, ít hỏng vặt, tuổi thọ sử dụng lâu dài
• Tốc độ đóng/mở nhanh, đáp ứng nhu cầu thao tác tức thời
• Cấu tạo đơn giản, dễ lắp đặt và bảo trì
• Chi phí đầu tư thấp, tối ưu ngân sách dự án
• Phù hợp hệ thống không yêu cầu điều tiết lưu lượng
• Ứng dụng hiệu quả: PCCC, nước sạch, khí nén

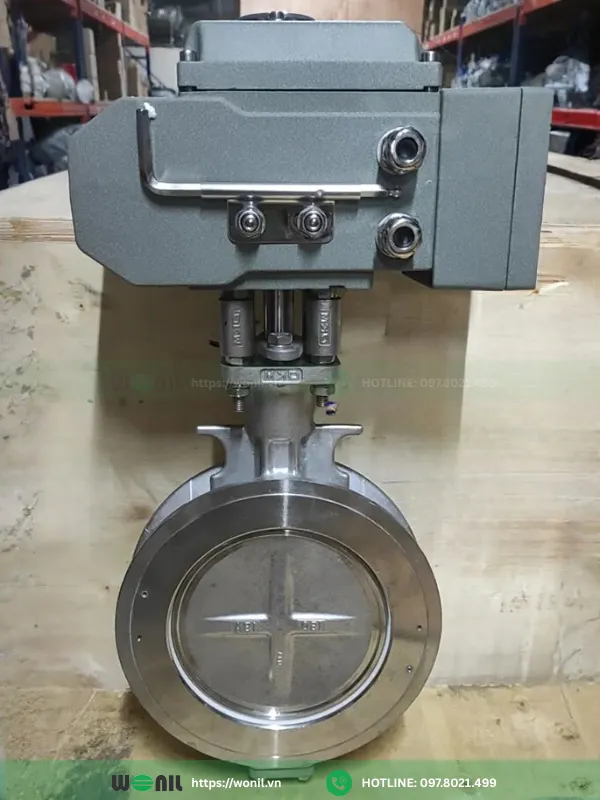

Van bướm điều khiển điện tuyến tính

• Điều chỉnh góc mở linh hoạt theo tín hiệu 4–20mA hoặc 0–10V
• Kiểm soát lưu lượng chính xác, tối ưu hiệu suất hệ thống
• Vận hành mượt, phù hợp hệ thống tự động hóa yêu cầu độ chính xác cao
• Tiết kiệm năng lượng nhờ điều khiển theo nhu cầu thực tế
• Nâng cao độ ổn định và tuổi thọ thiết bị trong dây chuyền
• Ứng dụng rộng: HVAC, xử lý nước, dây chuyền sản xuất công nghiệp

Gợi ý 5 hãng van bướm điện tin cậy, được tin dùng nhiều nhất

Dưới đây là Top 5 thương hiệu van bướm điện uy tín được đánh giá cao về chất lượng, độ bền và hiệu suất vận hành:

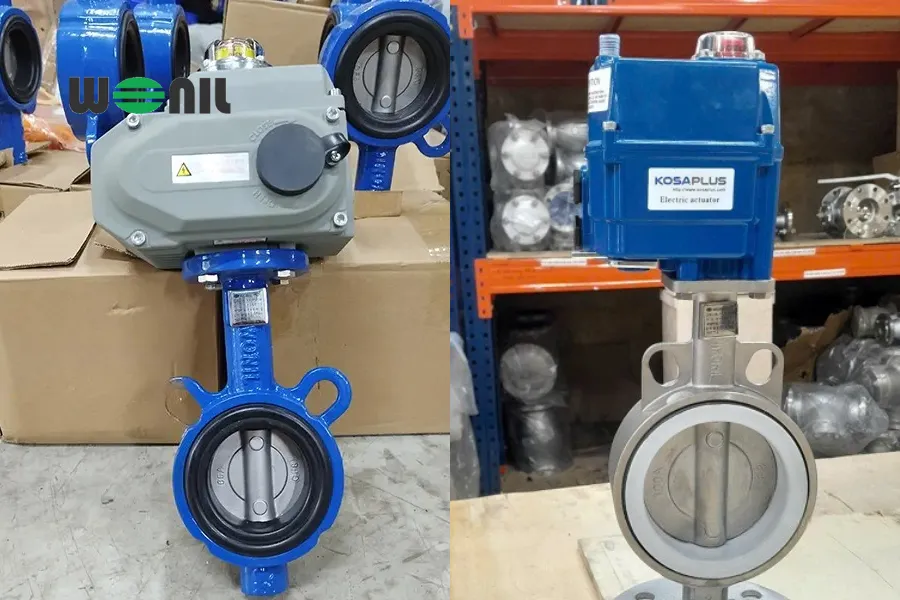

Van bướm điều khiển điện Wonil

Van bướm điều khiển điện Wonil là thương hiệu đầu tiên không thể bỏ qua với xuất xứ từ hàng van nổi tiếng Wonil Hàn Quốc. Thiết kế van phần thân van cơ của Wonil, phần điều khiển điện của các hãng khác như Haitima hoặc Kosaplus. Sản phẩm được kiểm định chất lượng nghiêm ngặt, phù hợp cho các nhà máy xử lý nước, hóa chất và công trình dân dụng.

Ưu điểm tuổi thọ cao, khả năng chịu áp lực tốt và thiết kế gọn nhẹ. Đây là một trong những lựa chọn hàng đầu cho các hệ thống tự động hóa tại Việt Nam.

>>> Tìm hiểu chi tiết: Van cánh bướm Wonil – Giải pháp cho mọi hệ thống

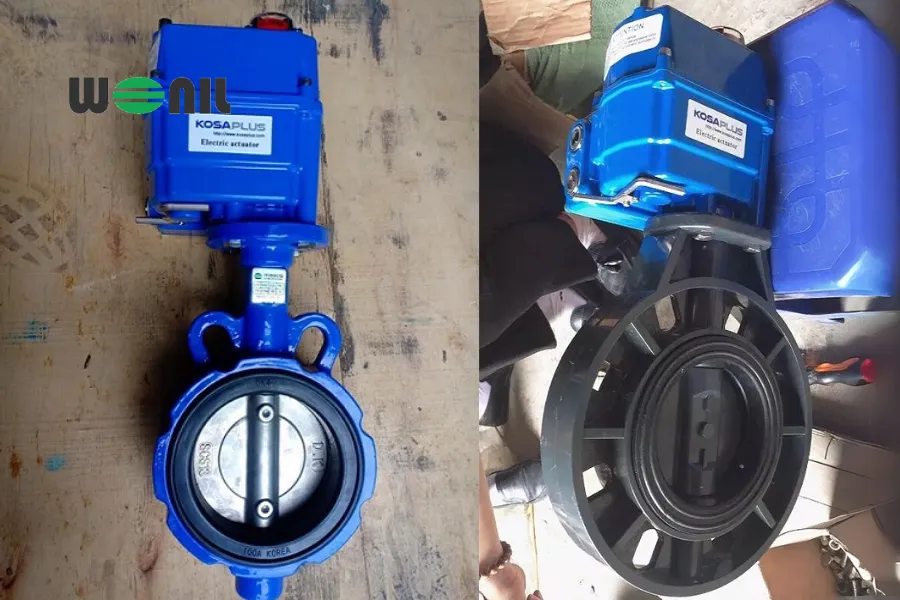

Van bướm điện Kosaplus

Van bướm điều khiển điện Kosaplus được sản xuất phần động cơ điện của thương hiệu Kosaplus Hàn Quốc.  Vỏ động cơ được làm bằng hợp kim nhôm, bên ngoài sơn Epoxy màu xanh kèm theo tem dán thông số kỹ thuật cơ bản để nhận diện.

Ưu điểm tiêu chuẩn IP đạt IP67, tốc độ đóng mở nhanh, tích hợp sẵn công tắc hành trình. Quan trọng giá thành hợp lý, dễ lắp đặt, dễ tích hợp vào hệ thống PLC nên thường được dùng trong hệ thống nước, HVAC và xử lý nước thải.

Xem chi tiết qua video dưới đây:

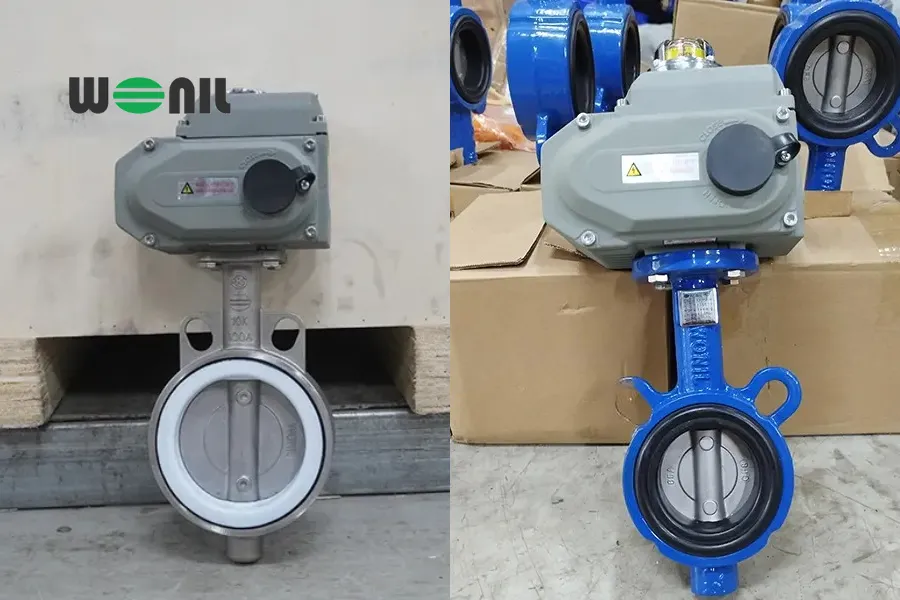

Van bướm điều khiển điện Hatima

Van bướm động cơ điện Hatima là sản phẩm được chế tạo phần motor điện của thương hiệu Haitima Đài Loan. Đây là hãng van có hơn 30 năm kinh nghiệm trong ngành van công nghiệp nổi bật với động cơ bền bỉ, vận hành liên tục trong môi trường công nghiệp khắc nghiệt.

Điểm mạnh giá thành tầm trung, tích hợp nhiều tùy chọn điều khiển như ON/OFF hoặc tuyến tính nên được tin dùng trong nhiều hệ thống như thực phẩm, hóa chất, hơi nóng, gas, khí…

Xem chi tiết qua video dưới đây

>>> Xem thêm: Đánh giá van bướm điện Hatima chi tiết

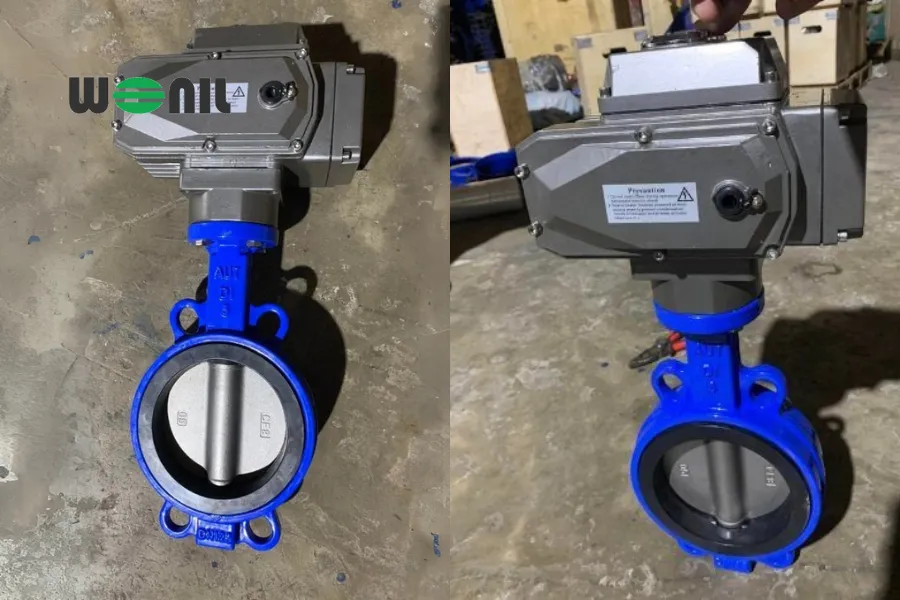

Van bướm điều khiển bằng điện AUT

Valve bướm điều khiển điện AUT là loại van được sản xuất bởi thương hiệu UT có nguồn gốc Malaysia. Ưu điểm kết cấu chắc chắn, thẩm mỹ cao, có sẵn nhiều tùy chọn về vật liệu, phù hợp cho nhiều loại môi trường như nước sạch, hóa chất, hơi nóng. Tại Việt Nam, dòng van này đang được ưa chuộng nhờ giá thành phải chăng, hiệu suất ổn định.

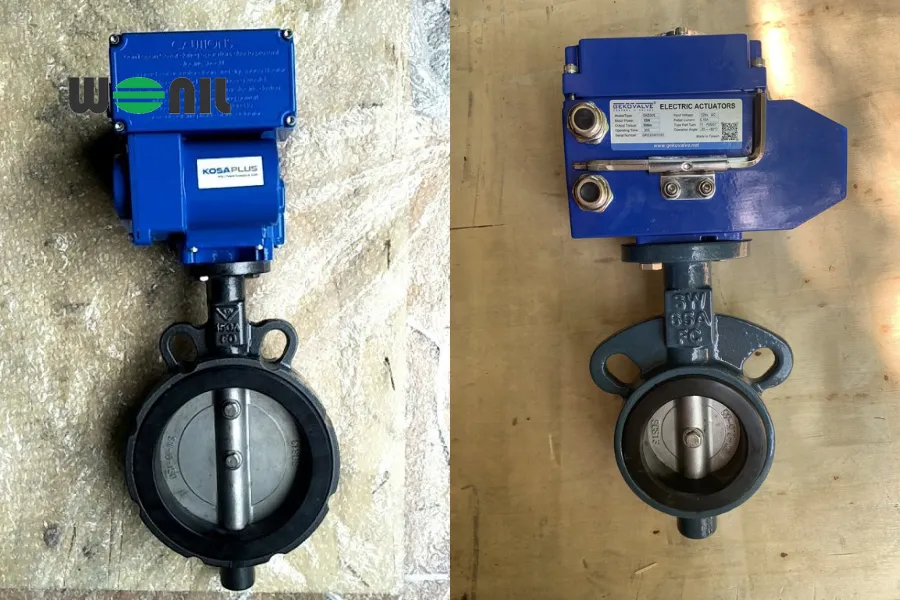

Van bướm điều khiển điện Samwoo

Thương hiệu cuối cùng nhất định phải kể đến van bướm điều khiển bằng điện Samwoo xuất xứ Hàn Quốc. Sản phẩm được sản xuất theo tiêu chuẩn ISO, JIS và KS, đáp ứng yêu cầu khắt khe của nhiều ngành công nghiệp. Với mức giá cạnh tranh, loại van này hiện được sử dụng phổ biến trong các hệ thống như cấp thoát nước, xử lý nước thải, HVAC.

Đặc điểm nổi bật của valve bướm điều khiển điện

✅ Được điều khiển tự động bằng điện, không cần thao tác thủ công, phù hợp với hệ thống điều khiển từ xa, tự động hoặc khó tiếp cận trực tiếp.

✅ Vận hành êm ái, ổn định, cho phép điều khiển chính xác trạng thái đóng/mở hoặc điều tiết dòng chảy.

✅ Thời gian đóng mở nhanh hơn van cơ, trung bình 1 chu trình đóng hoặc mở chỉ 1-3 giây.

✅ Mặc dù sử dụng năng lượng điện nhưng không tiêu tốn nhiều điện năng vì chỉ tiêu thụ trong quá trình chuyển đổi trạng thái, khi duy trì không sử dụng.

✅ Kiểu đóng mở dòng chảy ON/OFF hoặc tuyến tính theo các góc tùy chỉnh, dễ dàng tích hợp vào các hệ thống.

✅ Sử dụng nguồn điện áp đa dạng 24V, 220V, 380V tương thích với nhiều hệ thống lắp đặt.

✅ Thiết kế đơn giản, lắp đặt tiện lợi, không chiếm nhiều diện tích nên thích hợp với không gian hạn chế.

✅ Tiêu chuẩn chống nước, chống bụi của bộ điện đạt IP67, IP68 đáp ứng tốt vị trí lắp đặt ngoài trời, có độ ẩm cao.

✅ Trên thân bộ điện có tích hợp tay quay trong trường hợp mất điện hoặc gặp sự cố có thể sử dụng để điều khiển van mà không gây gián đoạn.

✅ Được sử dụng rộng rãi trong các hệ thống quy mô lớn, tự động hóa, môi trường lưu chất độc hại như hóa chất, nước thải..

Ứng dụng thực tế van bướm điều khiển điện

Với lợi thế đóng mở nhanh, điều tiết chính xác, đáp ứng tốt hệ thống tự động hóa, vị trí lắp đặt phức tạp và môi trường độc hại. Theo thống kê, van bướm điều khiển bằng điện đang dần thay thế các loại van cơ trong hệ thống. Một số ứng dụng điển hình có thể kể đến như:

• Ngành xử lý nước & môi trường: Van công nghiệp đóng vai trò thiết yếu trong hệ thống xử lý nước sạch, nước thải sinh hoạt và công nghiệp, giúp kiểm soát lưu lượng và đảm bảo hoạt động ổn định.

• Lĩnh vực cơ điện lạnh (HVAC): Được tích hợp trong hệ thống điều hòa không khí trung tâm để điều chỉnh dòng lưu chất, tối ưu hiệu suất làm mát và tiết kiệm năng lượng.

• Ngành công nghiệp – hóa chất: Được sử dụng tại các nhà máy hóa chất, lọc dầu, chế biến nguyên liệu nhờ khả năng chịu nhiệt, chịu áp và kháng ăn mòn vượt trội.

• Hạ tầng đô thị & phòng cháy chữa cháy: Ứng dụng trong các hệ thống cấp nước công cộng, hệ thống chữa cháy tại khu dân cư, nhà máy và các công trình lớn.

• Ngành thực phẩm & dược phẩm: Van đạt chuẩn vệ sinh, thích hợp cho dây chuyền sản xuất sữa, nước giải khát, dược phẩm – nơi yêu cầu nghiêm ngặt về an toàn và độ sạch.

• Nhiệt công nghiệp: Được sử dụng trong hệ thống hơi nóng, lò hơi, lò sấy, nơi đòi hỏi khả năng chịu nhiệt và áp suất cao để duy trì quy trình ổn định.

• Ngành khí nén & tự động hóa: Ứng dụng trong các dây chuyền truyền tải khí nén, điều khiển thiết bị bằng khí, hỗ trợ quá trình sản xuất tự động và tiết kiệm năng lượng.

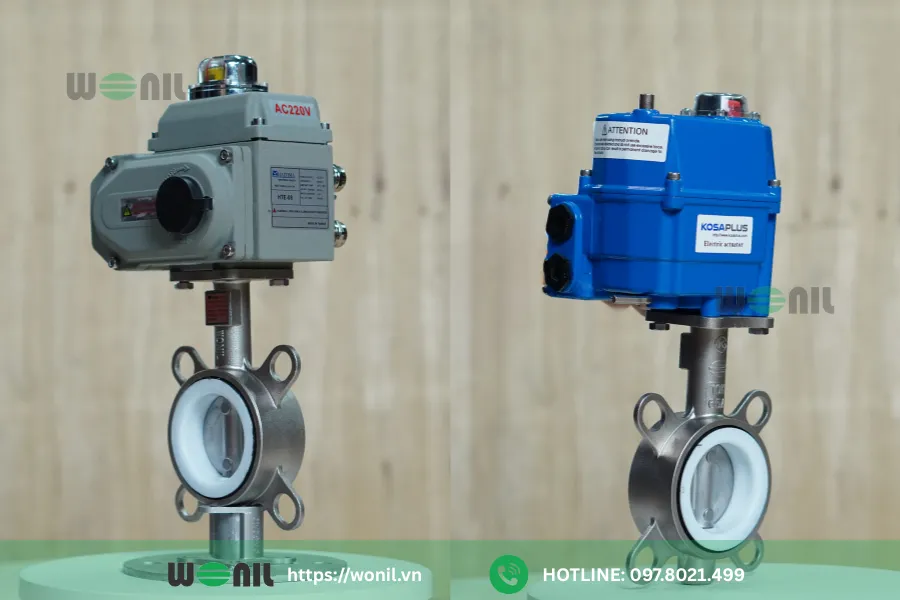

Mua van bướm điều khiển điện chính hãng, giá tốt?

Wonilvn là địa chỉ uy tín tại Việt Nam chuyên cung cấp van bướm điều khiển điện Wonil chính hãng nhập khẩu từ Hàn Quốc. Với hơn 16 năm kinh nghiệm trong lĩnh vực phân phối van công nghiệp, Wonilvn đã khẳng định được tên tuổi và chỗ đứng vững mạnh tại thị trường Việt Nam.

Nếu bạn đang tìm kiếm đơn vị mua van bướm điện – Wonilvn là điểm đến lý tưởng, đơn vị sẵn sàng cam kết:

✅ Sản phẩm nhập khẩu trực tiếp từ Hàn Quốc, có đầy đủ chứng nhận CO, CQ, đảm bảo nguồn gốc rõ ràng.

✅ Cung cấp đầy đủ các dòng van bướm động cơ điện như ON/OFF, tuyến tính, với các kích cỡ từ DN40 đến DN500, phù hợp với nhiều nhu cầu sử dụng khác nhau.

✅ Đội ngũ kỹ thuật viên giàu kinh nghiệm sẵn sàng hỗ trợ khách hàng trong việc lựa chọn sản phẩm phù hợp và hướng dẫn lắp đặt, vận hành hiệu quả.

✅ Cam kết cung cấp sản phẩm với mức giá hợp lý, cùng chính sách bảo hành và hậu mãi tốt, đáp ứng nhu cầu của các dự án lớn nhỏ.

Để biết thêm thông tin chi tiết và nhận báo giá, bạn có thể truy cập trang web chính thức của Wonilvn. Hoặc liên hệ trực tiếp qua Hotline để được đội ngũ kỹ thuật tư vấn, hỗ trợ.

>>> Khám phá ngay: Các loại Van bướm điều khiển điện Hàn Quốc đáng mua hiện nay
