Van bi mặt bích tay gang Wonil: Cấu tạo, Ưu điểm, Ứng dụng

Van bi mặt bích tay gang Wonil là một trong những mẫu sản phẩm mới của thương hiệu Wonil Hàn Quốc với thiết kế tay gạt bằng gang, kết nối lắp bích và sử dụng cơ chế vận hành thủ công dùng sức người. Đặc biệt, so với các loại van khác cùng xuất xứ giá thành thấp hơn, giúp tối ưu chi phí đầu tư ban đầu cho hệ thống. Chi tiết về sản phẩm, hãy cùng chúng tôi tìm hiểu qua bài viết dưới đây nhé.

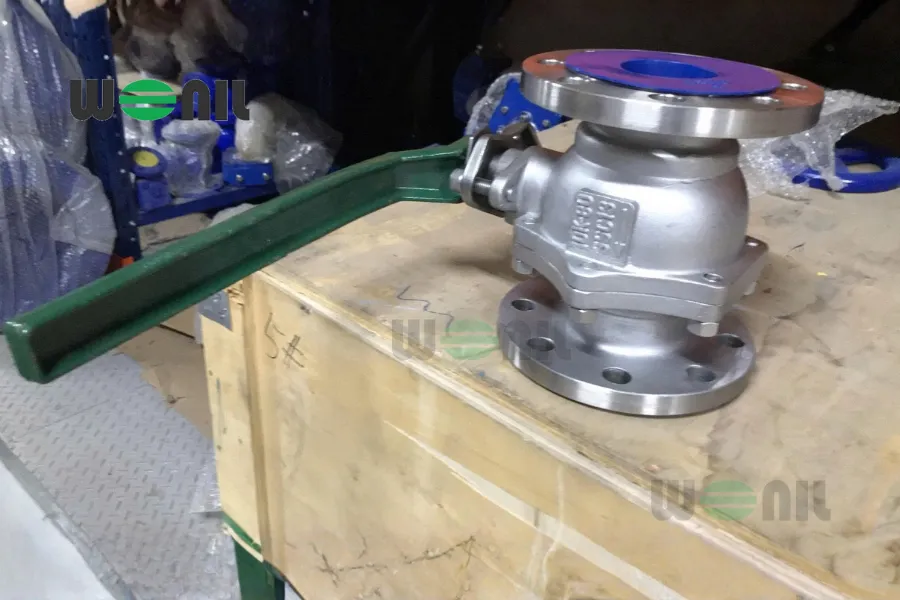

Giới thiệu van bi mặt bích tay gang Wonil

Van bi mặt bích tay gang Wonil là dòng van được thiết kế thân van bằng gang hoặc inox, phần điều khiển tay gạt bằng gang. Thân van được đúc 2 mặt bích hai bên để kết nối chắc chắn, an toàn với đường ống. Xuất xứ van từ thương hiệu nổi tiếng Wonil Hàn Quốc có dây chuyền sản xuất hiện đại, kiểm định chặt chẽ trước khi đưa ra thị trường nên đảm bảo chất lượng, tuổi thọ bền bỉ.

Van bi inox tay gang Wonil sử dụng cơ chế điều khiển thủ công bằng tay gạt, khi vận hành dùng sức người gạt tay gạt sang trái hoặc phải để đóng mở van. Hiện nay, sản phẩm được ứng dụng chủ yếu trong hệ thống có quy mô nhỏ, trung bình và không yêu cầu tự động hóa. Điển hình như cấp thoát nước sinh hoạt, xử lý nước thải, hóa chất, thực phẩm, HVAC, PCCC…

Thông số kỹ thuật:

Kích cỡ	DN15 – DN200
Chất liệu thân van	Inox, gang
Tay gạt	Gang
Dạng van	2PC
Gioăng làm kín	PTFE
Áp lực làm việc	10 bar
Nhiệt độ hoạt động	– 10 – 180 độ C
Kiểu kết nối	Lắp bích
Tiêu chuẩn kết nối	JIS10K
Xuất xứ	Wonil –  Hàn Quốc

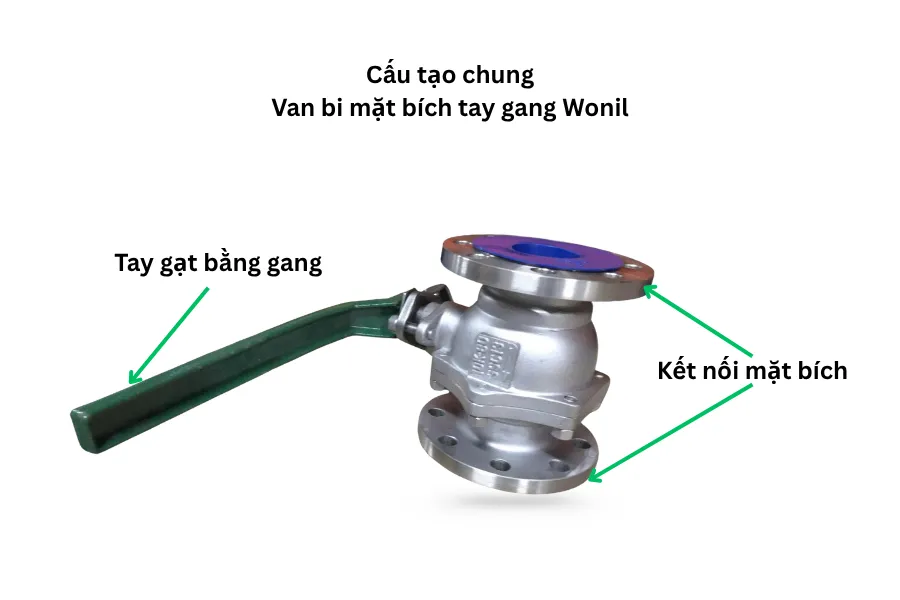

Chi tiết cấu tạo van bi mặt bích tay gang Wonil

Van bi mặt bích tay gang Wonil được chế tạo chắc chắn, bền bỉ với các bộ phận chính tương tự các dòng van bi Wonil điều khiển thủ công thông thường, cụ thể dưới đây:

• Thân van

Được chế tạo bằng vật liệu inox 304 hoặc gang, bên ngoài phủ Epoxy chống ăn mòn, tăng độ bền, khả năng chịu nhiệt độ, áp lực cao. Thân van được thiết kế kết nối mặt bích tiêu chuẩn JIS10K giúp lắp đặt chắc chắn, chống rung lắc mạnh. Nhiệm vụ chính của thân van là bảo vệ các chi tiết bên trong và tiếp xúc với môi trường bên ngoài.

• Bi van

Là bộ phận chính có chức năng trực tiếp tiếp xúc và thực việc đóng, mở và điều tiết dòng chảy lưu chất. Bi van có dạng hình tròn, được đục lỗ xuyên tâm ở giữa, chất liệu sản xuất chủ yếu inox chống oxy hóa, bền bỉ.

• Trục van

Nhiệm vụ kết nối và truyền chuyển động từ tay gạt xuống bi van, một đầu được nối với tay gạt, đầu còn lại nối với bi van. Chất liệu inox có độ cứng cao, chống va đập mạnh.

• Tay gạt

Là bộ phận điều khiển quá trình đóng mở của van, được gắn trực tiếp vào trục van. Khi cần đóng hoặc mở van chỉ cần gạt tay gạt sang trái hoặc phải. Vật liệu sản xuất gang được bọc nhựa hoặc sơn Epoxy bên ngoài giúp thao tác đóng mở dễ dàng.

• Gioăng làm kín

Thường làm bằng PTFE có tính đàn hồi, chống ăn mòn hóa chất, chịu nhiệt tốt. Vị trí lắp đặt tại điểm nối bích giữa thân van và đường ống giúp van đóng kín tuyệt đối, hạn chế rò rỉ lưu chất ra bên ngoài.

Đặc điểm nổi bật của van bi inox tay gang Wonil

✅ Thân van được làm bằng inox hoặc gang có nhiều đặc tính tốt như chịu bền, chịu áp lực, nhiệt độ cao và chống ăn mòn, hạn chế han gỉ trong môi trường ẩm ướt.

✅ Kích cỡ van đa dạng từ DN15 – DN200 phù hợp với nhiều hệ thống đường ống có quy mô lớn, nhỏ khác nhau.

✅ Cơ chế vận hành thủ công bằng tay gạt, dễ thực hiện, chỉ cần gạt tay gạt sang trái hoặc phải để đóng mở van, không phức tạp như dạng điều khiển tự động.

✅ Kết nối lắp bích tiêu chuẩn JIS 10K dễ dàng lắp đặt vào nhiều hệ thống đường ống có sẵn, đảm bảo chắc chắn, an toàn khi vận hành.

✅ Sử dụng gioăng làm kín bằng cao su PTFE bền bỉ, đàn hồi tốt giúp làm làm kín tốt, ngăn rò rỉ lưu chất ra bên ngoài môi trường.

✅ Ứng dụng đa dạng trong hầu hết các hệ thống từ dân dụng đến công nghiệp như cấp thoát nước, xử lý nước thải, hóa chất nhẹ, HVAC, PCCC.

✅ Giá thành hợp lý hơn so với dòng van được chế tạo hoàn toàn bằng inox nhưng vẫn đảm bảo độ bền, hiệu quả vận hành.

Hệ thống ứng dụng van bi nối bích tay gang Wonil

Hiện nay, van bi mặt bích tay gang được xem là lựa chọn đáng tin cậy và tối ưu cho nhiều hệ thống nhờ lợi thế xuất xứ Wonil chất lượng cao, thiết kế chắc chắn, vận hành ổn định. Dưới đây là một số ứng dụng điển hình:

• Hệ thống cấp thoát nước sạch được lắp đặt tại các nhà máy xử lý nước sạch, trạm bơm, đường ống phân phối nước đô thị.
• Trong hệ thống xử lý nước thải sinh hoạt và công nghiệp.
• Trong ngành công nghiệp hóa chất nhẹ có nồng độ thấp hoặc trung bình.
• Ứng dụng trong dây chuyền sản xuất nước giải khát, bia, rượu, thực phẩm chế biến.
• Trong các hệ thống truyền dẫn chất lỏng, khí nén hoặc hơi nước áp suất thấp.
• Trong các khu công nghiệp, nhà máy luyện kim, xi măng hoặc dệt nhuộm

Lưu ý quan trọng khi sử dụng van bi mặt bích tay gang Wonil

Với thiết kế tay gạt bằng gang, kết nối lắp bích khi sử dụng van bi lắp bích tay gang Wonil cần lưu ý các vấn đề dưới đây để đảm bảo an toàn, tuổi thọ và hiệu suất hoạt động của van:

• Lắp đặt van theo đúng hướng dẫn kỹ thuật của nhà sản xuất, vệ sinh sạch sẽ đường ống và van trước khi lắp để loại bỏ cặn bẩn, rác thải, tạp chất bên trong tránh gây hư hỏng, tắc nghẽn khi vận hành.
• Nên sử dụng van trong lưu chất nước sạch, nước thải, hóa chất nhẹ và có điều kiện nhiệt độ, áp suất trong ngưỡng cho phép.
• Vận hành đúng cách tránh dùng lực quá mạnh hoặc vật cứng tác động lên tay gạt vì có thể gây cong trục hoặc hư hỏng bi van.
• Không nên đóng mở van liên tục với tốc độ cao vì dễ làm mòn gioăng, gây rò rỉ và giảm tuổi thọ van.
• Định kỳ 3-6 tháng bảo trì, bảo dưỡng van theo khuyến cáo của nhà sản xuất để kịp thời phát hiện các vấn đề và khắc phục.
• Khi cần tháo hoặc bảo trì, hãy đảm bảo hệ thống đã ngừng hoạt động, xả hết áp lực trong đường ống để tránh nguy hiểm.

Wonilvn đơn vị cung cấp van bi mặt bích tay gang Wonil chính hãng

Nếu bạn đang tìm kiếm đơn vị cung cấp van bi mặt bích tay gang Wonil chính hãng, Wonilvn là lựa chọn đáng tin cậy nhờ chất lượng sản phẩm, dịch vụ tận tâm và giá cả cạnh tranh. Những điểm nổi bật dưới đây sẽ giúp bạn hiểu vì sao nhiều doanh nghiệp, nhà thầu và kỹ sư tin tưởng lựa chọn chúng tôi:

Lý do nên chọn Wonilvn

✅ Phân phối độc quyền thương hiệu Wonil Hàn Quốc tại Việt Nam, đảm bảo 100% hàng chính hãng.

✅ Nhập khẩu trực tiếp từ nhà máy Wonil, kèm chứng chỉ CO – CQ đầy đủ, loại bỏ hoàn toàn nguy cơ hàng giả, hàng nhái.

✅ Kho hàng luôn sẵn đủ kích cỡ và mẫu mã, đáp ứng nhanh nhu cầu sử dụng trong mọi hệ thống.

✅ Đội ngũ kỹ thuật viên chuyên môn cao, sẵn sàng tư vấn và hỗ trợ kỹ thuật 24/7.

✅ Chính sách bảo hành rõ ràng, tuân thủ đúng quy định của nhà sản xuất Wonil.

✅ Giá bán cạnh tranh, không qua trung gian, giúp khách hàng tối ưu chi phí đầu tư.

Liên hệ ngay với Wonilvn để được tư vấn chi tiết, nhận catalogue và báo giá chính xác cho dòng van bi nối bích tay gang Wonil.
