Cách Lắp Đặt Van Bi Điều Khiển Điện

Van bi điều khiển điện là dòng van vận hành hoàn toàn tự động nhờ nguồn điện áp phù hợp cấp vào bộ điều khiển. Theo đó khi lắp đặt van vào hệ thống cần đảm bảo đúng kỹ thuật, đúng quy trình để van vận hành ổn định, an toàn, tuổi thọ bền bỉ. Bài viết dưới đây chúng tôi sẽ chia sẻ cách lắp đặt van bi điều khiển bằng điện chính xác, cùng theo dõi nhé.

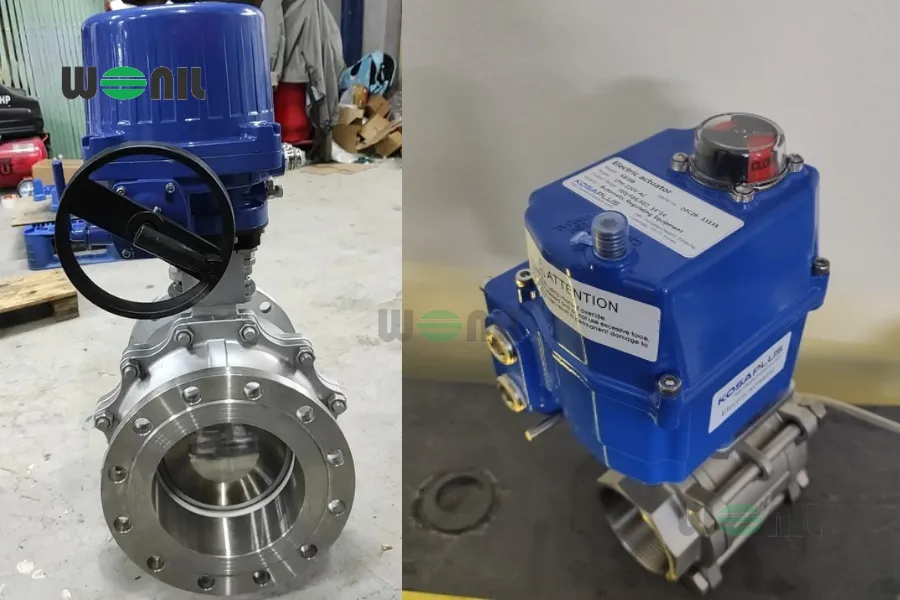

Tổng quan chung về van bi điều khiển điện

Van bi điều khiển điện là sản phẩm được thiết kế gồm 2 bộ phận là thân van bi cơ và phần điều khiển động cơ điện sử dụng nguồn điện áp thông dụng 24V, 220V, 380V… Chất liệu thân van inox, gang, nhựa, kích cỡ van từ DN15 – DN200, kiểu kết nối lắp ren, lắp bích.

Ưu điểm nổi bật đóng mở nhanh, điều tiết lưu chất chính xác thông qua cơ chế vận hành tự động, không cần dùng sức người như các loại van cơ. Theo đó, được sử dụng rộng rãi trong hệ thống mang tính tự động hóa, môi trường lưu chất phức tạp cần điều khiển từ xa như hóa chất, nước thải. Nhược điểm duy nhất so với van bi tay gạt giá thành cao hơn khá nhiều nên chỉ được ứng dụng trong hệ thống có chi phí đầu tư cao, quy mô lớn.

Cách lắp đặt van bi điều khiển điện đúng kỹ thuật, chính xác

Với van bi điều khiển điện để đảm bảo van vận hành ổn định, hiệu quả, bền bỉ và an toàn cần tuân thủ hướng dẫn chi tiết cách lắp đặt dưới đây:

Bước 1: Chuẩn bị đầy đủ dụng cụ, thiết bị

Trước hết, cần chuẩn bị đầy đủ các dụng cụ, trang thiết bị cần thiết để phục vụ cho quá trình lắp đặt như sau:

• Van bi điều khiển điện đúng model, điện áp và kiểm tra xem van có bị trầy xước, móp méo không. Tốt nhất nên cắm thử nguồn điện bên ngoài để xem van vận hành ổn định không trước khi đưa vào lắp đặt.
• Mặt bích, gioăng làm kín, băng tan làm kín.
• Dây điện, nguồn điện, giá đỡ.
• Máy hàn, máy tạo ren, cơ lê, mỏ lết, bulong, đai ốc.

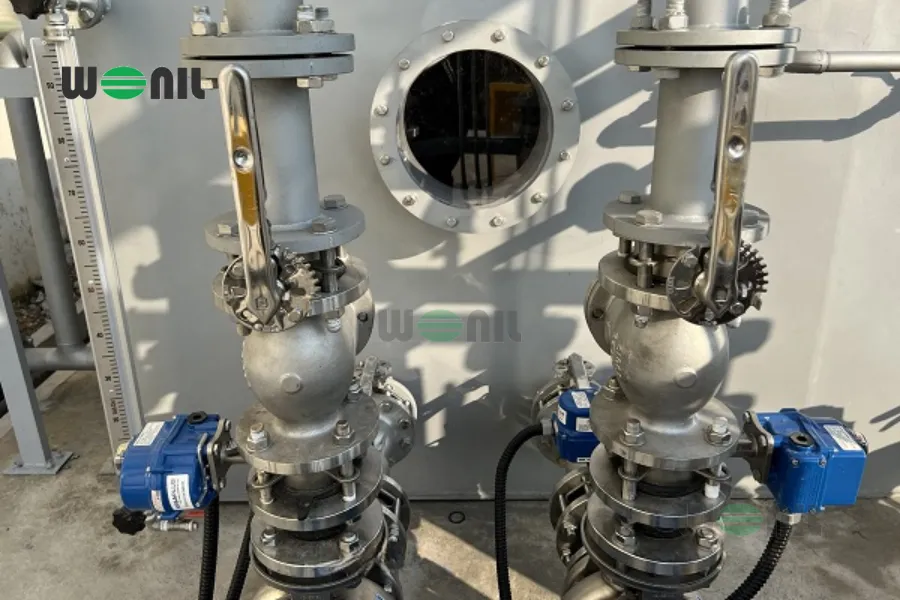

Bước 2: Xác định vị trí lắp đặt

Tiếp theo, cần xác định vị trí lắp đặt van bi điện trên đường ống. Thông thường nên lắp trên đoạn ống nằm ngang, van thẳng đứng hoặc nghiêng nhẹ và động cơ điện nằm phía trên. Đồng thời, vị trí đó phải dễ quan sát, nếu vị trí lắp bên ngoài trời cần có mái che.

Sau đó, tiến hành vệ sinh sạch sẽ van và đường ống cần lắp đặt để loại bỏ cặn bẩn, rác thải, tránh tình trạng tắc nghẽn gây ảnh hưởng đến hoạt động của van.

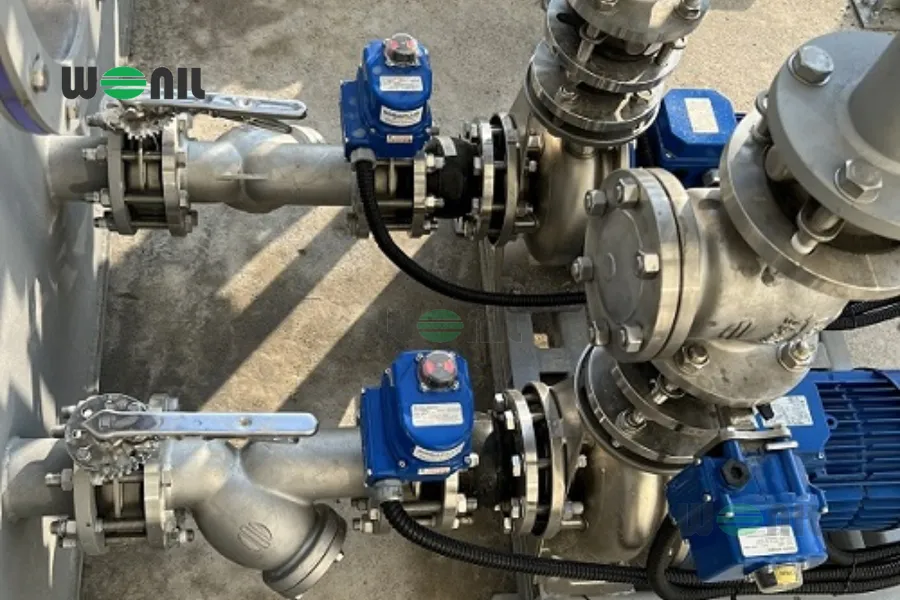

Bước 3: Lắp đặt van vào đường ống

Van bi điều khiển điện thường được thiết kế kiểu kết nối với đường ống dạng lắp ren với kích cỡ nhỏ dưới DN50 và lắp bích với kích cỡ lớn từ DN50 trở lên. Với 2 phương thức này cách lắp đặt sẽ khác nhau. Cụ thể dưới đây:

Van bi điều khiển bằng điện nối ren

• Dùng máy tạo ren để tạo các vòng ren ở đầu đường ống trong trường hợp vị trí đầu ống lắp đặt chưa có ren.
• Sử dụng băng tan quấn quanh đầu ren của đường ống để tăng khả năng làm kín khi lắp đặt.
• Sau khi quấn băng tan xong nhanh tay đưa van vào vị trí lắp đặt và vặn chặt đầu ren của van vào đầu ren đường ống theo đúng chiều một cách nhẹ nhàng, lực vừa phải đến khi hết các vòng ren.

Van bi điện lắp bích

• Dùng máy hàn để hàn mặt bích vào đầu đường ống nếu chưa có mặt bích. Lưu ý mặt bích phải đúng tiêu chuẩn, kích cỡ với van.
• Đưa van lên vị trí lắp đặt sao cho các lỗ bulong của mặt bích của van và đường ống khớp với nhau. Chèn gioăng đệm cao su của ở giữa ngay tại vị trí tiếp xúc mặt bích của van và đường ống.
• Chèn bulong, đai ốc vào các lỗ trên mặt bích và vặn nhẹ bằng tay để cố định. Sau đó dùng cờ lê mỏ lết để vặn chặn đều tay theo trục đối xứng hình chữ X để lực phân bố đồng đều, tránh tình trạng cong vênh, móp méo mặt bích.

Bước 4: Kết nối nguồn điện

Hoàn thành bước lắp van bi vào đường ống, mở nắp phần động cơ điện để xem hướng dẫn đấu nối dây điện. Thông thường các hãng sản xuất motor điện đều có hướng dẫn này để người dùng thực hiện.

Tiến hành đấu nối dây điện, nguồn điện theo đúng hướng dẫn để chắc chắn kết nối chính xác. Ở bước này nếu không có chuyên môn nên nhờ sự hỗ trợ của các kỹ thuật viên có trình độ để đảm bảo an toàn.

Bước 5: Kiểm tra và vận hành thử nghiệm

Cuối cùng, kiểm tra lại một lần nữa vị trí kết nối và dây điện, nguồn điện đã đấu nối. Sau đó mở nguồn điện, cho van vận hành thử nghiệm xem có bị rò rỉ không, vận hành hiệu quả không. Nếu không có vấn đề có thể đưa vào chạy chính thức.

Hướng dẫn đấu nối bảng mạch van bi điều khiển điện

Như đã chia sẻ ở trên, với van bi điều khiển bằng điện sử dụng nguồn điện để vận hành nên cần đấu nối điện. Và các hãng motor điện đều có catalog hướng dẫn đi kèm tem được dán trên nắp bộ điều khiển để người dùng thực hiện. Đồng thời, với dạng van hoạt động ON/OFF, tuyến tính sẽ có cách đấu nối mạch điện khác nhau. Cụ thể dưới đây:

Dạng ON/OFF

Theo sơ đồ ở trên, dây số 2, dây số 3, dây số 4 là sẽ dây kết nối nguồn điện. Dây số 2 là dây trung tính, dây số 3 để mở nguồn điện, dây số 4 để đóng nguồn điện. Khi cần đấu nối mạch điện chúng ta sẽ thực hiện như sau:

• Cần mở van: thực hiện cùng lúc kết nối nguồn điện vào dây số 2 và dây số 3.
• Cần đóng van: thực hiện cùng lúc kết nối nguồn điện vào dây số 2 và dây số 4.

Dạng tuyến tính

Thông thường, bộ điều khiển tuyến tính cách đấu nối mạch điện sẽ đơn giản hơn. Cụ thể sẽ có 2 dây để kết nối nguồn điện được ký hiệu là dây N và dây L. Khi cần điều khiển van hoạt động chỉ cần kết nối nguồn điện cùng lúc vào 2 dây này.

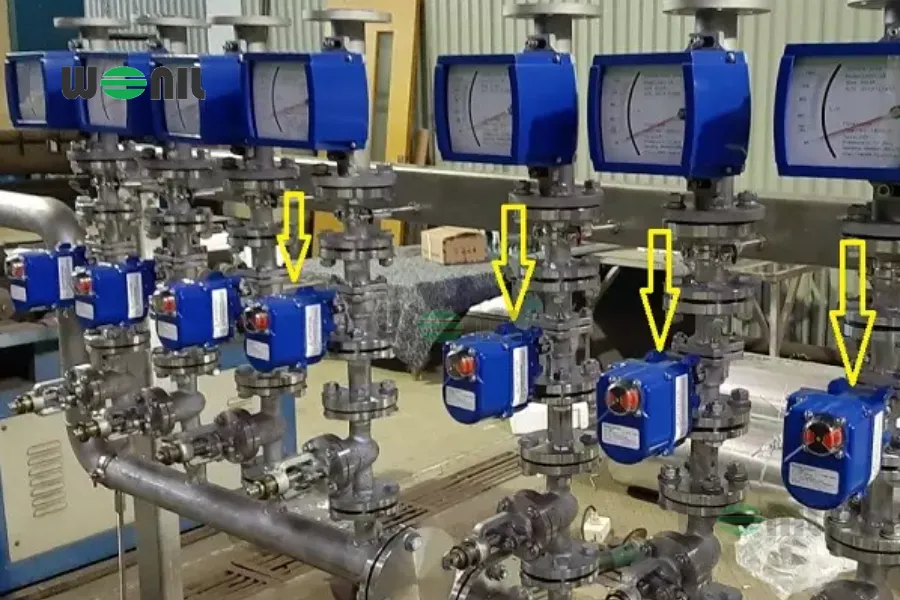

Lưu ý quan trọng trong quá trình lắp đặt van bi điều khiển điện

Trong quá trình lắp đặt van bi điện để đảm bảo thiết bị vận hành tốt, bền bỉ, tuổi thọ cao cần lưu ý các vấn đề dưới đây:

• Lắp đặt van theo đúng chiều hướng dòng chảy được dâp nổi trên thân van tránh lắp ngược sẽ ảnh hưởng đến hiệu quả hoạt động.
• Động cơ điện phải được đặt phía trên, tuyệt đối nên nên lắp hướng quay xuống để tránh ẩm, thấm nước gây hư hỏng, chập cháy điện.
• Khi lắp van vào đường ống, cần đảm bảo trục motor khớp chính xác với trục van, tránh lắp lệch gây kẹt, gãy trục, sai hành trình.
• Dùng lực đều tay, vừa phải để siết chặt van, không dùng lực mạnh sẽ làm hỏng ren hoặc biến dạng mặt bích.
• Van điều khiển điện lắp ở môi trường ngoài trời phải có hộp bảo vệ hoặc mái che, không được để motor điện trần dưới mưa.
• Xác định chính xác điện áp trước khi đấu nối vì nếu đấu sai điện áp có thể gây cháy motor, nổ tụ, hoặc hư module điều khiển.
• Trước khi lắp đặt cần làm sạch các đầu kết nối và bên trong đường ống, tránh cát sạn, bụi bẩn, dầu mỡ gây kẹt bi van hoặc hư gioăng.
• Tốt nhất nên lắp aptomat riêng cho van, tránh dùng chung nguồn với thiết bị khác vì dễ gây ra tình trạng quá tải, đoản mạch khi có sự cố.
• Chạy thử trước khi đưa vào vận hành chính thức để kiểm tra hoạt động của van.
• Khi đấu nối dây điện cần chắc chắn nguồn điện đã được ngắt để đảm bảo an toàn tối đa và trang bị đầy đủ thiết bị bảo hộ để tránh nhiễm điện.
• Bảo trì, bảo dưỡng định kỳ van theo khuyến cáo của nhà sản xuất.
