Van cổng là gì? Cấu tạo, Phân loại, Báo giá chính hãng

Van cổng là gì? Cấu tạo và nguyên lý hoạt động có gì đặc biệt so với các loại van khác? Các loại van cổng phổ biến trên thị trường hiện nay? Ứng dụng thực tế của van cổng trong các hệ thống? Tất cả sẽ được chúng tôi giải đáp chi tiết qua bài viết dưới đây, hãy cùng tìm hiểu.

Van cổng là gì?

Van cổng hay còn gọi là van cửa, van chặn, tiếng Anh là Gate valve, là một trong những loại van công nghiệp 2 chiều được lắp đặt phổ biến trong nhiều hệ thống từ dân dụng đến công nghiệp. Với chức năng kiểm soát cụ thể là ngăn chặn hoặc cho phép dòng chảy lưu chất đi qua van.

Đặc điểm nhận diện thân van cổng được đúc nguyên khối chắc chắn, đĩa van có dạng hình tròn hoặc hình chữ nhật. Khi vận hành sẽ được nâng lên hoặc hạ xuống để đóng mở lưu chất. Quan sát hoạt động của đĩa van rất giống cánh cổng, đây cũng chính là lý do có tên gọi van cổng.

Thông số kỹ thuật van chặn

Thông số	Chi tiết
Kích cỡ	DN15 – DN500
Chất liệu	Inox, gang, đồng, nhựa, thép
Ty van	Inox, thép
Đĩa van	Inox, gang mạ kẽm
Kiểu kết nối	Lắp ren, lắp bích
Tiêu chuẩn nối bích	JIS10K
Nhiệt độ hoạt động	120℃, 180℃… tùy chất liệu
Áp lực làm việc	PN16, PN25
Kết cấu ty van	Ty nổi, ty chìm
Môi trường ứng dụng	Nước, khí nén, hơi nóng, dầu…
Xuất xứ	Hàn Quốc, Đài Loan, Nhật Bản, Malaysia

Cấu tạo và nguyên lý hoạt động

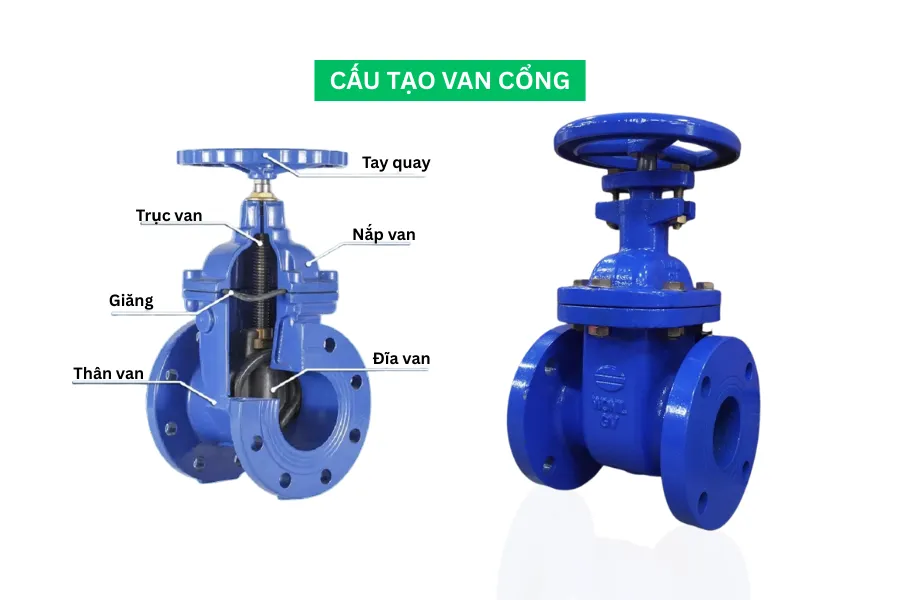

Cấu tạo van chặn

Về cấu tạo, van cổng được chế tạo gồm các bộ phận chính dưới đây:

Thân van

Là bộ phận chịu áp lực dòng chảy và bào vệ các chi tiết bên trong, thường được làm bằng gang, thép, inox, đồng,…Thân van kết nối với đường ống bằng nối ren, mặt bích hoặc hàn kín tùy thuộc kích cỡ, nhu cầu lắp đặt

Trục van

Vị trí nằm bên trong thân van, một đầu kết nối với bộ điều khiển, đầu còn lại với đĩa van. Nhiệm vụ truyền chuyển động từ phần điều khiển xuống đĩa van để đóng mở dòng chảy lưu chất. Vật liệu sản xuất hợp kim cứng, bền bỉ, chống ăn mòn tốt như thép, inox. Trục van được sản xuất 2 phiên bản: ty nổi hoặc ty chìm.

Đĩa van

Là bộ phận quan trọng thực hiện nhiệm vụ đóng, mở và tiếp xúc trực tiếp với dòng chảy. Hình dạng tròn hoặc chữ nhật, chất liệu inox chống ăn mòn tốt, chịu bền bỉ trong nhiều điều kiện môi trường.

Gioăng làm kín

Được làm bằng cao su EPDM hoặc PTFE có độ đàn hồi tốt, chịu áp lực cao. Vị trí lắp đặt giữa thân van và đường ống để làm kín, chống rung lắc, chống rò rỉ lưu chất ra bên ngoài.

Bộ điều khiển

Van cổng được chế tạo đa dạng phương thức vận hành: tay quay, động cơ điện, bộ truyền động khí nén. Mỗi loại có ưu, nhược điểm riêng và phù hợp với những vị trí, hệ thống lắp đặt khác nhau.

Nguyên lý hoạt động

Nguyên lý hoạt động của van chặn đơn giản, ban đầu khi van ở trạng thái đóng, ngăn không cho lưu chất đi qua. Tiến hành xoay tay quay ngược chiều kim đồng hồ hoặc cấp nguồn điện áp, khí nén phù hợp vào bộ điều khiển. Lúc này lực sẽ được truyền qua trục van và kéo đĩa van lên phía trên, tạo trạng thái mở cho lưu chất đi qua hoàn toàn.

Khi cần đóng van, thực hiện ngược lại xoay tay quay cùng chiều kim đồng hồ, cấp điện, khí nén. Đĩa van sẽ nhận tác động từ bộ điều khiển và quay về vị trí đóng, hạ xuống phía dưới, ngăn chặn toàn bộ dòng chảy không cho đi qua van.

Lưu ý: Với loại van điều khiển tự động, tại mỗi chu trình đóng hoặc mở đều có công tắc ngắt điện và gửi tín hiệu trạng thái hoạt động về trung tâm điều khiển của hệ thống.

Các loại van cổng trên thị trường phổ biến hiện nay

Theo chất liệu

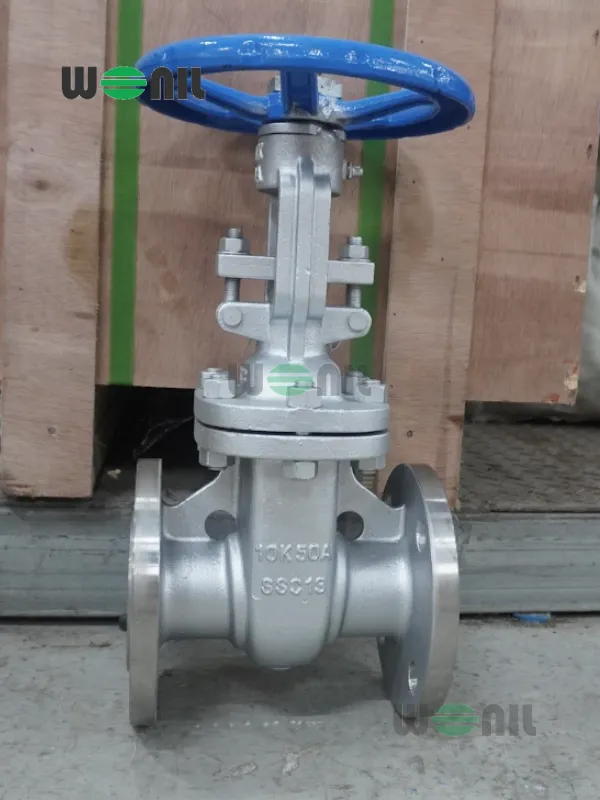

Van cổng inox

Van cổng inox là loại van được làm từ inox cao cấp 304 hoặc inox 316 có khả năng chống ăn mòn, hoạt động ổn định trong môi trường khắc nghiệt. Theo đó, rất được ưa chuộng trong các hệ thống cấp nước sạch, chế biến thực phẩm, hóa chất và y tế vì tính an toàn và bền bỉ, chống ăn mòn tốt. Đặc điểm nhận diện bên ngoài sáng bóng, trơn nhẵn chống bám bụi, dễ vệ sinh. So với các chất liệu khác tuổi thọ cao hơn giá thành cao hơn nên thường được dùng trong các hệ thống, công trình yêu cầu chất lượng cao.

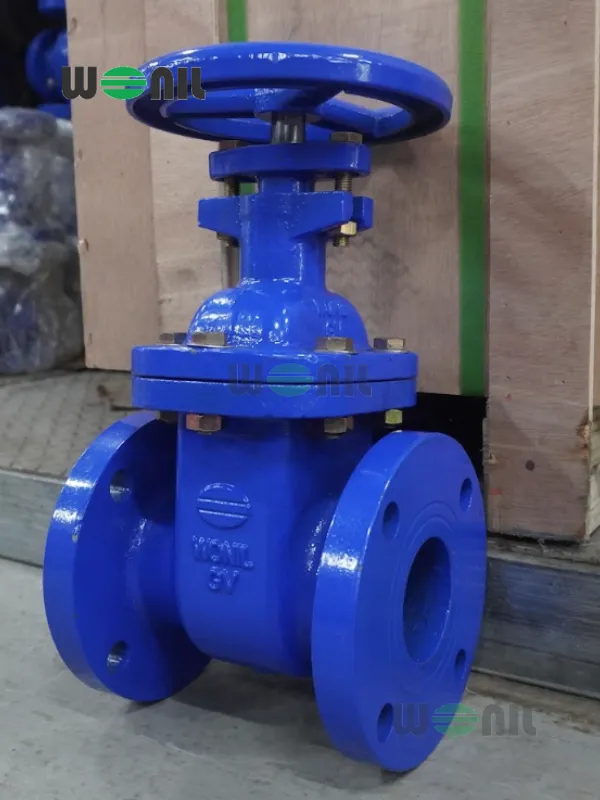

Van cổng gang

Van cổng gang là loại van phổ biến với chi phí hợp lý, thường được dùng trong hệ thống cấp thoát nước, hệ thống phòng cháy chữa cháy và dân dụng. Chất liệu sản xuất gang, bên ngoài sơn Epoxy có đặc tính bền bỉ, chịu lực tốt và chịu được nhiệt độ vừa phải. Sản phẩm hoạt động ổn định, ít bị biến dạng khi sử dụng lâu dài. Tuy nhiên, khi lắp đặt cần lưu ý trọng lượng nặng và không chịu được điều kiện nhiệt độ cao.

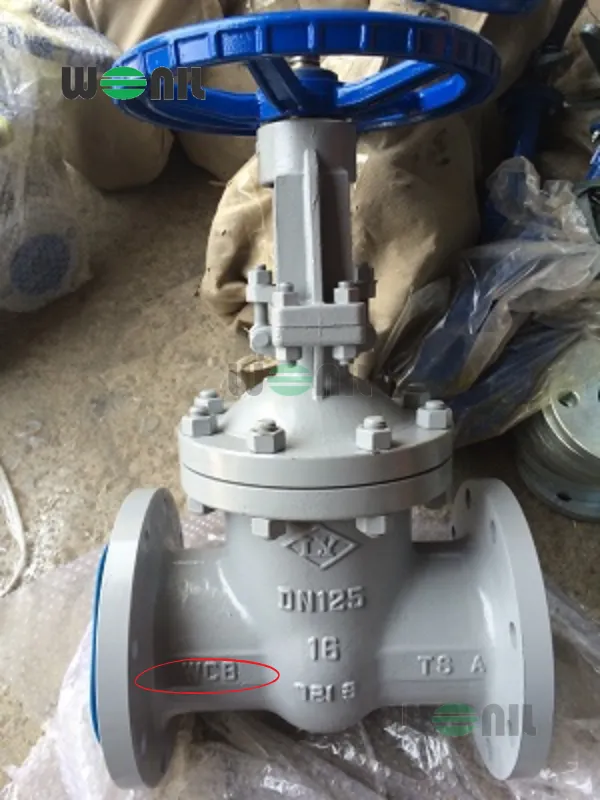

Van cổng thép

Van cổng thép được sản xuất từ thép đúc hoặc thép rèn, có độ cứng cao và chịu được áp suất, nhiệt độ lớn. So với gang và inox, van cổng thép có độ chắc chắn, độ bền vượt trội. Tuy nhiên, trọng lượng lớn và chi phí đầu tư cao nên chỉ phù hợp với các công trình công nghiệp quy mô lớn. Điển hình như trong ngành công nghiệp dầu khí, hơi nước, hóa dầu và năng lượng.

Theo kết cấu ty van

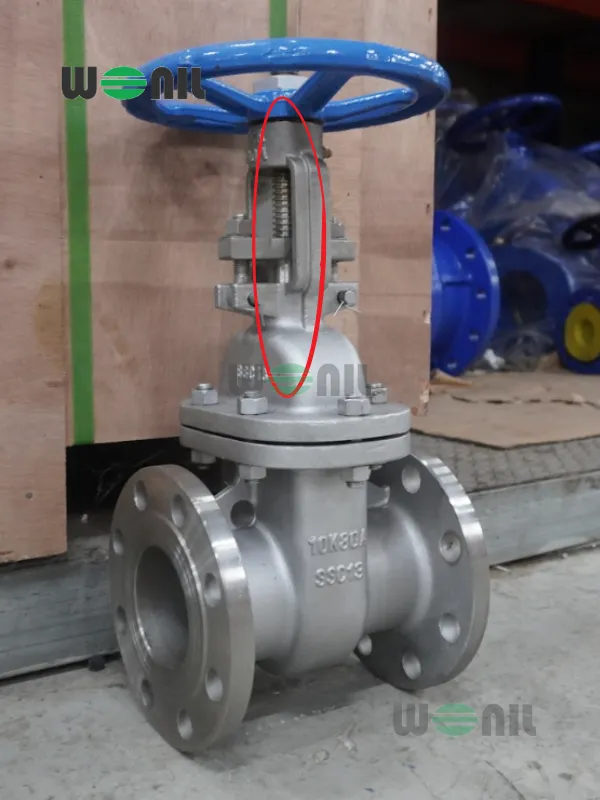

Van cổng ty nổi

Van cổng ty nổi là loại van được thiết kế phần trục van khi vận hành sẽ lộ ra bên ngoài, nhờ đó có thể quan sát trực tiếp trạng thái mở hoặc đóng của van. Ưu điểm thích hợp cho các công trình yêu cầu kiểm soát chặt chẽ và dễ bảo trì. Trục van chuyển động nhô ra ngoài, nên dễ bôi trơn và vệ sinh. Tuy nhiên, cần lưu ý loại van này cần không gian lắp đặt lớn hơn do chiều cao của ty van thay đổi tăng lên khi mở van.

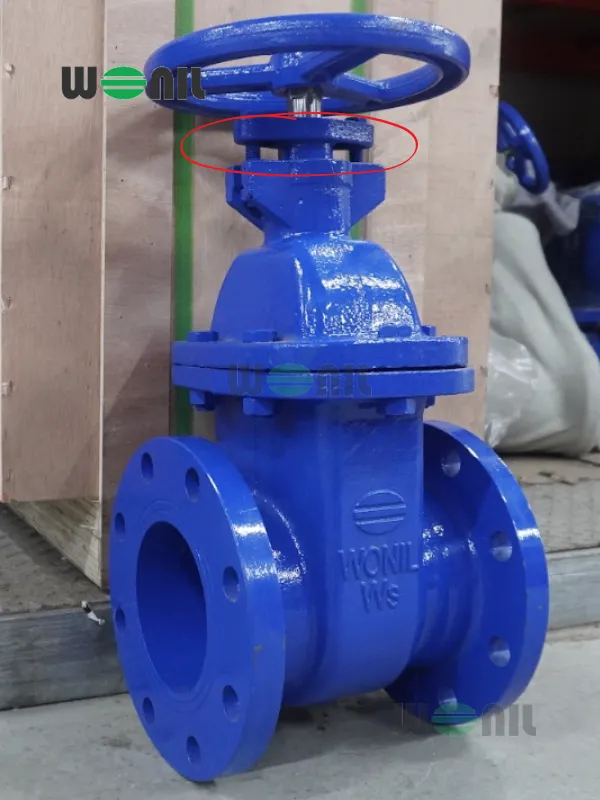

Van cổng ty chìm

Van cổng ty chìm có phần trục van nằm ẩn bên trong thân van nên dù van mở hay đóng thì ty vẫn nằm cố định bên trong. Ưu điểm thiết kế gọn gàng giúp tiết kiệm không gian lắp đặt, đặc biệt là trong các khu vực hạn chế về chiều cao. Điển hình như trong hệ thống ngầm, tủ kỹ thuật hoặc nơi có trần thấp. Nhược điểm khó quan sát trạng thái vận hành của van bằng mắt thường, khó khăn khi kiểm tra ty van và bảo dưỡng định kỳ.

Theo phương thức vận hành

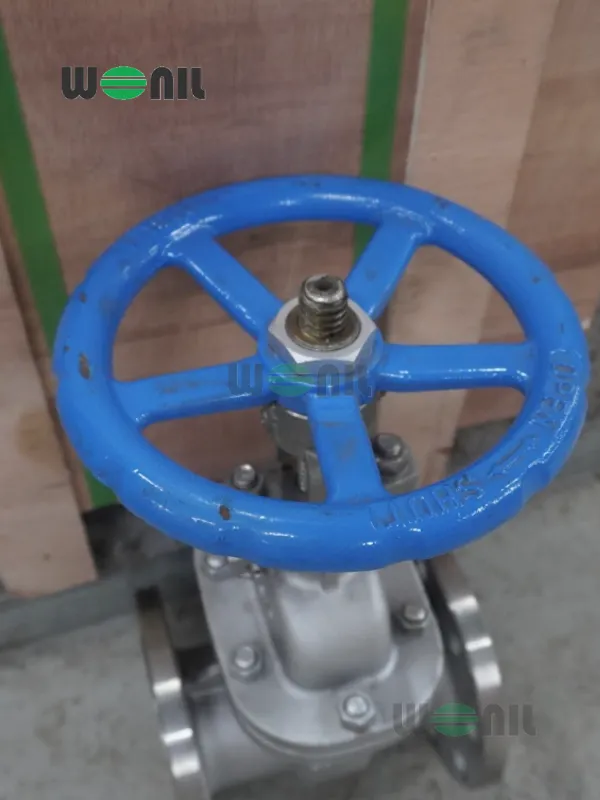

Van cổng tay quay

Van cổng tay quay là loại van được vận hành thủ công thông qua tay quay vô lắng được gắn trên đầu thân van. Khi người dùng xoay tay quay, trục van sẽ dịch chuyển đĩa van lên xuống để đóng hoặc mở dòng chảy. Ưu điểm thao tác đơn giản, không cần nguồn điện hay khí nén, phù hợp với các hệ thống có tần suất vận hành không quá cao. Đặc biệt, dễ lắp đặt, giá thành thấp nên tối ưu chi phí đầu tư hơn so với dạng tự động. Nhược điểm, giới hạn kích cỡ vì việc vận hành bằng tay dùng hoàn toàn bằng sức người.

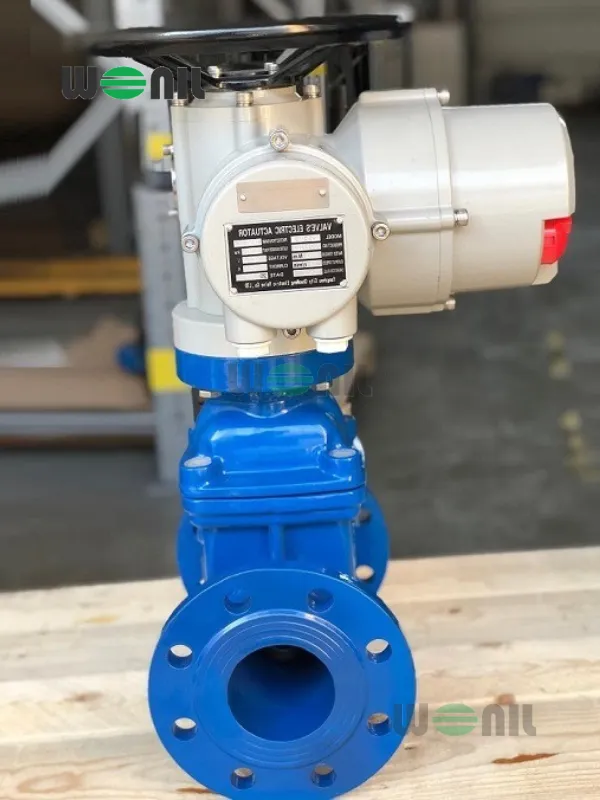

Van cổng điều khiển điện

Van cửa điều khiển điện sử dụng motor điện để vận hành đóng mở tự động mà không cần tác động bằng tay. Cụ thể, khi nhận tín hiệu điện, motor điện sẽ quay và truyền lực qua trục, điều khiển đĩa van di chuyển đóng, mở. Trạng thái hoạt động của van sẽ được thông báo về trung tâm điều khiển nên có thể điều khiển từ xa. Tuy nhiên, cần nguồn điện ổn định và hệ thống điều khiển đi kèm. Hệ thống ứng dụng trong nhà máy, hệ thống xử lý nước và dây chuyền công nghiệp hiện đại.

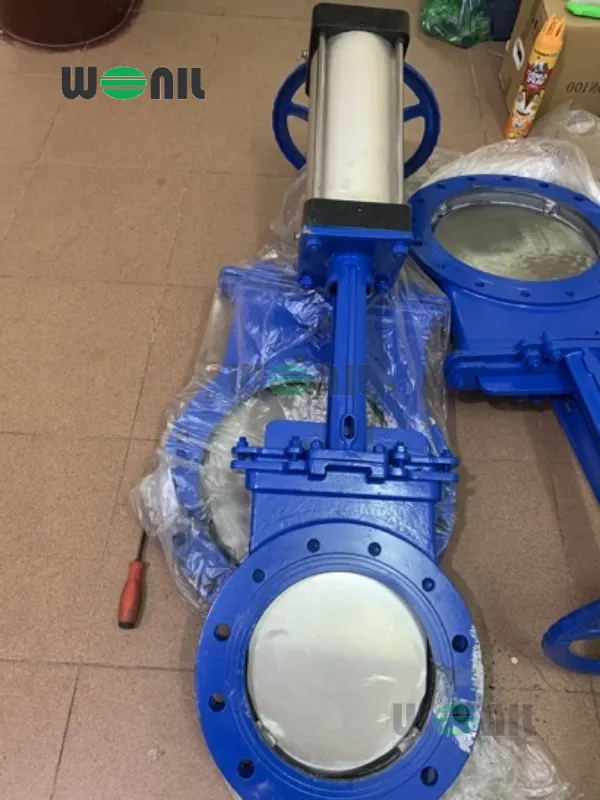

Van cổng điều khiển khí nén

Van chặn điều khiển khí nén hoạt động nhờ vào bộ điều khiển khí nén được tích hợp trên thân van. Khi có tín hiệu điều khiển, khí nén sẽ đẩy piston hoặc xi-lanh trong bộ truyền động, từ đó di chuyển trục van để đóng hoặc mở. Ưu điểm đóng mở nhanh, an toàn cao, đáp ứng tốt các nhà máy lớn, vị trí lắp đặt phức tạp, cần vận hành liên tục. Tuy nhiên, yêu cầu kỹ thuật lắp đặt phức tạp hơn và cần hệ thống khí nén ổn định.

Theo cách kết nối

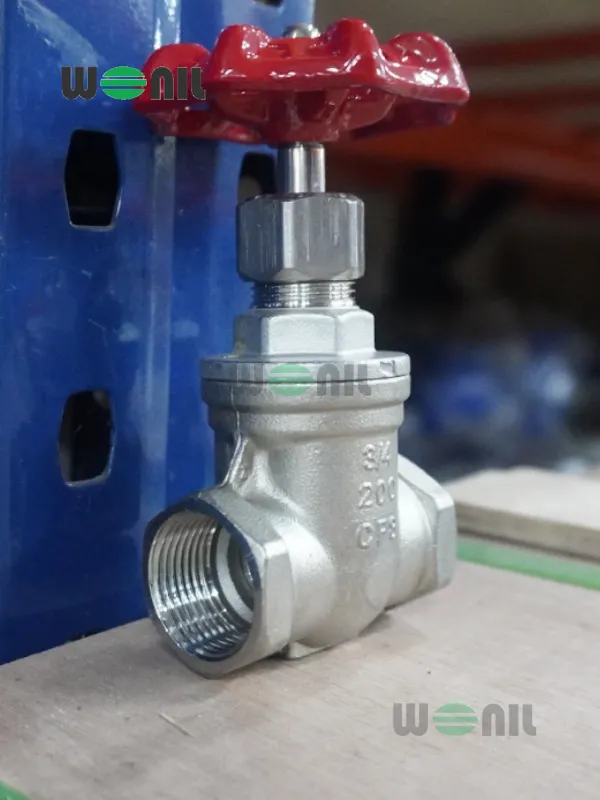

Van cổng nối ren

Đây là loại van có hai đầu kết nối được tiện ren để bắt trực tiếp vào đường ống ren tương ứng. Sản phẩm thương được sản xuất kích cỡ nhỏ, dùng cho đường ống nhỏ, áp lực thấp đến trung bình. Với ưu điểm giá thành rẻ, nhỏ gọn, dễ lắp đặt, thay thế, phù hợp với không gian nhỏ hẹp. Điển hình như hệ thống cấp nước gia đình, dân dụng, nhà máy, khu công nghiệp quy mô nhỏ.

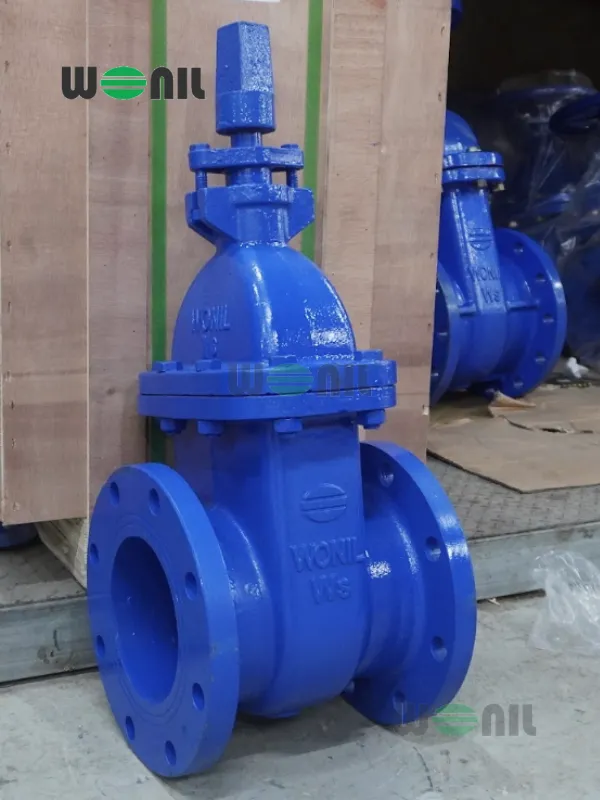

Van cửa nối bích

Van cổng nối bích được thiết kế hai mặt bích ở hai đầu thân van và cố định với đường ống bằng các bu lông, đai ốc. Ưu điểm làm kín tốt, chịu được áp suất cao, chống rò rỉ lưu chất nên là lựa chọn tin cậy cho công trình có quy mô lớn và yêu cầu kỹ thuật cao. Điển hình như các nhà máy sản xuất, khu công nghiệp lớn, ngành công nghiệp nặng… Nhược điểm so với lắp ren, giá thành cao hơn và khâu lắp đặt cũng phức tạp hơn.

>>> Có thể bạn quan tâm: Báo giá Van Cổng ty nổi, chìm Hàn Quốc – Bảng giá mới nhất

Các mẫu van cổng Wonil nổi bật được tin dùng

Trên thị trường hiện nay, Wonil là thương hiệu van cổng chất lượng được nhiều khách hàng tin tưởng lựa chọn với đa dạng mẫu mã, chất lượng tốt, vận hành bền bỉ và giá thành hợp lý. Dưới đây là một số mẫu van cổng Wonil phổ biến:

Van chặn gang ty chìm Wonil

Van cổng gang ty chìm Wonil có model WGN-10, thân gang đúc, sơn Epoxy bên ngoài, ty thép SS410, đĩa van bằng đồng. Kích cỡ từ DN50 – DN300, ty van nằm chìm bên trong thân van, kết nối lắp bích tiêu chuẩn JIS10K. Van cổng ty chìm wonil chất liệu bằng gang được ứng dụng rộng rãi trong hệ thống cấp thoát nước, xử lý nước thải, khí nén, dầu, nhà máy sản xuất thực phẩm…

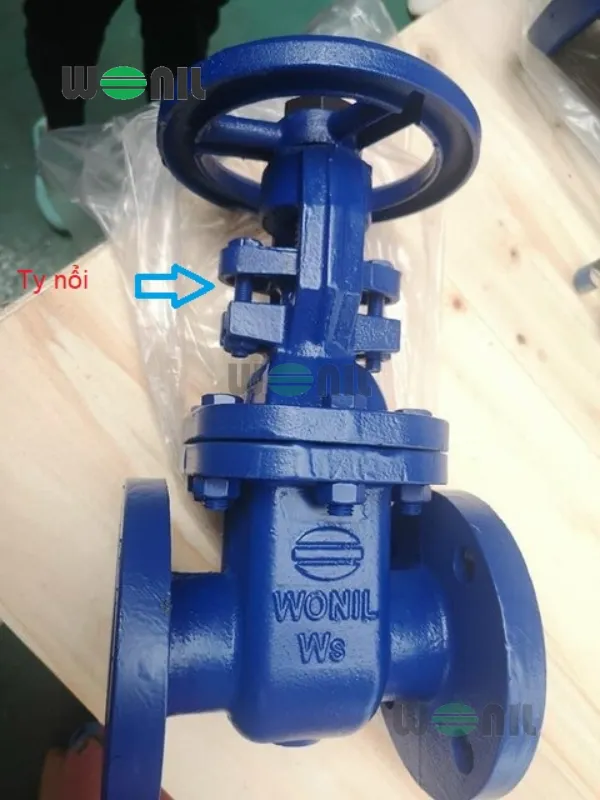

Van cổng gang ty nổi Wonil

Van cổng gang ty nổi Wonil có model WG0-10, kích cỡ từ DN50 – DN400, thân gang đúc, ty thép, đĩa đồng. Nhiệt độ hoạt động tối đa 120 độ C, áp lực làm việc max 16kg/cm2. Khi vận hành van cổng ty nổi wonil nói chung dễ quan sát trạng thái đóng, mở và được ưu tiên lắp đặt tại các nhà máy, khu xử lý nước và các hệ thống công trình lớn từ dân dụng đến công nghiệp.

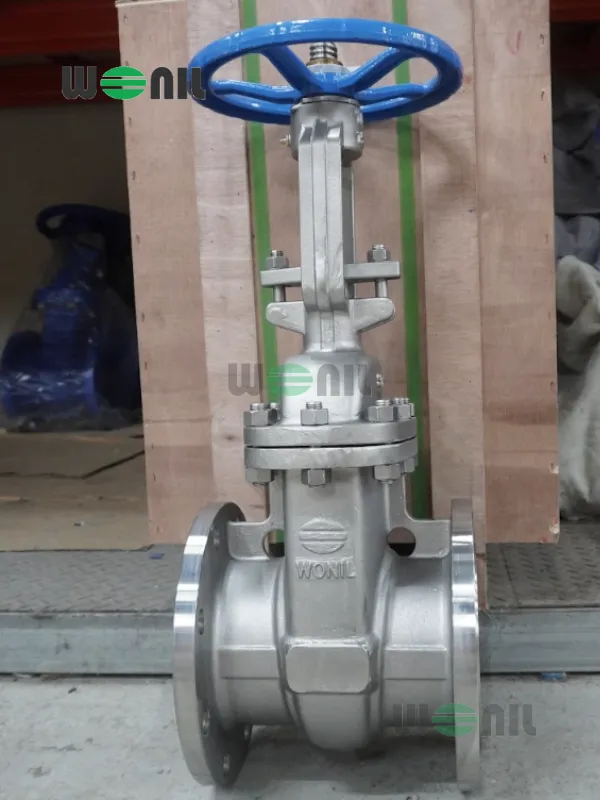

Van cổng inox 304 Wonil

Van cổng inox 304 Wonil có model WSGO-1, kích cỡ từ DN15 – DN300, chất liệu toàn thân SUS304, khả năng chịu nhiệt -10 – 180 độ C, áp lực làm việc PN16. Kiểu kết nối lắp ren hoặc lắp bich đảm bảo phù hợp với nhiều vị trí, kích thước đường ống. Ưu điểm độ bền cao, chống ăn mòn tốt, tuổi thọ bền bỉ trong nhiều môi trường khác nhau kể cả điều kiện khắc nghiệt. Hệ thống ứng dụng điển hình: nước sạch, hóa chất, nước thải, hơi nóng, khí nén…

Ứng dụng thực tế van cửa

Như đã giới thiệu ở trên, van cổng là sản phẩm không thể thiếu trong nhiều hệ thống, công trình. Dưới đây là một số ứng dụng tiêu biểu:

• Trong hệ thống cấp thoát nước ở khu dân cư, nhà cao tầng và chung cư để kiểm soát lưu chất nước.
• Trong hệ thống phòng cháy chữa cháy giúp đóng/mở nhanh nguồn nước đến các đường ống cứu hỏa.
• Trong lĩnh vực xử lý nước thải với nhiệm vụ điều tiết dòng chảy ở các trạm xử lý, hồ lắng và kênh dẫn.
• Trong các nhà máy hóa chất, thực phẩm, nhiệt điện.
• Trong ngành dầu khí, hệ thống đường ống dẫn dầu, dẫn khí.
• Trong hệ thống HVAC, tưới tiêu nông nghiệp.

Wonilvn – Đơn vị cung cấp van cổng chính hãng

Tại Việt Nam, Wonilvn tự hào là nhà phân phối chính thức các dòng van công nghiệp chất lượng cao, đặc biệt nổi bật với các sản phẩm van cổng chính hãng Wonil Hàn Quốc. Với hơn 16 năm kinh nghiệm trong ngành, chúng tôi cam kết mang đến sản phẩm chất lượng tốt, dịch vụ chuyên nghiệp, giá thành cạnh tranh. Cụ thể:

✅ Hàng chính hãng 100% Wonil Hàn Quốc, đầy đủ giấy tờ chứng nhận CO–CQ, catalogue.

✅ Đa dạng mẫu mã, chủng loại, chất lượng đạt chuẩn quốc tế.

✅ Giá thành hợp lý, chiết khấu hấp dẫn, linh hoạt cho các đơn hàng có giá trị cao.

✅ Đội ngũ kỹ thuật chuyên nghiệp, tư vấn tận tâm, hỗ trợ khách hàng mọi lúc mọi nơi.

✅ Kho hàng rộng, lưu kho sẵn hàng full mẫu mã, size, chất liệu đảm bảo đáp ứng tốt nhất mọi hệ thống.

✅ Giao hàng nhanh toàn quốc, hỗ trợ giao nhanh cho các đơn hàng trong phạm vi quy định.

Hy vọng bài viết trên đây của chúng tôi sẽ giúp bạn đọc trả lời được câu hỏi van cổng là gì. Nhìn chung, van cổng là thiết bị quan trong trong hệ thống đường ống giúp đóng mở lưu chất hiệu quả. Nếu bạn đang tìm kiếm đơn vị mua hàng, Wonilvn là địa chỉ ưu tiên đảm bảo cung cấp sản phẩm chất lượng, dịch vụ chuyên nghiệp và giá thành cạnh tranh. Để nhận báo giá chính xác vui lòng liên hệ trực tiếp qua Hotline để được tư vấn, hỗ trợ.

>>> Xem thêm: Cách lắp đặt van cổng đúng kỹ thuật: Chi tiết từng bước
