Van bi điều khiển khí nén: Cấu tạo, Phân loại, Ứng dụng

Van bi điều khiển khí nén là thiết bị được nhiều người quan tâm khi tìm giải pháp tối ưu cho hệ thống của mình. Tuy nhiên, không phải ai cũng hiểu rõ về cấu tạo, nguyên lý hoạt động và ứng dụng của loại van này. Bài viết dưới đây sẽ giúp bạn nắm trọn thông tin cần thiết về van bi điều khiển bằng khí nén, từ đó dễ dàng lựa chọn sản phẩm phù hợp nhất cho nhu cầu thực tế.

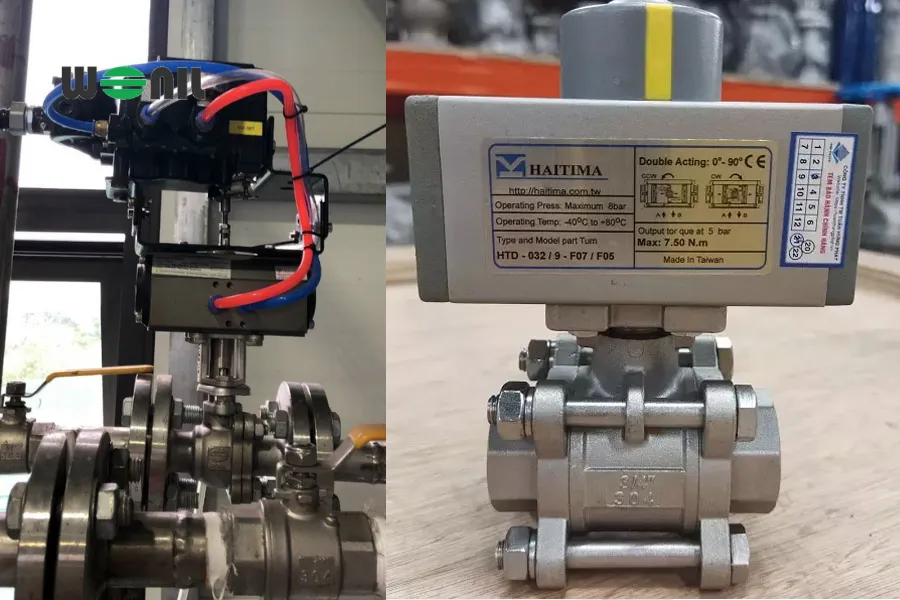

Giới thiệu van bi điều khiển khí nén

Van bi điều khiển khí nén là dòng sản phẩm được thiết kế phần thân van bi cơ và phần điều khiển là bộ truyền động khí nén. Thiết bị này được lắp đặt vào hệ thống với chức năng đóng mở hoàn toàn và điều tiết dòng chảy lưu chất chính xác theo các góc mở khác nhau.

So với dạng van cơ, van bi điều khiển bằng khí nén có gia thành cao hơn nhưng có cơ chế vận hành tự động, không cần dùng sức người nên thời gian đóng mở nhanh, độ chính xác cao. Hệ thống ứng dụng chủ yếu mang tính tự động hóa, vị trí lắp đặt phức tạp hoặc môi trường độc hại cần điều khiển từ xa như hóa chất, nước thải…

Thông số kỹ thuật van bi khí nén

Kích cỡ	DN15 – DN200
Chất liệu thân van	Inox, gang, nhựa
Kết nối	Lắp ren, lắp bích
Áp lực làm việc	PN16, PN25
Nhiệt độ hoạt động	Tối đa 180°C
Áp lực khí nén	4 – 8 bar
Nguồn điện áp	24V, 220V
Cách thức hoạt động	ON/OFF, tuyến tính
Môi trường ứng dụng	Nước sạch, nước thải, hóa chất, dầu, khí
Xuất xứ	Hàn Quốc, Trung Quốc, Đài Loan

Cấu tạo van bi khí nén

Về cấu tạo, van bi điều khiển khí nén được thiết kế gồm 2 phần chính như sau:

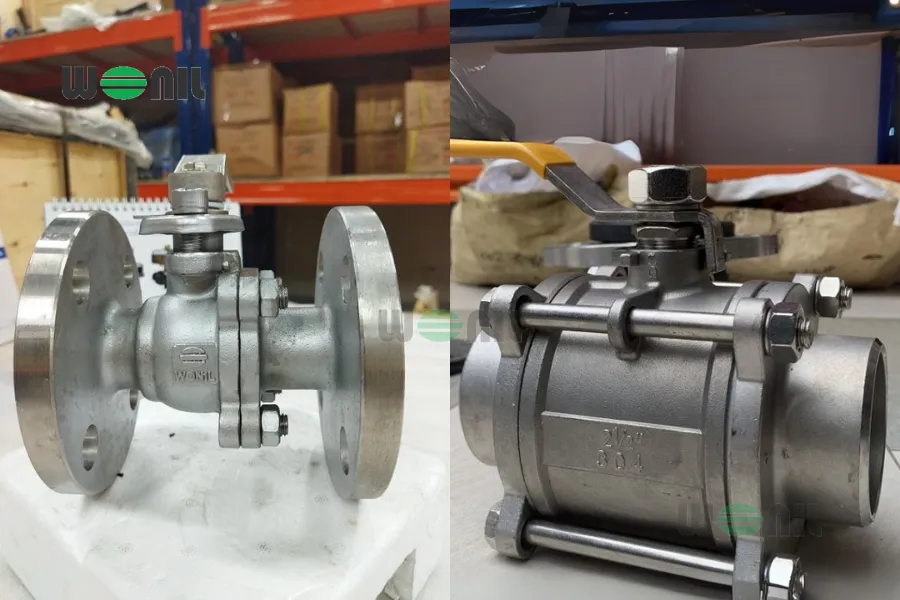

Thân van bi

Đây là bộ phận chịu trách nhiệm đóng, mở lưu chất, được kết cấu gồm các bộ phận: thân van, trục van, bi van, gioăng làm kín, phần kết nối với đường ống lắp ren hoặc lắp bích tùy kích cỡ. Chất liệu sản xuất inox, gang hoặc nhựa, bi van có dạng hình tròn và được đục lỗ xuyên tâm ở giữa.

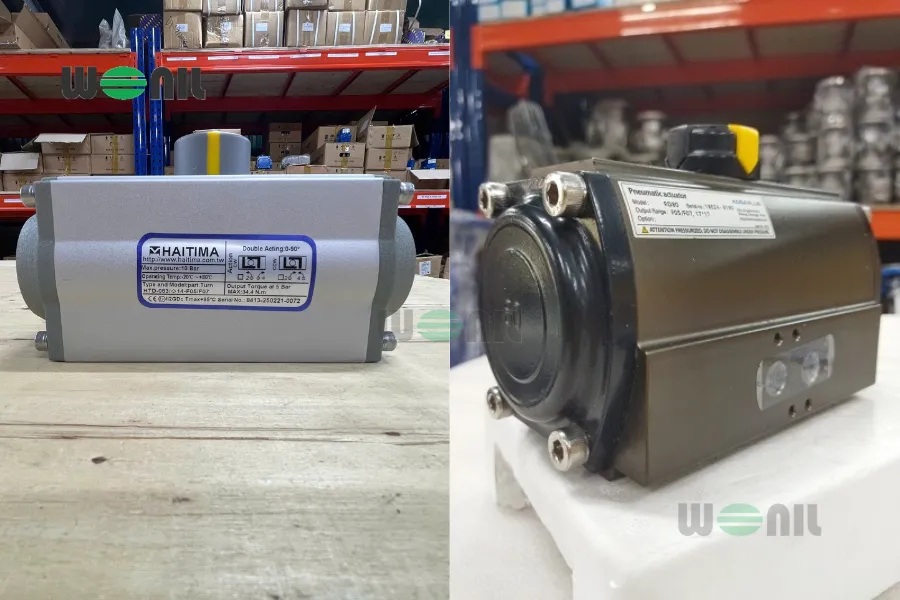

Bộ điều khiển khí nén

Bộ phận có chức năng điều khiển quá trình đóng, mở của van với cấu tạo gồm vỏ, xi lanh khí nén, piston, lò xo (nếu có). Và có 2 dạng tác động đơn cấp khí 1 lần, tác động kép cấp khí 2 lần ở cả 2 chu trình đóng mở.

Nguyên lý hoạt động

Dạng tác động đơn

Khi cấp nguồn khí nén phù hợp vào bộ điều khiển, áp lực khí nén sẽ làm piston di chuyển thông qua hệ thống bánh răng. Kết quả piston sẽ đẩy trục van và bi van xoay theo. Khi phần đục lỗ của bi van song song với lưu chất van ở trạng thái mở. Khi cần đóng van chỉ cần ngắn nguồn khí nén, lò xo sẽ tự động đẩy piston về vị trí ban đầu, trục van và bi van cũng di chuyển theo. Khi phần đục lỗ của bi van vuông góc với lưu chất van ở trạng thái đóng.

Dạng tác động kép

Van bi điều khiển khí nén tác động kép cần cấp khí nén ở cả 2 chu trình đóng và mở. Cụ thể khi cần mở van chỉ cần cấp khí nén vào bộ truyền động, piston sẽ làm trục van, bia van xoay, tạo trạng thái mở. Khi cấp khí nén vào đầu còn lại, piston sẽ tác động làm trục van, bia van quay ngược lại, tạo trạng thái đóng, ngăn không cho lưu chất đi qua.

Khám phá các ưu điểm của van bi điều khiển khí nén

✅ Tốc độ đóng/mở nhanh trung bình chỉ khoảng 1-3 giây và độ chính xác cao, sai số cực thấp.

✅ Tích hợp dễ dàng vào các hệ thống tự động hóa giúp vận hành hoàn toàn tự động giảm phụ thuộc vào nhân công, nâng cao hiệu suất.

✅ Độ kín tuyệt đối, hạn chế tình trạng rò rỉ lưu chất ra bên ngoài.

✅ Vật liệu chế tạo inox, gang, nhựa có độ bền bỉ cao, tuổi thọ cao, hoạt động ổn định trong môi trường khắc nghiệt.

✅ Sử dụng khí nén thay vì điện trực tiếp nên đảm bảo an toàn trong môi trường dễ cháy nổ, độc hại, giúp bảo vệ người vận hành và hệ thống khỏi các nguy cơ về điện giật, tia lửa…

✅ Linh hoạt kết nối theo nhiều kiểu như ren, mặt bích dễ dàng thay thế, lắp đặt trong mọi hệ thống đường ống.

✅ Tùy chọn giữa tác động đơn và tác động kép phù hợp với nhiều vị trí, hệ thống khác nhau.

✅ Giá thành hợp lý mặc dù cao hơn dạng van cơ nhưng tiết kiệm chi phí bảo trì, sửa chữa.

✅ Được ứng dụng rộng rãi trong nhiều hệ thống có quy mô lớn, mang tính tự động hóa: nước, hơi nóng, khí nén…

Phân loại van bi điều khiển khí nén phổ biến hiện nay

Theo cách thức vận hành

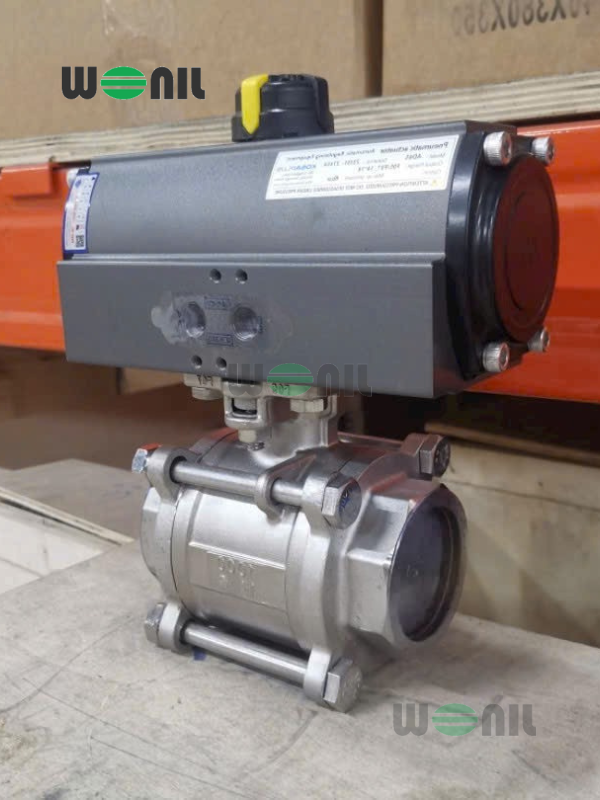

Van bi điều khiển khí nén ON/OFF

Đây là loại van phổ biến và thông dụng nhất với chức năng đóng hoàn toàn hoặc mở hoàn toàn khi được cấp khí nén. Theo đó, thường được ứng dụng trong hệ thống chỉ yêu cầu điều khiển 2 trạng thái đóng hoặc mở. Ưu điểm dễ dàng sử dụng, chính xác và được kết hợp với công tắc hành trình báo trạng thái của van về trung tâm điều khiển. Hệ thống ứng dụng cấp thoát nước, hơi nóng, hóa chất, dầu khí…

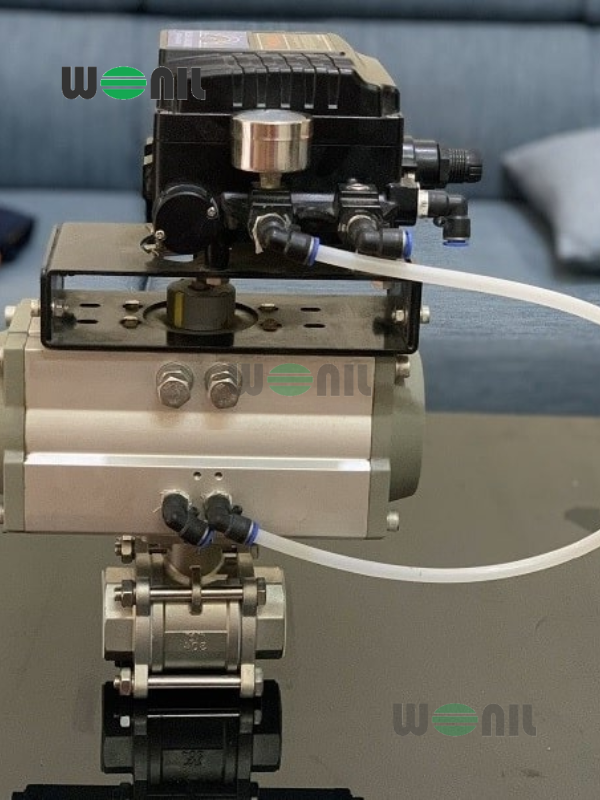

Van bi điều khiển khí nén tuyến tính

Van bi điều khiển khí nén tuyến tính cho phép điều chỉnh mức độ đóng van theo các góc từ 0 – 90 độ tương ứng với mức độ mở van từ 0 – 100%. Về thiết kế van sẽ được gắn thêm bộ định vị tuyến tính để điều chỉnh góc quay của van dựa vào tín hiệu điều khiển. Ứng dụng chủ yếu trong hệ thống cần pha trộn, điều tiết áp suất, điều khiển nhiệt độ, quá trình sản xuất đòi hỏi độ chính xác cao.

Theo chất liệu van

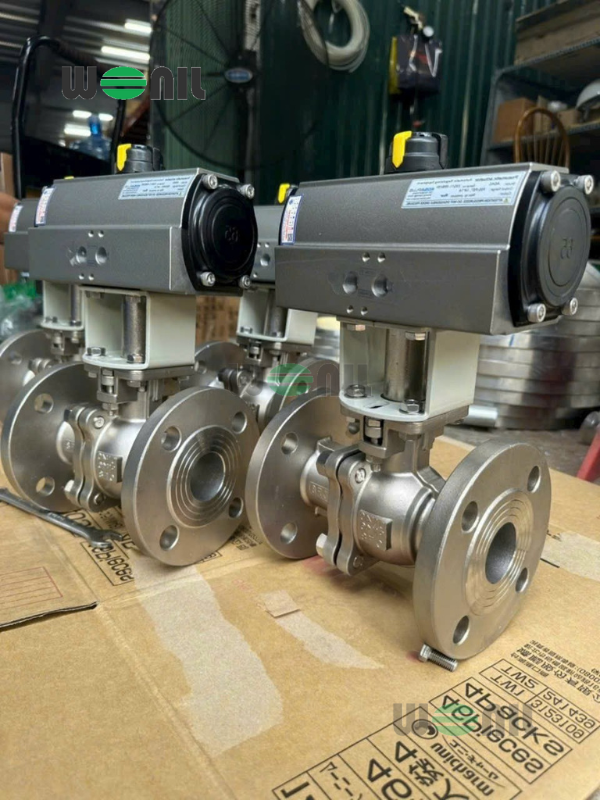

Van bi inox điều khiển khí nén

Dòng van cao cấp, giá thành cao nhất trong các loại vật liệu được sản xuất toàn thân bằng inox 304 hoặc inox 316 có khả năng chịu được ăn mòn, chịu nhiệt, áp lực cao. Ưu điểm tuổi thọ cao, độ bền vượt trội, hoạt động ổn định trong môi trường khắc nghiệt. Thích hợp với môi trường chứa hóa chất, axit, dung môi, nước biển, dầu…

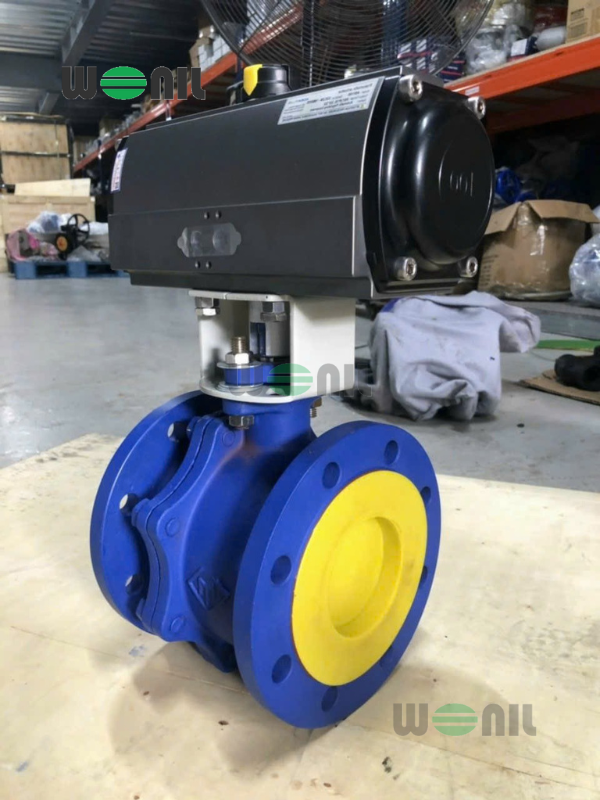

Van bi gang  điều khiển khí nén

Van bi điều khiển khí nén gang có thân van được làm bằng gang cầu hoặc gang xám, bên ngoài có sơn Epoxy chịu bền, chống bám bụi, giá thành rẻ hơn inox. Đặc biệt, đáp ứng tốt hệ thống cấp thoát nước sạch, các nhà máy sản xuất thực phẩm, đồ uống yêu cầu an toàn vệ sinh thực phẩm. Hệ thống ứng dụng điển hình nước sạch, nước thải, hệ thống điều hòa, PCCC…

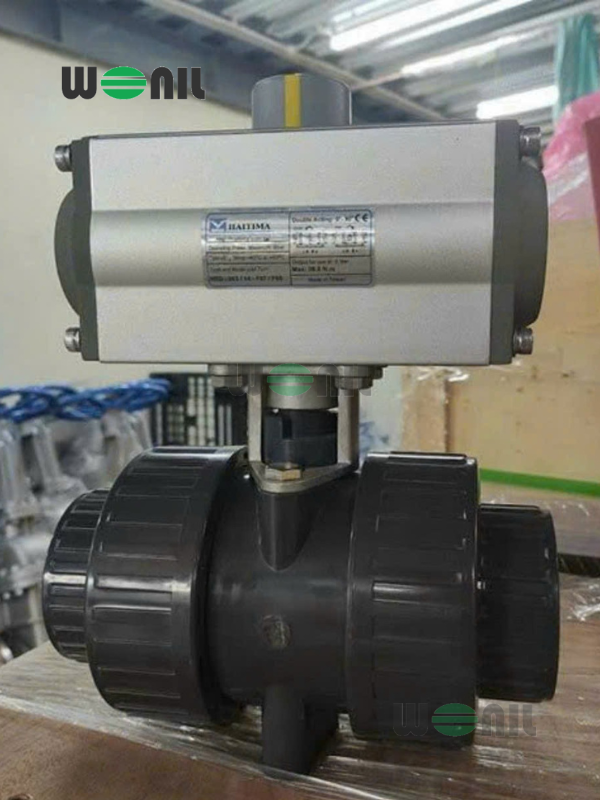

Van bi điều khiển khí nén nhựa

Đây là mẫu van được sản xuất chuyên dụng cho hệ thống hóa chất nhẹ, nước sạch, thực phẩm, bể cá, xử lý nước thải… Chất liệu van nhựa các loại PVC, uPVC, cPVC chống ăn mòn cực tốt. Ưu điểm trọng lượng nhẹ, giá rẻ, phù hợp với hệ thống áp suất và nhiệt độ trung bình/thấp. Tuy nhiên, khi sử dụng cần lưu ý khả năng chịu nhiệt, chịu áp lực có giới hạn nhất định.

Theo thương hiệu uy tín

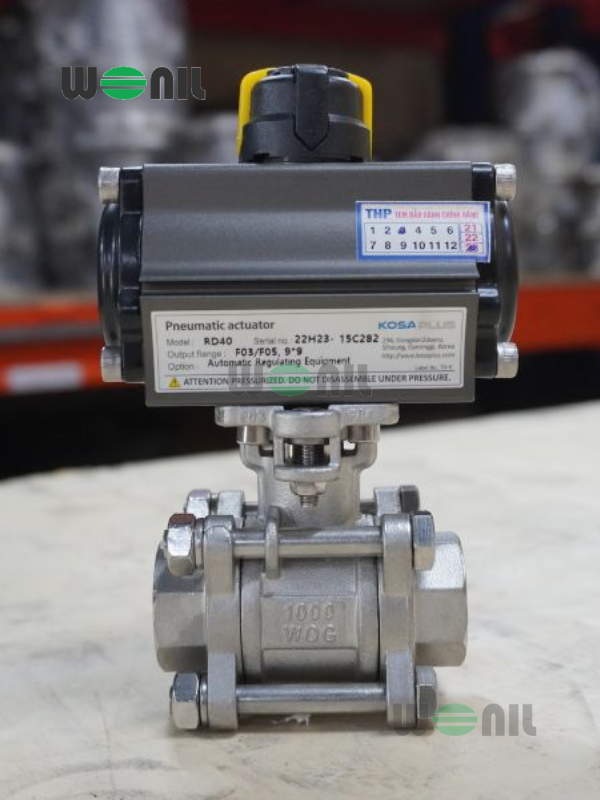

Van bi điều khiển khí nén Wonil

Wonil là thương hiệu van công nghiệp uy tín đến từ Hàn Quốc, nổi tiếng với chất lượng và độ bền vượt trội. Van bi điều khiển khí nén Wonil được thiết kế với thân van bi Wonil, sản xuất từ inox 304 cao cấp, đáp ứng tốt các yêu cầu khắt khe trong công nghiệp.

Sản phẩm nổi bật với ưu điểm đa dạng kích cỡ, được chế tạo trên dây chuyền hiện đại đạt chuẩn quốc tế, đảm bảo hiệu quả và độ tin cậy cao. Van được ứng dụng rộng rãi trong nhiều hệ thống như cấp thoát nước, xử lý nước thải, khí nén, hơi nóng và nhiều lĩnh vực khác.

>>> Tìm hiểu chi tiết: Van bi điều khiển khí nén Wonil có đáng mua?

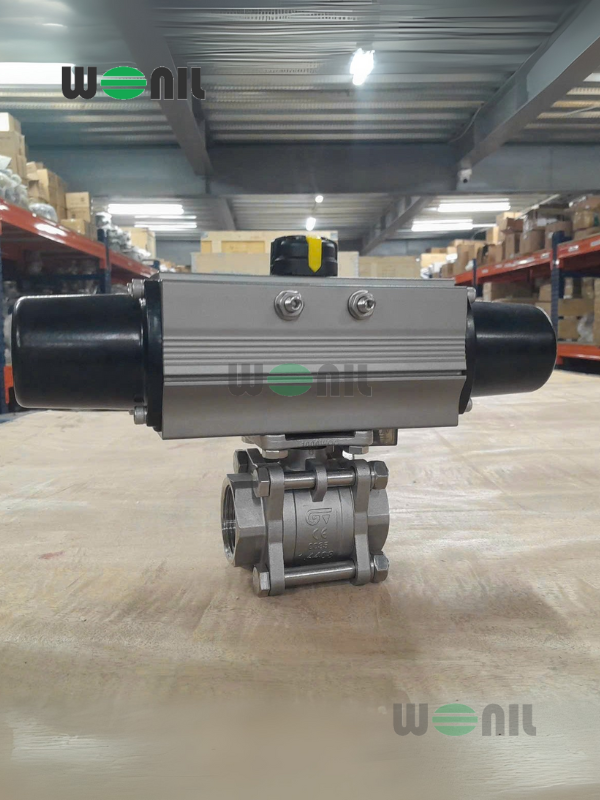

Van bi điều khiển khí nén Kosaplus

Van bi điều khiển khí nén Kosaplus là sản phẩm sử dụng bộ điều khiển khí nén của thương hiệu Kosaplus chuyên cung cấp bộ điều khiển tại Hàn Quốc. Ưu điểm được thiết kế với công nghệ hiện đại, đảm bảo hiệu suất cao và hoạt động ổn định. Tiêu chuẩn kháng nước, kháng bụi đạt IP67, thân bộ điều khiển bằng hợp kim nhôm bền bỉ. Hệ thống ứng dụng phổ biến nước, hơi nóng, khí nén, dầu, khí…

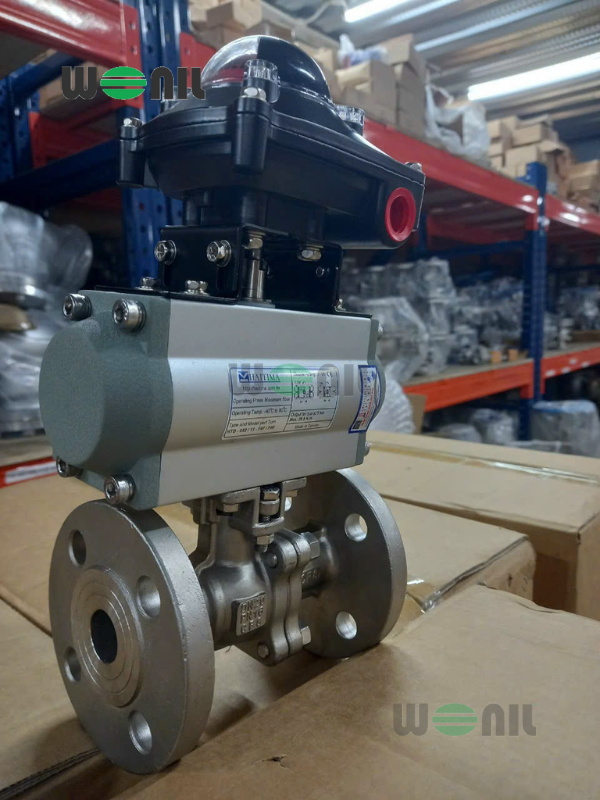

Van bi điều khiển khí nén Haitima

Van bi khí nén Haitima được sản xuất bởi Haitima – thương hiệu van công nghiệp và bộ truyền động khí nén hàng đầu tại Đài Loan. Sản phẩm của Haitima được sử dụng rộng rãi trên toàn cầu nhờ chất lượng và độ tin cậy cao. Ưu điểm thân van bi cơ đa dạng mẫu mã, bộ điều khiển được sản xuất theo tiêu chuẩn quốc tế. Theo đó, phù hợp cho nhiều ngành công nghiệp như dầu khí, hóa chất, xử lý nước, và thực phẩm.

Ứng dụng van bi điều khiển khí nén

Theo thống kê, van bi điều khiển khí nén là thiết bị đã và đang được ứng dụng rộng rãi trong các hệ thống, công trình. Dưới đây là một số ứng dụng điển hình:

• Được lắp đặt trong các hệ thống pha trộn, vận chuyển dung dịch hóa chất.
• Trong hệ thống xử lý nước sạch, nước thải.
• Trong ngành công nghiệp dầu khí để điều khiển dầu thô, khí tự nhiên, xăng dầu.
• Trong các nhà máy thực phẩm, đồ uống được sử dụng trong hệ thống đường ống vận chuyển sữa, nước, bia…
• Trong ngành dược phẩm, hóa chất để kiểm soát dòng hóa chất, dung môi, thuốc dạng lỏng hoặc khí.
• Trong hệ thống HVAC với nhiệm vụ điều tiết dòng khí nóng/lạnh, nước lạnh trong các hệ thống điều hòa trung tâm.
• Trong ngành công nghiệp đóng tàu, xi măng, luyện kim.
• Trong hệ thống tự động hóa tại các nhà máy, khu công nghiệp.

Liên hệ nhận báo giá van bi điều khiển khí nén

​Hiện nay, trên thị trường có nhiều đơn vị cung cấp van bi điều khiển bằng khí nén với mức giá và chất lượng khác nhau. Theo đó gây ra nhiều khó khăn cho khách hàng trong việc lựa chọn sản phẩm đáp ứng các tiêu chí phù hợp, bền bỉ, chính hãng và nhất là giá cả hợp lý.

Tuy nhiên, với những vấn đề trên nếu quý khách chọn Wonilvn tất cả đều sẽ được giải quyết một cách tốt nhất. Tại Việt Nam chúng tôi là đơn vị độc quyền phân phối các dòng van của thương hiệu Wonil Hàn Quốc, trong đó có van bi điều khiển khí nén. Chúng tôi cam kết chính hãng, đa dạng mẫu mã, kích cỡ, đầy đủ giấy tờ chứng nhận và chính sách bảo hành minh bạch.

Về giá thành đảm bảo hợp lý, cạnh tranh nhất thị trường vì chúng tôi nhập khẩu trực tiếp, không qua bất kỳ một đơn vị trung gian nào. Do đó tiết kiệm được chi phí đầu vào nên tối ưu được mức giá bán ra. Để nhận báo giá chính xác tại thời điểm quan tâm vui lòng liên hệ hotline để được tư vấn, hỗ trợ. Chúng tôi không có mức giá cụ thể vì tùy thuộc thời điểm nhập hàng, chất liệu, size sẽ có sự khác nhau.

>>> Xem thêm: Ưu điểm nổi bật của van bi điều khiển điện so với các dòng van khác
