Van bi 3 mảnh: Đặc điểm, Phân loại và Lưu ý khi chọn

Van bi 3 mảnh với thiết kế thông minh và khả năng tháo rời linh hoạt, là loại van được sử dụng rộng rãi trong hầu hết các hệ thống và môi trường lưu chất. Nếu quý khách đang có nhu cầu sử dụng loại van này, đừng bỏ qua bài viết tổng hợp Top 5 mẫu van bi 3 mảnh đáng mua nhất hiện nay dưới đây nhé.

Giới thiệu van bi 3 mảnh

Van bi 3 mảnh tiếng anh là Ball Valve 3 – Pieces là một trong những loại van bi được thiết kế 3 mảnh ghép riêng biệt: hai đầu nối ống, phần giữa chứa bi van. Các phần sẽ được kết nối với nhau bằng bulong cho phép lắp ghép hoặc tháo rời đơn giản, nhanh chóng. Hệ thống ứng dụng phổ biến nước, hơi nóng, khí nén, hóa chất, dầu, khí…

Thông thường, loại van này được sản xuất kích cỡ từ DN15 – DN300, chất liệu inox hoặc nhựa, thép, kết nối chủ yếu lắp ren. Với chức năng chính là đóng mở giúp kiểm soát hoặc điều tiết dòng chảy lưu chất theo các góc khác nhau tùy thuộc nhu cầu của người dùng.

Cơ chế vận hành cơ bản dựa vào sự dịch chuyển của bi van. Cụ thể, khi van ở trạng thái đóng phần đục lỗ của bi van sẽ vuông góc với dòng chảy, ngăn lưu chất đi qua. Khi tác động lực lên tay gạt hoặc cấp điện, khí nén sẽ tạo ra lực momen xoắn tác động làm trục van quay. Kết qua trục van sẽ kéo bi van dịch chuyển, phần đục lỗ song song với đường ống, cho phép lưu chất đi qua.

Thông số kỹ thuật:

Thông số	Chi tiết
Kích thước	DN15 – DN200
Chất liệu	Inox, nhựa, thép
Gioăng	EPDM, PTFE
Phương thức kết nối	Lắp ren, lắp bích
Nhiệt độ làm việc	Tối đa 200°C
Áp lực làm việc	PN16, PN25
Môi trường ứng dụng	Nước, hơi nóng, khí nén
Xuất xứ	Hàn Quốc, Trung Quốc, Đài Loan, Malaysia…

Đặc điểm nổi bật của van bi 3 mảnh

✅ Cấu tạo van dễ dàng tháo rời, lắp ghép hoặc bảo trì, vệ sinh, thay thế khi cần thiết mà không cần tháo van ra khỏi đường ống giúp tiết kiệm thời gian, chi phí.

✅ Bi van ép chặt vào gioăng cao su khi đóng giúp đóng kín tuyệt đối, không rò rỉ.

✅ Chất liệu đa dạng, chịu áp suất và nhiệt độ cao phù hợp với hệ thống hơi nóng, dầu khí, nước công nghiệp.

✅ Có thể vận hành bằng tay gạt, tay quay, hoặc kết hợp với bộ điều khiển điện / khí nén, dễ dàng tích hợp vào hệ thống tự động hóa công nghiệp.

✅ Tùy chọn kết nối linh hoạt: nối ren hoặc lắp bích tùy thuộc kích cỡ, nhu cầu lắp đặt của hệ thống.

✅ Vận hành êm ái, mượt, khi bị hư hỏng dễ dàng thay thế từng bộ phận, không cần thay toàn bộ van.

✅ Về giá thành, so với van bi 2 mảnh, 1 mảnh giá cao hơn.

✅ Được ứng dụng rộng rãi trong nhiều hệ thống, môi trường lưu chất khác nhau: nước, hơi nóng, khí nén…

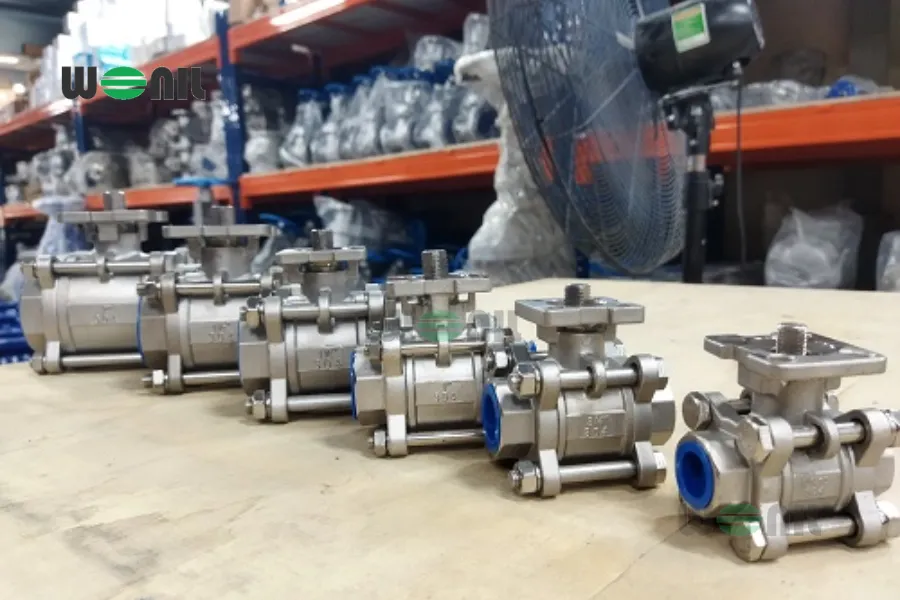

Top 6 mẫu van bi 3 mảnh đáng mua nhất hiện nay

Trên thị trường hiện nay có rất nhiều mẫu van bi 3 mảnh được phân loại dựa theo kiểu kết nối, chất liệu, phương thức vận hành. Dưới đây là top 5 mẫu van bi 3 mảnh chất lượng, đáng mua nhất mà Wonilvn tổng hợp được:

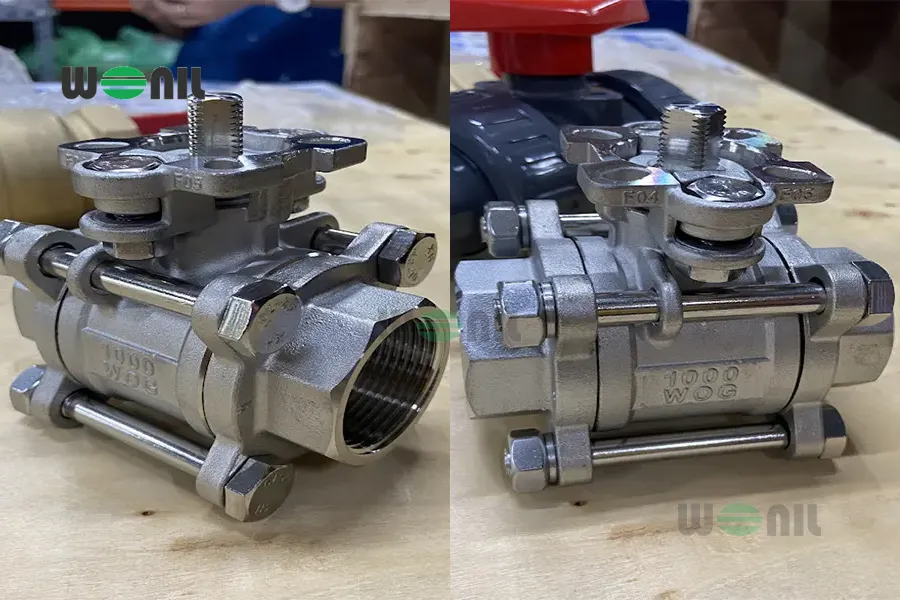

Van bi 3 mảnh inox

Đầu tiên là van bi 3 mảnh inox – dòng van phổ biến, thông dụng tại nhiều hệ thống, công trình. Với chất liệu sản xuất toàn thân bằng inox cao cấp sở hữu nhiều đặc tính nổi bật như chống ăn mòn tốt, chịu nhiệt độ cao, áp lực lớn. Đặc điểm nhận diện bề mặt sáng bóng, thẩm mỹ, dễ dàng vệ sinh. Hệ thống lưu chất sử dụng: nước, hơi nóng, dầu, khí nén, hóa chất… Tuy nhiên, so với các chất liệu khác giá thành tương đối cao.

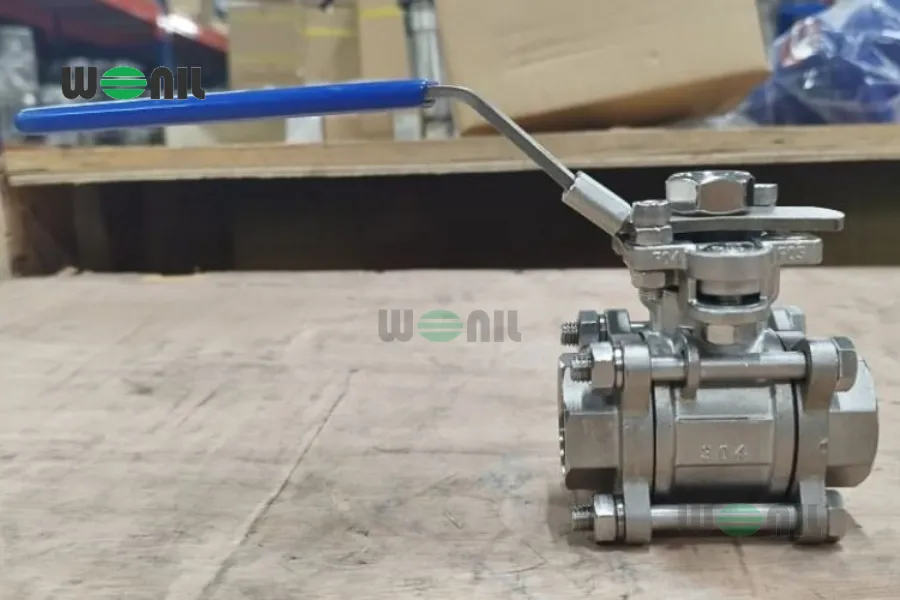

Van bi 3 mảnh tay gạt

Van bi 3 mảnh tay gạt được thiết kế phương thức vận hành thủ công dạng tay gạt đơn giản, dễ sử dụng. Khi cần đóng mở van chỉ cần thực hiện kéo tay gạt sang phải hoặc trái, bi van sẽ dịch chuyển sang trạng thái đóng, mở tương ứng. Ưu điểm giá thành rẻ, dễ vận hành, lắp đặt nhanh gọn, không yêu cầu cao về kỹ thuật. Nhược điểm giới hạn kích cỡ chỉ có cỡ nhỏ vì thao tác vận hành dùng hoàn toàn bằng sức người.

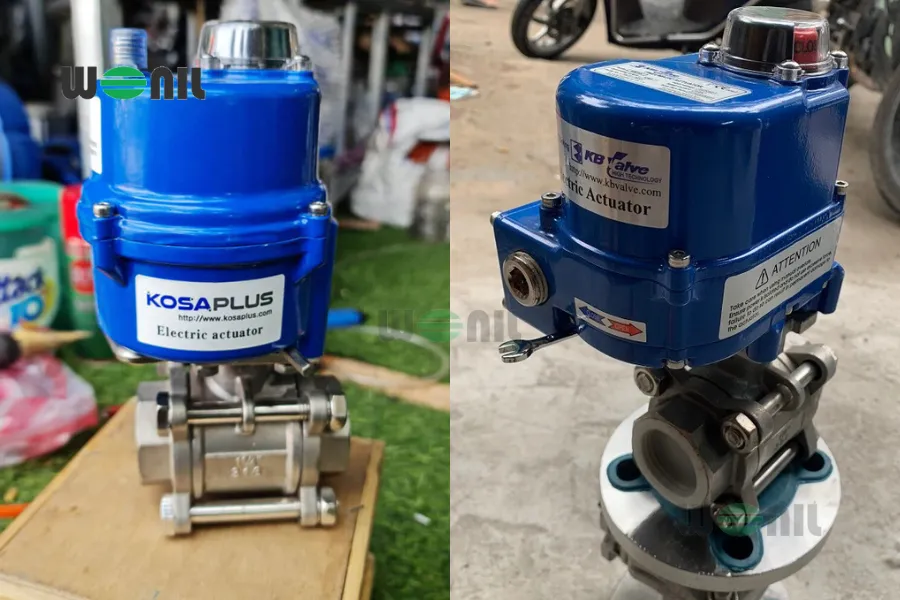

Van bi 3 mảnh điều khiển điện

Van bi 3 mảnh điều khiển điện được chế tạo phần thân là van bi cơ và phần điều khiển là động cơ điện. Khi vận hành van chỉ cần cấp nguồn điện áp phù hợp vào bộ điều khiển, mọi thao tác sau sẽ được thực hiện hoàn toàn tự động. Ưu điểm thời gian đóng mở nhanh, thích hợp với hệ thống tự động hóa, có quy mô lớn và cần điều khiển nhiều van vào cùng một thời điểm. Nhược điểm so với dạng tay gạt giá thành cao hơn nhiều.

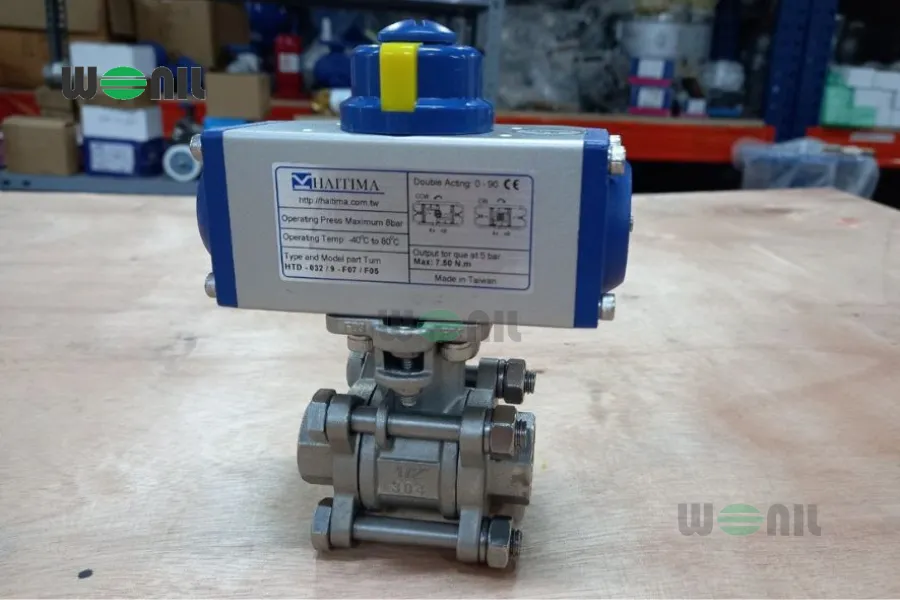

Van bi 3 mảnh điều khiển khí nén

Van bi 3 mảnh điều khiển khí nén cũng là một trong những loại van vận hành tự động nhưng sử dụng nguồn năng lượng khí nén. So với dạng điều khiển điện được ưa chuộng hơn vì khí nén là nguồn năng lượng sạch và an toàn không nguy hiểm hay dễ gây cháy nổ như dạng điện. Hệ thống ứng dụng chủ yếu dưới hầm, trên cao, môi trường lưu chất độc hại cần điều khiển từ xa.

>>> Xem thêm chi tiết: Van bi điều khiển khí nén: Cấu tạo, Phân loại, Ứng dụng

Van bi 3 mảnh nối ren

Mẫu van cuối cùng là van bi 3 mảnh nối ren – kiểu kết nối phổ biến của dòng van này với ưu điểm lắp đặt dễ dàng, kích cỡ nhỏ dưới DN50. Khi lắp van chỉ cần vặn chặt khớp ren và quấn băng tan để làm kín, không phức tạp như dạng lắp bích. Đặc biệt, về giá thành cũng rẻ hơn. Tuy nhiên khả năng làm kín, chịu lực ở mức vừa phải nên thường được sử dụng chủ yếu trong hệ thống có quy mô nhỏ, áp lực vừa.

Hệ thống ứng dụng van bi 3 mảnh

Với thiết kế tháo lắp linh hoạt, vận hành ổn định, chịu áp lực tốt, van bi 3 mảnh được xem là một trong những loại van thông dụng trong các hệ thống. Dưới đây là một số ứng dụng điển hình:

• Trong các nhà máy sản xuất thực phẩm, đồ uống vị trí lắp đặt dây chuyền sản xuất, hệ thống chiết rót, rửa thiết bị…
• Trong ngành dược phẩm, mỹ phẩm van bi 3 mảnh inox 3 mảnh là lựa chọn tối ưu, an toàn.
• Trong ngành hóa chất, xử lý nước thải.
• Trong ngành dầu khí, hơi nóng, khí nén, khí gas.
• Trong ngành công nghiệp nặng, hệ thống tự động hóa…

Lưu ý quan trọng khi sử dụng van bi 3 mảnh

Để đảm bảo hiệu quả vận hành, tuổi thọ bền bỉ trong quá trình sử dụng van bi 3 mảnh cần bỏ túi các lưu ý quan trọng dưới đây:

✅ Lắp đặt van theo đúng chiều hướng dòng chảy và đúng chuẩn kết nối lắp ren hoặc lắp bích.

✅ Van bi 3 mảnh có cấu tạo bằng bu lông liên kết các mảnh thân, nên khi siết chặt cần dùng lực vừa phải, không siết chặt quá sẽ làm kẹt, hỏng van.

✅ Khi vận hành tay gạt cần mở từ từ, nếu bị kẹt cần kiểm tra xem có bị rác thải, cặn bẩn chặn gây tắc nghẽn không, tuyệt đối không nên dùng búa để mở vì dễ làm hỏng trục van, bi van.

✅ Bảo trì, bảo dưỡng van định kỳ 3-6 tháng theo khuyến cáo của nhà sản xuất.

✅ Với dạng van điều khiển điện, khí nén cần đảm bảo nguồn điện áp sử dụng phù hợp với khu vực lắp đặt để đảm bảo van vận hành ổn định.

Hy vọng bài viết chia sẻ trên đây của chúng tôi sẽ giúp quý khách hiểu rõ hơn về van bi 3 mảnh. Nhìn chung, đây là dòng van tối ưu cho hệ thống đường ống nhờ thiết kế dễ tháo tời, đóng mở linh hoạt và độ bền cao. Ngoài ra, nếu vẫn còn câu hỏi khác hoặc có nhu cầu tìm hiểu, mua các loại van bi khác, vui lòng liên hệ Hotline để được nhân viên của chúng tôi tư vấn, gửi báo giá chính xác.

>>> Tìm hiểu thêm:  Van bi gang: Đặc điểm, Phân loại, Ứng dụng
